Jeep Wrangler: WRANGLER TOPS / Установка мягкого верха

1. Если он уже установлен, снимите жесткий верх.

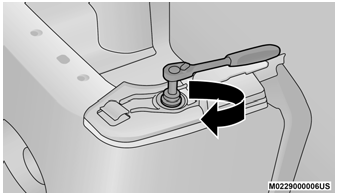

2. Установите дверные рейки, начиная с передней, затем сзади с каждой стороны. Для инструкции и соответствующие характеристики крутящего момента для дверной рейки винты Torx.

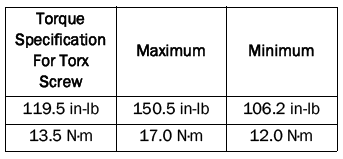

3. Установите задние фиксаторы с каждой стороны задней части автомобиля с помощью предусмотренного Отвертка с головкой Torx №50 и трещотка. Ссылаться на в таблице ниже указан рекомендуемый крутящий момент Характеристики.



   Шаг третий

   ОСТОРОЖНОСТЬ!

   Не затягивайте слишком сильно винты Torx. Повреждение ретейнеры появятся.



   ОСТОРОЖНОСТЬ!

   Несоблюдение следующих шагов может привести к повреждения мягкого верха или автомобиля.

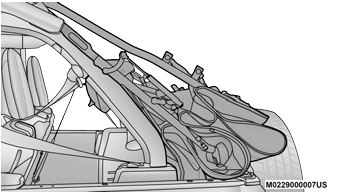

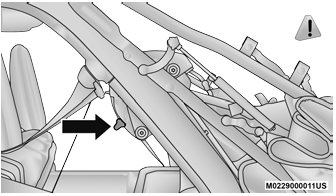

4. Убедитесь, что вспомогательный подъемный механизм находится в положение «замок», поднимите складной верх в задняя часть автомобиля с боковыми тягами указывая вперед. Опустить лифт вспомогательные механизмы на фиксаторы на обе стороны (на внутренней стороне спорт-бара).



   Шаг четвертый



   Шаг четвертый

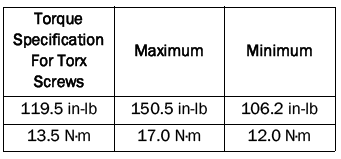

5. Использование прилагаемой отвертки Torx #40 и храповиком, затяните винты Torx, поворачивая их по часовой стрелке. Закрепите их, пока они плотно прилегают (см. таблицу ниже для рекомендуемые характеристики крутящего момента), будучи будьте осторожны, чтобы не перекрутить винты или перетянуть. Повторите на противоположной стороне.

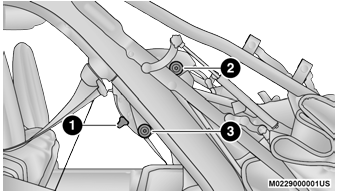

   Шаг пятый

   1. Зафиксировать положение
   2. Винт с головкой Torx
   3. Винт с головкой Torx



   ОСТОРОЖНОСТЬ!

   Не затягивайте винты слишком сильно. Вы можете раздеться винты, если они перетянуты.

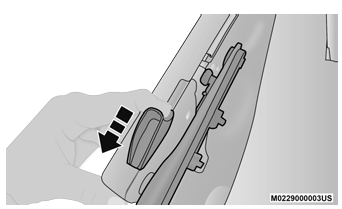

6. Потянув рычаг разблокировки в верхней части направляющую назад, поместите боковую тягу в направляющая наверху рельса, затем отпустите рычаг.



   Шаг шестой

7. Отщелкиваем и снимаем черную крышку багажника. Это покрытие следует выбросить. Это было предназначен в качестве защитного покрытия для транспортировки только.
8. Поднимите мягкий верх.

   ПРИМЕЧАНИЕ:

   Убедитесь, что жгут проводов в левом заднем углу не запутывается в дугах мягкого верха перед подъемом вершина.
