Kia Cadenza: Компоненты аудио/аудиосистемы и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Аудио
/ Компоненты аудиоблока и расположение компонентов

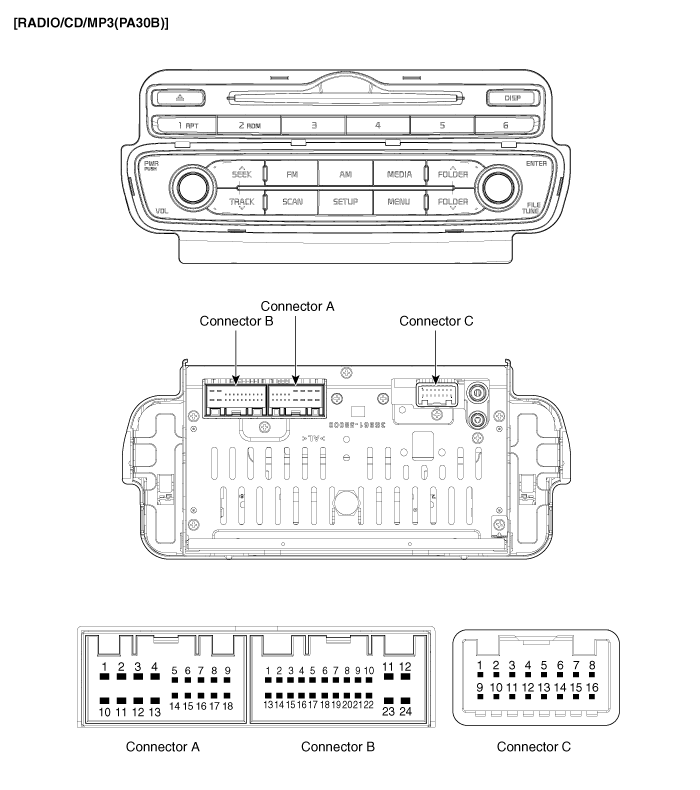

| Компоненты |

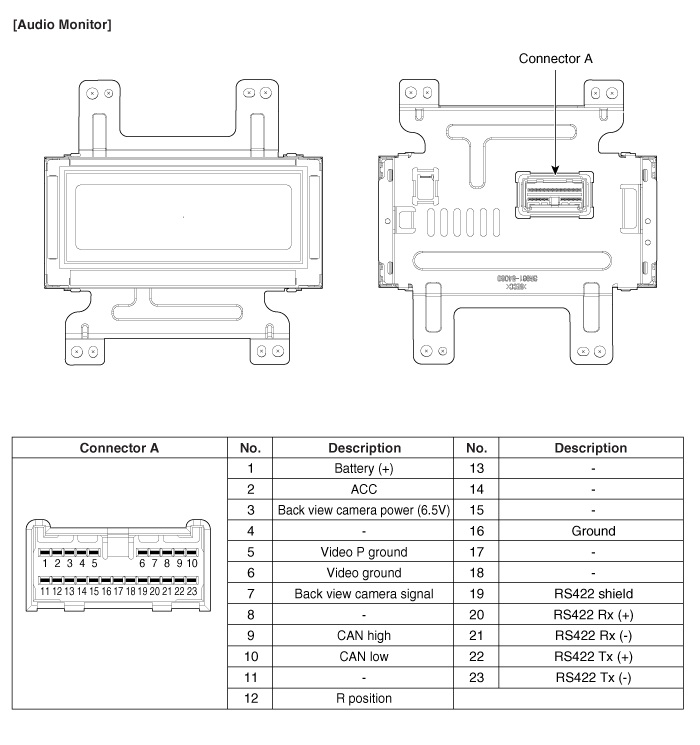

Информация о выводах разъема
|
Пин №
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Задний левый динамик (+)
|
CAN высокий
|
Силовая земля
|
|
2
|
Передний левый динамик (+)
|
-
|
-
|
|
3
|
Передний правый динамик (+)
|
-
|
-
|
|
4
|
Задний правый динамик (+)
|
Пульт дистанционного управления на руль
|
-
|
|
5
|
-
|
-
|
-
|
|
6
|
-
|
USB Д (+)
|
-
|
|
7
|
-
|
USB/iPod VDD
|
Монитор Rx DP
|
|
8
|
Освещение (+)
|
AUX правый вход
|
Монитор Rx DN
|
|
9
|
фиксатор
|
Вспомогательная земля
|
-
|
|
10
|
Задний левый динамик (-)
|
Микрофон (+) (Bluetooth)
|
-
|
|
11
|
Передний левый динамик (-)
|
АКК
|
-
|
|
12
|
Передний правый динамик (-)
|
Батарея (+)
|
R Обнаружить
|
|
13
|
Задний правый динамик (-)
|
CAN низкий
|
-
|
|
14
|
-
|
-
|
-
|
|
15
|
-
|
-
|
Монитор Tx DN
|
|
16
|
-
|
Скорость
|
Монитор Tx DP
|
|
17
|
Освещение (-)
|
Удаленная земля
|
|
|
18
|
Выносная антенна
|
USB D (-)
|
|
|
19
|
|
iPod/USB заземление
|
|
|
20
|
AUX Обнаружение
|
||
|
21
|
AUX левый вход
|
||
|
22
|
Микрофон (-) (Bluetooth)
|
||
|
23
|
-
|
||
|
24
|
Силовая земля
|
Компоненты и расположение компонентов
Расположение компонента
1. Аудиоблок2. Передний высокочастотный динамик 3. Стеклянный антенный усилитель (разнесенного типа)4. Динамик в передней двери5. Задний динамик6. Кабель питания антенны7. Соединитель фидерного кабеля8. Ауд ...
Процедуры ремонта аудиоблока
Удаление
Аудио головное устройство
•
Будьте осторожны, чтобы не поцарапать центральную лицевую панель и связанные с ней детали.
•
Извлеките весь диск перед извлечением аудиоблока...
