Kia Cadenza: Рулевое колесо / Рулевое колесо с подогревом, принципиальные схемы
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Рулевая система
/
Руль
/ Схемы обогрева рулевого колеса

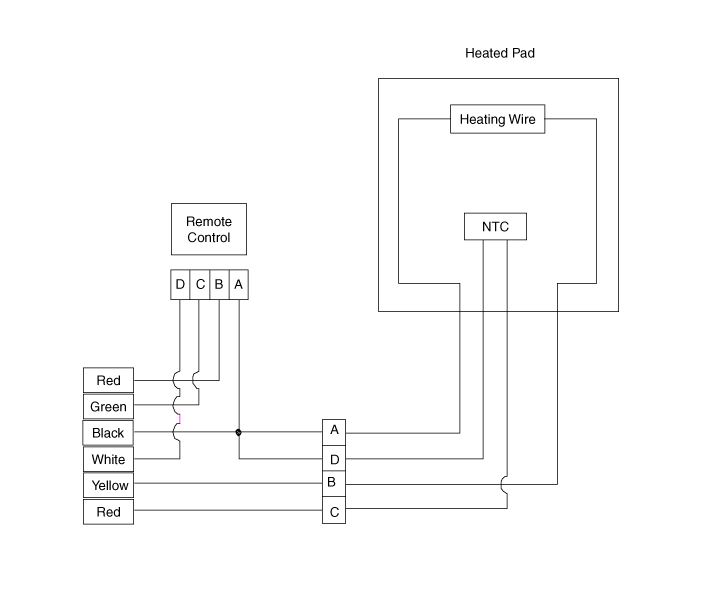

| Схема системы |

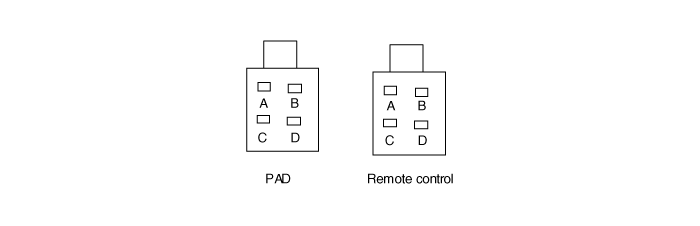

Терминал Функция
|
Корпус
|
Приколоть
|
Функция
|
Цвет провода
|
|
Подушечка
|
А
|
ЗАЗЕМЛЕНИЕ
|
Назад
|
|
Б
|
НАГРЕВАТЕЛЬ
|
Желтый
|
|
|
С
|
НТЦ+
|
Назад / Красный
|
|
|
Д
|
НТК-
|
Назад
|
|
|
Удаленный
контроль |
А
|
ЗАЗЕМЛЕНИЕ
|
Назад
|
|
Б
|
ЛЕТУЧАЯ МЫШЬ
|
Красный
|
|
|
С
|
ВЕЛ
|
Зеленый
|
|
|
Д
|
ВЫКЛЮЧАТЕЛЬ
|
Белый
|
Описание и принцип работы рулевого колеса с подогревом
Описание
При ручном выборе система обогрева рулевого колеса
улучшает тепловой комфорт водителя за счет обогрева рулевого управления
колесо.
Блок управления с подогревом
Подушка с подогревом
Спецификация ...
Обогрев руля Процедуры ремонта
осмотр
1. Измерьте сопротивление NTC и нагревательной пластины. –
Сопротивление NTC (черный / желтый, черный) - 10,0 кОм ± 10% (25°C) –
Сопротивление грелки (желтый, черный) - 1,6 ~ 2 ...
