Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательный кабель аккумулятора от аккумулятора и подождите не менее 30 секунд.
2. 2
   Поверните рулевое колесо так, чтобы передние колеса смотрели прямо вперед.
3. 3
   Снимите модуль подушки безопасности. (См. Ограничение — «Модуль подушки безопасности водителя (DAB))».
4. 4
   Отсоедините стопорную гайку (A) и разъем (B), а затем снимите рулевое колесо с помощью специальных сервисных инструментов. (09561-11001)

   ---

   Момент затяжки : (~2012.09.23) 39,2~44 Н·м Момент затяжки : (2012.09.24~) 39,2~49 Н·м

   ---





   Не стучите по рулю, чтобы снять его; это может повредить рулевую колонку.

5. 5
   Установка обратна снятию.

Разборка

1. 1

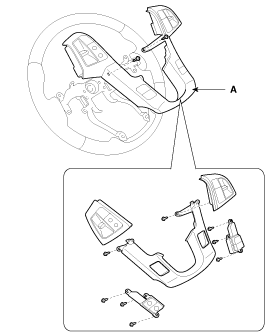

   Ослабьте винт (6ea) и снимите нижнюю крышку (A) с корпуса рулевого колеса.



2. 2
   Отсоедините проводку (А).



3. 3
   Ослабьте винт (2 шт.) и снимите блок дистанционного управления (А) с корпуса рулевого колеса.





4. 4
   Установка обратна снятию.
