Kia Cadenza: Звуковой сигнал / Процедуры ремонта
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Рог
/ Процедуры ремонта
| осмотр |
Проверьте звуковой сигнал, подключив напряжение аккумулятора к клемме 1 и заземлив клемму 2.
Рог должен издавать звук. Если звуковой сигнал не воспроизводится, замените его.
Проверка реле звукового сигнала
| 1. |

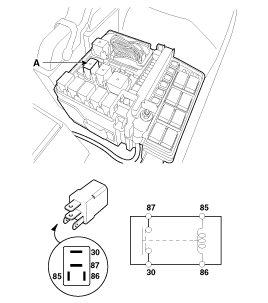

Выньте реле звукового сигнала (А) из блока реле в моторном отсеке.
|
| 2. |
Должна быть преемственность между № 30 и № 87.
клеммы, когда питание и земля подключены к № 85 и № 86
терминалы.
|
| 3. |
Не должно быть непрерывности между клеммами № 30 и № 87 при отключении питания.
|
| Удаление |
| 1. |
Снимите верхнюю направляющую решетки радиатора.
(См. Кузов — «Передний бампер»)
|
| 2. |
Снимите крепежную гайку и отсоедините разъем звукового сигнала, затем снимите звуковой сигнал высокого тона (A) и звуковой сигнал низкого тона (B).
|
| Монтаж |
| 1. |
Подсоедините разъем звукового сигнала, затем соберите звуковой сигнал.
|
| 2. |
Соберите верхнюю направляющую решетки радиатора.
|
| Корректирование |
Включите рожок и отрегулируйте тон до подходящего уровня, поворачивая регулировочный винт.
После регулировки нанесите небольшое количество краски вокруг головки винта, чтобы она не ослабла.
|
Компоненты и расположение компонентов
Расположение компонента
1. Переключатель звукового сигнала2. Реле звукового сигнала (моторный отсек)3. Рог - высокий тон4. Рог - низкий тон5. Часовая пружина
...
