Kia Cadenza: задняя шторка / принципиальные схемы
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система заднего занавеса
/ Принципиальные схемы
| Принципиальная электрическая схема |

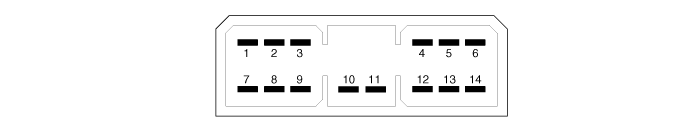

| Разъем задней шторки |
|
НОМЕР ПИН-кода
|
Соединитель
|
НОМЕР ПИН-кода
|
Соединитель
|
|
1
|
В+
|
8
|
ИГ2
|
|
2
|
-
|
9
|
Переключатель ингибитора «R»
|
|
3
|
Заземление питания
|
10
|
Переключатель задней шторки
|
|
4
|
Мощность В+
|
11
|
Датчик скорости автомобиля
|
|
5
|
-
|
12
|
Переключатель ингибитора «P»
|
|
6
|
Двигатель ВВЕРХ
|
13
|
-
|
|
7
|
Сигнал Земля
|
14
|
Двигатель ВНИЗ
|
Описание и работа
Описание
Вы можете автоматически поднимать и опускать заднюю шторку, нажав
переключатель задней шторки. Задняя шторка защищает пассажира от прямого
луч света, закрывая заднее стекло.
...
Процедуры ремонта задней шторки
осмотр
Подключите напряжение аккумулятора и проверьте двигатель задней шторки.
вращение. Если двигатель не работает должным образом, замените его
заведомо исправный двигатель задней шторки и проверьте исправность ...
