Порядок ремонта крышки багажника

Замена

Замена узла крышки багажника

При снятии и установке крышки багажника необходим помощник. Наденьте перчатки, чтобы защитить руки от травм.

1. 1
   Ослабив крепежные винты, снимите внутреннюю ручку багажника (А).



2. 2
   Отсоедините зажимы, затем снимите обивку крышки багажника (А).



3. 3
   Отсоедините проводку (В) и разъемы.
4. 4
   Ослабив крепежные болты, снимите крышку багажника (А).

   Момент затяжки: 6,9~8,8 Н·м



5. 5
   Установка обратна снятию.

   Замените все поврежденные клипсы.

6. 6
   Снимите уплотнитель крышки багажника (А).

   Не наносите герметик на корпус.



7. 7
   Установка обратна снятию.

   Установите уплотнитель, выровняв его по линии галопа (B).

8. 8
   Снимите обивку крышки багажника.
9. 9
   Отсоедините трос внутренней ручки (A), затем ослабьте зажимы держателя ключа (B) и снимите его.



10. 10
    Установка обратна снятию.
11. 11
    Снимите обивку крышки багажника.
12. 12
    Отсоедините разъем замка крышки багажника (А).
13. 13
    Отсоедините трос (В), затем ослабьте болты крепления узла защелки (С) и снимите его.

    Момент затяжки: 6,9~10,8 Н·м



14. 14
    Установка обратна снятию.

    Убедитесь, что крышка багажника правильно запирается/отпирается и открывается/закрывается.

Замена уплотнителя крышки багажника Замена держателя ключа Замена защелки крышки багажника Замена задней панели крышки багажника

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Наденьте перчатки, чтобы защитить руки.

1. 1
   Снимите обивку крышки багажника.
2. 2
   Ослабив гайки крепления, отсоедините разъем заднего комбинированного фонаря (В).
3. 3
   Снимите задний комбинированный фонарь (А).



4. 4
   Ослабьте гайки крепления задней панели крышки багажника (А).



5. 5
   С помощью отвертки или съемника снимите заднюю панель крышки багажника (А).



6. 6
   Установка обратна снятию.

   Замените все поврежденные клипсы.

Корректирование

1. 1

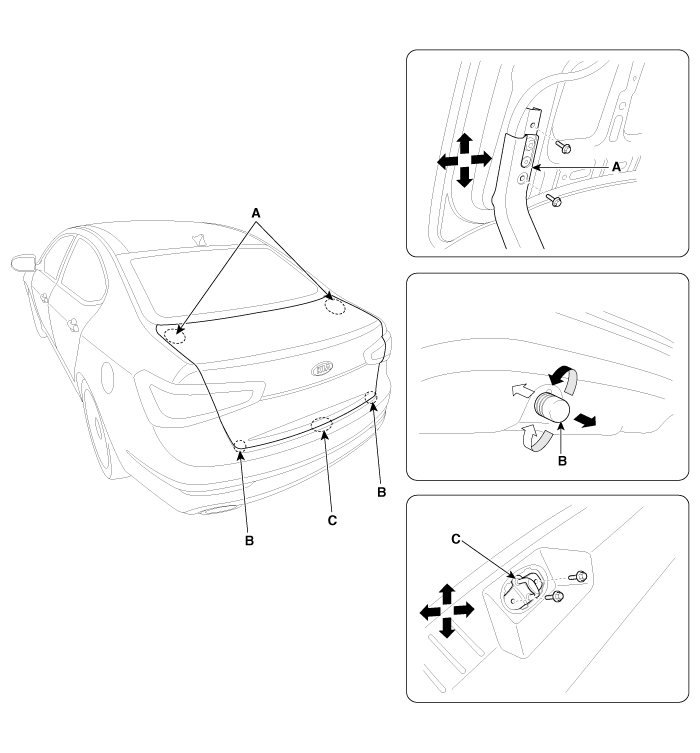

   Ослабив болт крепления шарнира крышки багажника (А), отрегулируйте крышку багажника, перемещая ее вверх или вниз, вправо или влево.
2. 2
   Отрегулируйте высоту крышки багажника, поворачивая амортизаторы крышки багажника (B).
3. 3
   После ослабления болтов крепления фиксатора крышки багажника (C), отрегулируйте фиксатор крышки багажника, перемещая его вверх или вниз, вправо или влево.
