Kia Cadenza: Процедуры ремонта экстерьера/панорамной крыши

Замены

1.	Полностью откройте подвижное стекло.

2.	Снимите откидную крышку (А).

3.	Ослабив крепежные винты, снимите подвижное стекло (А). • Не повредите винты.

4.	Установка обратна снятию.

• Проверьте положение направляющей, закрыта она или нет, когда снимаете двигатель.

1.	Снимите обшивку крыши. (См. группу BD - "Отделка крыши")

2.	Ослабив крепежные винты, снимите двигатель (А).

3.	Установка обратна снятию. • Обязательно инициализируйте двигатель.

1.	Полностью откройте подвижное стекло.

2.	С помощью отвертки или съемника снимите молдинг крыши (А). • Молдинг крыши обязательно нужно заменить на новый продукт.

3.	Снимите монтажный кронштейн ветрового дефлектора (А).

4.	Снимите планку ветрового дефлектора (А).

5.	Установка обратна снятию.

[Удаление]

1.	Ослабив крепежные винты, снимите нижний кронштейн рулонной шторы (А).

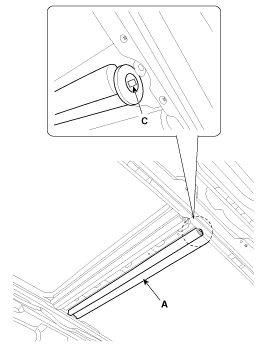

2.	Снимите рулонную штору (А), потянув ее под прямым углом. • При снятии жалюзи будьте осторожны, чтобы край (C) не ударился о раму автомобиля из-за натяжения рулонной шторы.

[Монтаж]

1.

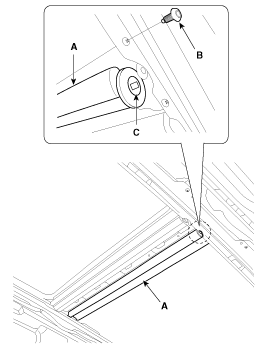

Установка рулонной шторы (А). • При сборке кронштейна рулонной шторы установите рулон вслепую, потянув примерно на 15~20 см (5,9055~7,8740 дюйма), потому что винт (B) отмечен пунктиром на рулонной шторе. • Когда натяжение рулонной шторы снято, нажмите на край (C), поверните его против часовой стрелки 19~21, установите его, сняв толкатель.

2.	Установите винты на нижний кронштейн рулонной шторы (A).

[Удаление]

1.

Удалите следующие элементы: • Переднее сиденье (См. группу BD - "Переднее сиденье") • Заднее сидение (См. группу BD - "Заднее сиденье") • Внутренняя отделка (См. группу BD - "Отделка салона") • Отделка крыши (См. группу BD - "Отделка крыши") • Заднее стекло (См. группу BD - "Заднее стекло") • Антенна на крыше (См. группу BE - "Головное устройство AVN")

2.	Ослабьте гайки крепления панорамной крыши (А). Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут) [Передний] [Задний]

3.	С помощью отвертки или съемника снимите молдинг крыши (А). • Молдинг крыши обязательно нужно заменить на новый продукт.

4.	Полностью откройте подвижное стекло.

5.	Снимите монтажный кронштейн ветрового дефлектора (А).

6.	Снимите планку ветрового дефлектора (А).

7.	Наклейте ленту на переднее стекло (A), чтобы разбить его.

8.	Удерживайте угол переднего стекла (А) с помощью плоскогубцев. (B), а затем сломайте его, применив силу к рукояткам плоскогубцев. • Остерегайтесь осколков разбитого стекла.

9.	Снимите разбитое переднее стекло (А) с автомобиля. • Аккуратно и безопасно удалите осколки разбитого стекла из автомобиля.

10.

Откройте пространство между шасси и люком с помощью плоской головки. отверткой, а затем срежьте герметик передней части с помощью инструмента. (09816-2P121, 09816-2P122) (А). • Этот отвал имеет наклон вверх.(09816-2P121, 09816-2P122) • Это лезвие имеет тенденцию толкаться вниз. (09816-2П123, 09816-2П124) • Будьте осторожны, чтобы не повредить панорамную крышу, открывая пространство между шасси и люком с помощью отвертки с плоской головкой.

11.

Откройте пространство между шасси и люком с помощью плоской головки. отверткой, а затем с помощью инструмента (09816-2P121, 09816-2П122) (А). • Этот отвал имеет наклон вверх.(09816-2P121, 09816-2P122) • Это лезвие имеет тенденцию толкаться вниз. (09816-2П123, 09816-2П124) • Будьте осторожны, чтобы не повредить панорамную крышу, открывая пространство между шасси и люком с помощью отвертки с плоской головкой.

12.

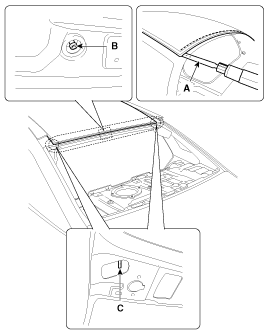

Откройте пространство между шасси и люком с помощью плоской головки. отверткой, а затем срежьте задний уплотнитель с помощью инструмента (09816-2P127) (А). • Будьте осторожны, не сломайте центральное отверстие (B). • Будьте осторожны, чтобы не сломать отверстие для гайки (C). • Будьте осторожны, чтобы не повредить панорамную крышу, открывая пространство между шасси и люком с помощью отвертки с плоской головкой.

13.	Разрежьте ленту между панорамной крышей и кузовом. снимите панорамную крышу (A). • При монтаже панорамной крыши работайте вчетвером.

[Монтаж]

1.

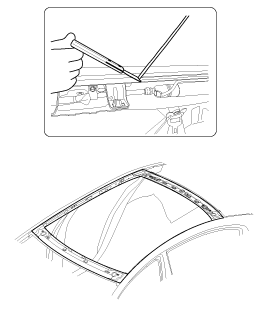

Ножом соскребите старый клей до толщины около 2 мм (0,08 дюйма) на склеиваемой поверхности вокруг всего фланец панорамной крыши • Не соскабливать до окрашенной поверхности кузова; поврежденная краска будет мешать правильному склеиванию. • Снимите раббердам и крепления с кузова. • Закройте окружающие поверхности перед покраской.

2.	Очистите поверхность склеивания кузова губкой, смоченной в алкоголь. После очистки следите за тем, чтобы масло, жир и вода не попали на чистая поверхность.

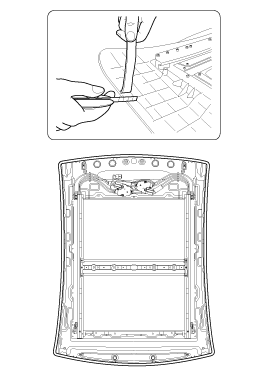

3.	С помощью канцелярского ножа (В) снимите левые стеклянные части панели панорамной крыши (А).

4.

Губкой нанесите тонкий слой грунтовки для тела на оригинальный клей, оставшийся вокруг фланца проема ветрового стекла. Позволять грунтовка для тела сохнет не менее 10 минут: • Не наносите грунтовку для стекла на кузов и будьте осторожны, чтобы не перепутать губки для грунтовки стекла и кузова. • Никогда не прикасайтесь руками к загрунтованным поверхностям. • Закройте окружающие поверхности перед покраской.

5.

Нанесите тонкий слой грунтовки для стекла на внешнюю сторону крепежных деталей. • Никогда не прикасайтесь к загрунтованной поверхности рукой. Если вы это сделаете, клей может не приклеиться к стеклу должным образом, вызывая утечку после установлено лобовое стекло. • Не наносите грунтовку для кузова на стекло. • Не допускайте попадания воды, пыли и абразивных материалов на грунтовку.

6.

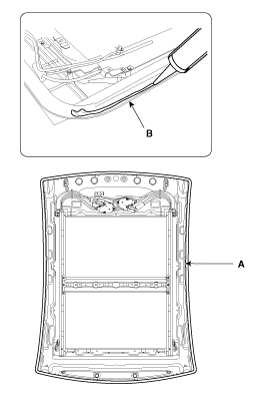

Запакуйте клей в картридж без воздушных карманов, чтобы обеспечить непрерывную доставку. Поместите картридж в пистолет для герметика и запустите полоску герметика (B) по краю панорамной крыши (A), как показано на рисунке. Нанесите клей в течение 30 минут после нанесения грунтовки для стекла. Сделайте немного более толстую бусину на каждом углу.

7.	Закрепите панорамную крышу на центральной полке (А) кузова, аккуратно установите панорамную крышу на раму кузова. • При монтаже панорамной крыши работайте вчетвером.

8.

После установки панорамной крыши проверьте зазор и зазор с каждой стороны. Раздел Распродажа Зазор Передний край А-А 2±1 мм 7,5±1 мм (0,0787 ± 0,0394 дюйма) (0,2953 ± 0,0394 дюйма) Задний край В-В 1,2±1 мм 5±1 мм (0,0472 ± 0,0394 дюйма) (0,1969 ± 0,0394 дюйма) Боковой край С-С 0±1 мм 4,1±1 мм (0 ± 0,0394 дюйма) (0,1614 ± 0,0394 дюйма)

9.	Установите гайки (A) на панорамную крышу. Момент затяжки : 19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут) [Передний] [Задний]

10.	Полностью откройте подвижное стекло.

11.

Запакуйте клей в картридж без воздушных карманов, чтобы обеспечить непрерывную доставку. Поместите картридж в пистолет для герметика и запустите валик герметика (B) по краю нового переднего стекла (A), как показано. Нанесите клей в течение 30 минут после установки стекла. грунтовка. Сделайте немного более толстую бусину на каждом углу

12.	Установите переднее стекло (А).

13.	Установите планку ветрового дефлектора (А).

14.	Установите монтажный кронштейн ветрового дефлектора (А).

15.	Установите молдинг крыши (А). • Молдинг крыши обязательно нужно заменить на новый продукт.

16.	Полностью закройте подвижное стекло.

17.

Проверьте зазор и зазор с каждой стороны после установки переднего стекла (A). Раздел Распродажа Зазор Передний край А-А 2±1 мм 7,5±1 мм (0,0787 ± 0,0394 дюйма) (0,2953 ± 0,0394 дюйма) Задний край В-В 0±1 мм 4,5±1 мм (0 ± 0,0394 дюйма) (0,1772 ± 0,0394 дюйма) Боковой край С-С 0±1 мм 0 мм (0 ± 0,0394 дюйма) (0 дюймов)

18.	Соскребите или сотрите излишки клея шпателем или шпателем. полотенце. Чтобы удалить клей с окрашенной поверхности или ветрового стекла, протрите мягкой хозяйственной салфеткой, смоченной спиртом.

19.

Дайте клею высохнуть в течение как минимум одного часа, затем распылите воду над крышей и проверить на наличие утечек. Если произошла утечка, дайте ей высохнуть, а затем уплотнить герметиком: • Дайте автомобилю постоять не менее четырех часов после установка лобового стекла. Если транспортное средство должно управляться в течение 4 часов, его нужно вести медленно. • Держите ветровое стекло сухим в течение первого часа после установки.

20.

Установите на место все оставшиеся снятые детали. Установить задний обзор зеркало после полного высыхания клея. Посоветуйте клиенту не сделать следующие вещи в течение двух трех дней: • Хлопни дверью, подними все окна. • Чрезмерное скручивание кузова (например, при въезде и выезде с проезжей части под углом или при движении по неровной дороге).

21.

Установка следующих элементов • Антенна на крыше (См. группу BE - "Головное устройство AVN") • Заднее стекло (См. группу BD - "Заднее стекло") • Отделка крыши (См. группу BD - "Отделка крыши") • Внутренняя отделка (См. группу BD - "Отделка салона") • Заднее сидение (См. группу BD - "Заднее сиденье") • Переднее сиденье (См. группу BD - "Переднее сиденье")

Корректирование

1.	Проверьте на наличие ненормального шума или изгибов во время работы.

2.	При полностью закрытом люке проверьте, нет ли утечки воды.

3.

Панель крыши (A) должна быть на одном уровне с подвижным стеклом (B) уплотнитель, в пределах стандартного значения "Е" по всему периметру. Если нет, выполните следующую настройку. Момент затяжки : Стандартное значение "E" [мм(дюймы)] (1) Передний край: 1,2 мм (0,0472 дюйма) (2) Задний край: 1,0 мм (0,0394 дюйма)

4.	Если положение не соответствует указанному, слегка ослабьте регулировочные винты стекла (А), чтобы отрегулировать высоту стекла, и затяните их. • Не повредите винты.

1.	Поверните ключ зажигания в положение ON и полностью закройте панорамную крышу.

2.	Поверните ключ зажигания в положение ON и полностью закройте панорамную крышу.

3.	Нажмите и удерживайте кнопку CLOSE более 10 секунд, пока люк немного не сдвинется.

4.	Отпустите рычаг управления панорамной крышей.

5.	Нажмите и удерживайте кнопку CLOSE еще раз, пока люк не сделает следующее. • Наклон → Открытие слайда → Закрытие слайда Затем отпустите рычаг.

6.	Процедура сброса панорамной системы завершена.

1.	На момент изготовления.

2.	Если начальная установка стирается из-за потери питания.

3.	После использования ручной ручки.

1.

Используйте аварийную ручку панорамной крыши, чтобы закрыть и открыть панорамную крышу вручную только в следующем случае. • Чтобы закрыть панорамную крышу перед вождением автомобиля в дождливую погоду днем или на трассе, если панорамную крышу нельзя закрыть из-за выход из строя двигателя или контроллера панорамной крыши.

2.

Операционный метод. • Снимите обшивку крыши. • Вставьте аварийную рукоятку вверх в шестигранный привод мотор панорамной крыши. Вы должны нажать достаточно сильно, чтобы отключить двигатель схватить; иначе аварийная ручка соскользнет из-за неполной посадки в моторе. • Осторожно поверните аварийную ручку по часовой стрелке, чтобы закрыть панорамную крышу. • После закрытия люка покачайте ручку вперед-назад. когда вы снимаете инструмент с двигателя, убедитесь, что муфта двигателя возобновляет. • Вместо аварийной рукоятки можно использовать шестигранную головку на 5 мм с рукояткой типа «Спидер». • Не используйте электроинструменты для управления панорамной крышей. • Возможно повреждение компонентов.
