Управление двигателем/топливная система
/
Система управления двигателем
/ Компоненты и расположение компонентов
| Расположение компонентов |
|

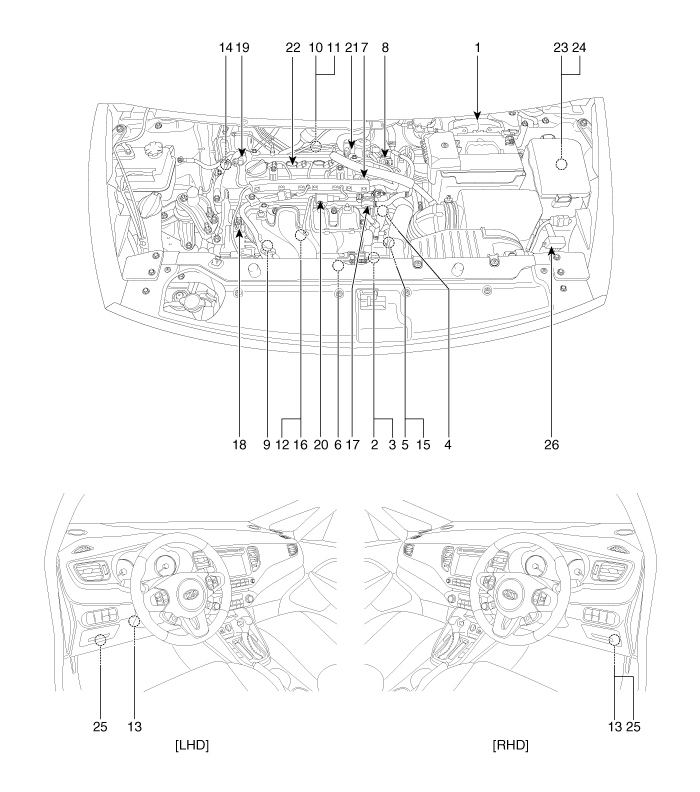

1. Модуль управления двигателем (ECM)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 9. Датчик детонации (КС) 10. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 12. Датчик давления в рампе (RPS) 13. Датчик положения акселератора (APS) |
14. Датчик давления кондиционера (APT)
15. Двигатель ETC [интегрирован в модуль ETC] 16. Инжектор 17. Электромагнитный клапан управления продувкой (PCSV) 18. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 19. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 20. Электромагнитный клапан переменного впуска (VIS) 21. Клапан контроля давления топлива (FPCV) 22. Катушка зажигания 23. Главное реле 24. Реле топливного насоса 25. Разъем канала передачи данных (DLC) [16-контактный] 26. Универсальный контрольный разъем [20-контактный] |
|
1. Модуль управления двигателем (ECM)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
4. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
5. Датчик положения дроссельной заслонки (TPS)
15. Двигатель ЭТЦ |
|
|
|
|
6. Датчик положения коленчатого вала (CKPS)
|
7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] |
|
|
|
|
9. Датчик детонации (КС)
|
10. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
|
|
|
|
|
11. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
|
12. Датчик давления в рампе (RPS)
16. Инжектор |
|
|
|
|
13. Датчик положения акселератора (APS)
|
14. Датчик давления кондиционера (APT)
|
|
|
|
|
17. Электромагнитный клапан управления продувкой (PCSV)
|
18. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
|
|
|
|
|
19. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
20. Электромагнитный клапан переменного впуска (VIS)
|
|
|
|
|
21. Клапан контроля давления топлива (FPCV)
|
22. Катушка зажигания
|
|
|
|
|
23. Главное реле
24. Реле топливного насоса |
25. Разъем канала передачи данных (DLC) [16-контактный]
|
|
|
|
|
26. Универсальный контрольный разъем [20-контактный]
|
|
|
|
Описание и работа
OBD-II обзор
1. Обзор
Калифорнийский совет по воздушным ресурсам (CARB) начал регулирование бортовой диагностики.
(OBD) для автомобилей, продаваемых в Калифорнии, начиная с модели 1988 года...
Блок управления двигателем (ECM) Принципиальные схемы
Соединитель жгута [M/T]
Функция терминала ECM (M/T)
Соединитель [C100-AM]
Пин №
Описание
Подключен к
...
Дополнительная информация:
