Специальные сервисные инструменты

Название/номер инструмента Иллюстрация Описание
Крепление опоры двигателя (штанга)
09200-3N000
Используется для удержания двигателя в сборе при снятии/установке коробки передач
Используется с адаптером опоры (09200-A3100) (09200-4X000)
Крепление опоры двигателя (подставка)
09200-А3100
Используется для удержания двигателя в сборе при снятии/установке коробки передач
Используется с шиной (09200-3N000) и адаптером (09200-4X000)
Крепление опоры двигателя (адаптер)
09200-4X000
Используется для удержания двигателя в сборе при снятии/установке коробки передач
Используется с стержнем (09200-3N000) и опорой (09200-A3100)
Установщик сальника
О: 09431-26100 (установщик)
B: 09231-H1100 (ручка)
Используется для установки сальника дифференциала.

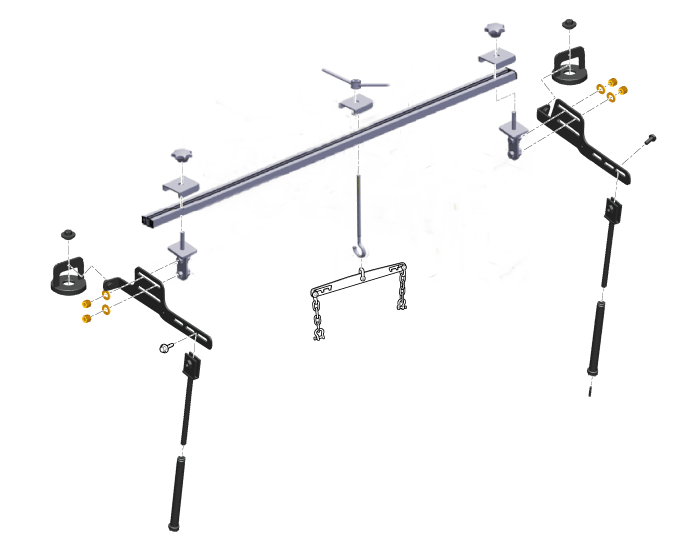

※ Чертеж сборки специального инструмента крепления опоры двигателя
