Впускной привод

Описание и работа

Описание

Впускной привод расположен на блоке нагнетателя. Он регулирует входную дверь по сигналу блока управления. Нажатие переключателя выбора впуска приведет к смещению между режимами рециркуляции и свежего воздуха.

Технические характеристики

Технические характеристики

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем привода впуска.

3. 3

   Убедитесь, что привод впуска работает в положение подачи свежего воздуха при подсоединении 12 В на клемму 3 и клемму заземления 4.

   Убедитесь, что привод впуска переходит в положение рециркуляции. при подключении наоборот.

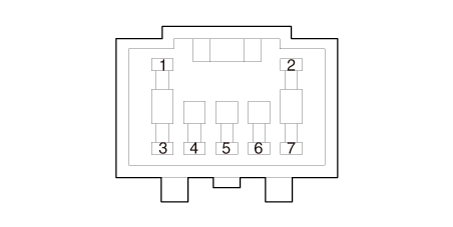

   Пин №	Функция
   1	-
   2	-
   3	Свежий воздух
   4	Датчик (+5В)
   5	Сигнал обратной связи
   6	Масса датчика
   7	Рециркуляционный воздух

4. 4

   Подсоедините разъем привода впуска.

5. 5

   Включите зажигание.

6. 6

   Проверьте напряжение между контактами 6 и 5.

7. 7

   Если измеренное напряжение не соответствует спецификации, проверьте работу путем замены существующего привода впуска новой оригинальной деталью. После что, определить, является ли замена исполнительного механизма контроля температуры требуется или нет.

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите центральную нижнюю панель аварийной подушки.

   (См. Кузов — «Центральная нижняя панель аварийной площадки»)

3. 3

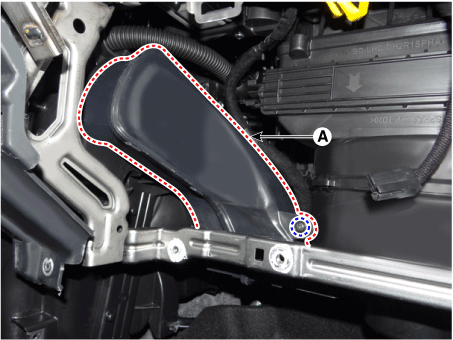

   Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.



4. 4

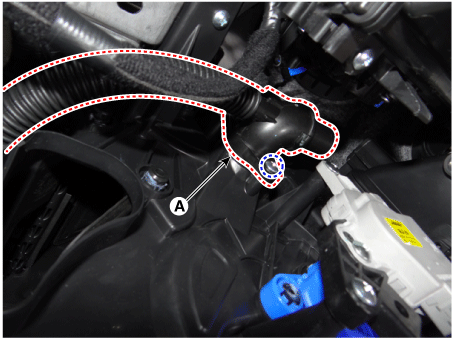

   Ослабив крепежные винты, снимите шланг аспиратора (А).



5. 5

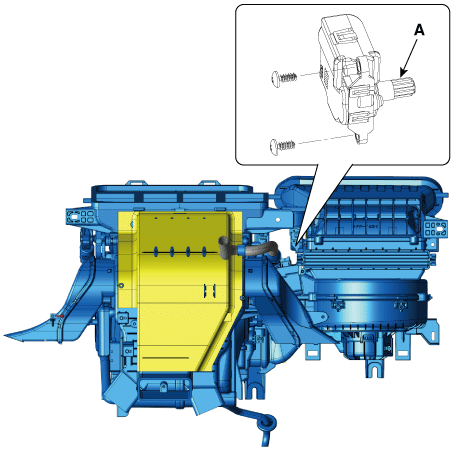

   Отсоедините разъем, а затем снимите впускной привод (А) после ослабление крепежных винтов.



6. 6

   Для установки выполните процедуру удаления в обратном порядке.
