Решетка радиатора

Компоненты и расположение компонентов

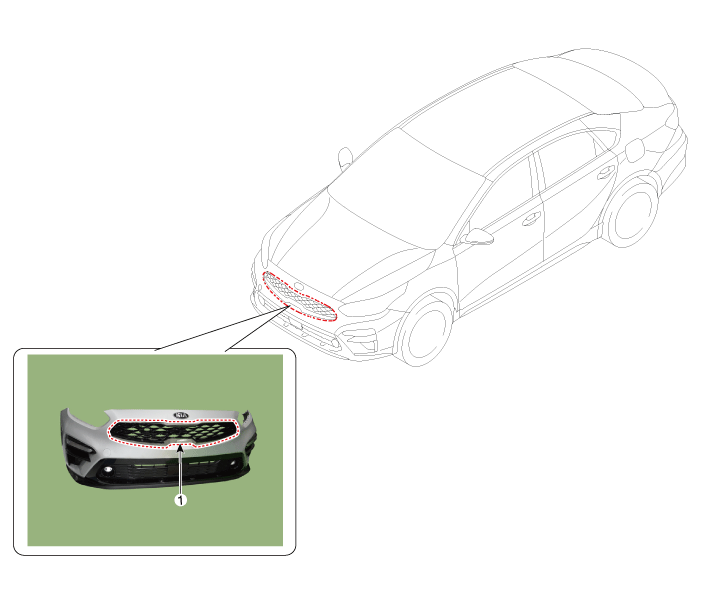

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите передний бампер в сборе.

   (См. Передний бампер — «Передний бампер в сборе»)

2. 2

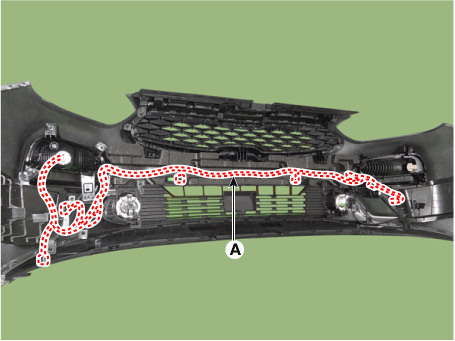

   Отделите проводку переднего бампера (А).



3. 3

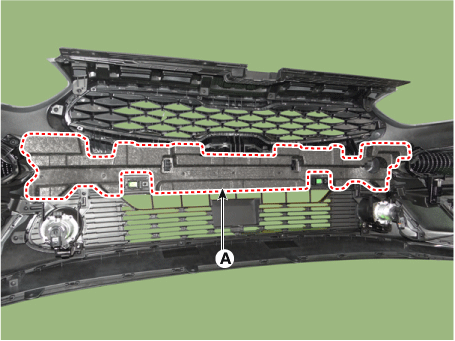

   Снимите амортизатор переднего бампера (А).



4. 4

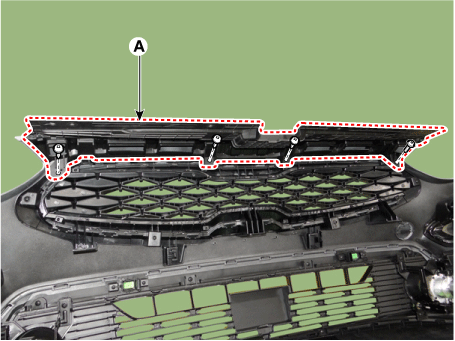

   Ослабив крепежные винты, снимите верхнюю крышку радиатора. (А).



5. 5

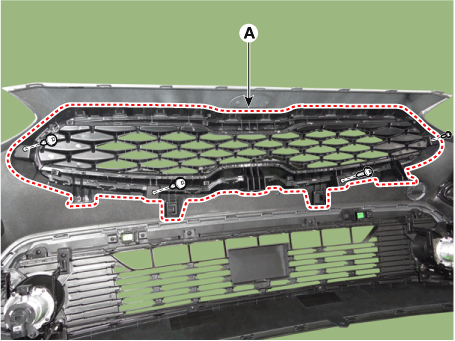

   Ослабив крепежные винты, снимите решетку радиатора (А).



6. 6

   Для установки выполните процедуру удаления в обратном порядке.
