Блок управления отопителем и кондиционером (DATC)

Компоненты и расположение компонентов

Компоненты

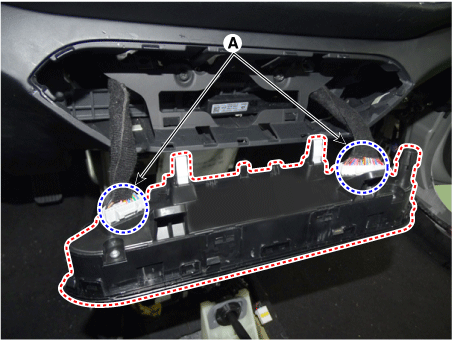

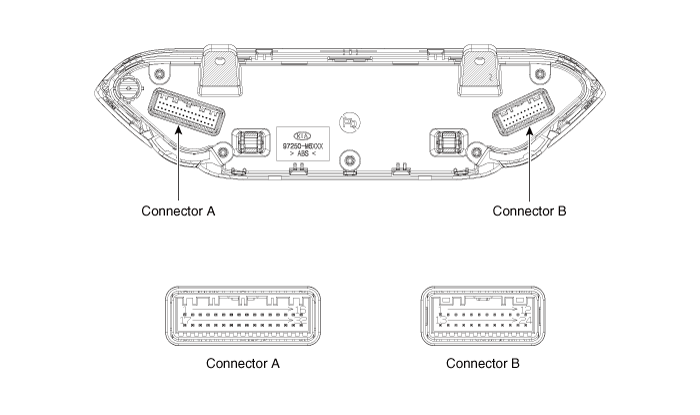

[Разъем А]

[Разъем Б]

Процедуры ремонта

Самодиагностика

1. 1

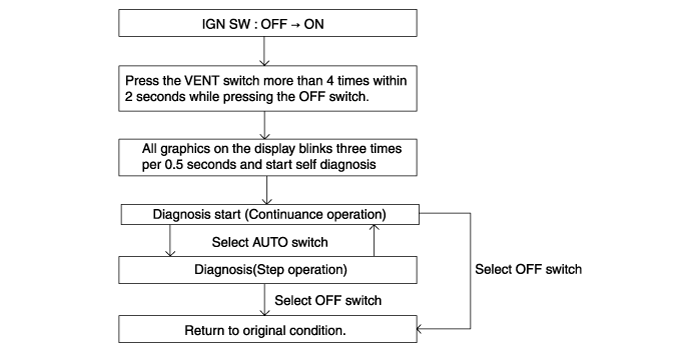

   Процесс самодиагностики.



2. 2

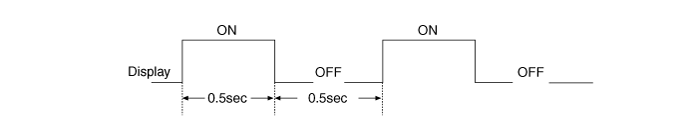

   Отображение кода неисправности

   1. Продолжительная работа: Код DTC.



   2. Продолжительная работа: Код DTC.

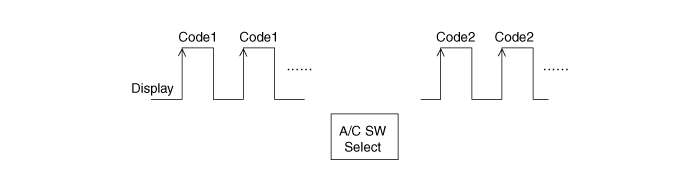

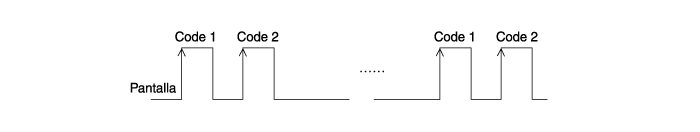

   3. ЭТАПНАЯ операция.

      A. Нормальный код или один код неисправности аналогичен непрерывной работе.

      B. Код неисправности.



3. 3

   Если во время проверки отображаются коды неисправностей, проверьте причины неисправности. по кодам неисправностей.

   Отображать	Описание ошибки
   0	Нормальный
   11	Incar датчик ОТКРЫТ
   12	Датчик Incar КОРОТКИЙ
   13	Датчик окружающей среды ОТКРЫТ
   14	Датчик окружающего воздуха КОРОТКИЙ
   17	Датчик испарителя ОТКР.
   18	Датчик испарителя КОРОТКИЙ
   19	Потенциометр температуры двери водителя РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
   20	Ошибка потенциометра двери водителя
   21	Потенциометр двери режима ОТКР. или КЗ.
   22	Ошибка потенциометра двери режима
   23	Датчик автозапотевания ОТКРЫТ
   24	Датчик автозапотевания КОРОТКИЙ
   25	Потенциометр впускной дверцы ОТКР. или КОРОТК.
   26	Ошибка потенциометра впускной двери
   32	Потенциометр двери пассажира РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
   33	Ошибка датчика температуры двери пассажира
   45	Ошибка сигнала APT CAN
   47	Ошибка сигнала RPM CAN
   48	Скорость автомобиля Ошибка сигнала CAN
   49	Температура охлаждающей жидкости двигателя Ошибка сигнала CAN
   71	Ошибка ECV (ОТКРЫТ)

4. 4

   Отказоустойчивый

   Нет	Элемент	Вина	Отказоустойчивый
   1	Инкар датчик	Открытый или короткий	Контроль со значением 25 °C
   2	Датчик внешней среды	Открытый или короткий	Контроль со значением 20 °C
   3	Датчик испарителя	Открытый или короткий	Контроль со значением -2°C(28,4°F)
   4	Потенциометр двери режима	Открытый или короткий	Зафиксируйте положение вентиляции при выборе режима вентиляции. Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
   5	Потенциометр дверцы температуры (MTC)	Открытый или короткий	Если установка температуры 1–7 ступеней, зафиксируйте в положении максимального охлаждения. Если установка температуры 8 - 15 ступеней, зафиксируйте положение максимального нагрева.
   6	Потенциометр дверцы температуры (DATC)	Открытый или короткий	Если установка температуры 17 °C - 24 °C, зафиксируйте на максимуме положение охлаждения. Если установка температуры 25 °C - 32 °C, зафиксируйте на максимуме положение обогрева.
   7	Потенциометр впускной двери	Открытый или короткий	Зафиксируйте положение вентиляции при выборе режима вентиляции. Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
   8	обороты двигателя	FFh или НЕТ приема	A/C OFF (Управление со значением 650 об/мин)
   9	Скорость автомобиля	FFh или НЕТ приема	Кондиционер ВЫКЛ.
   10	Температура охлаждающей жидкости двигателя	FFh или НЕТ приема	Контроль со значением - 2 °C
   11	АПС	FFh или НЕТ приема	Контроль со значением 5%
   12	R-TQACNAPVC (Ограничение максимального крутящего момента компрессора кондиционера)	FFh или НЕТ приема	A/C OFF (Управление со значением 0 Н·м)
   13	Р-ПАКНК (Выходное значение датчика APT)	FFh или НЕТ приема	A/C OFF (Управление со значением 0 Н·м)
   14	RLY-AC (Активация реле компрессора кондиционера)	FFh или НЕТ приема	FFh

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите центральную декоративную накладку аварийной подушки.

   (См. Кузов — «Узел центральной накладки аварийной площадки»)

3. 3

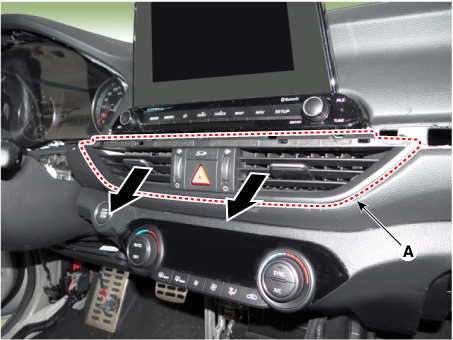

   Снимите центральное вентиляционное отверстие (A).



4. 4

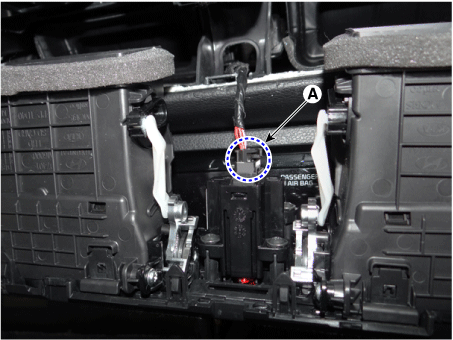

   Отсоедините разъем центрального вентиляционного отверстия (А).



5. 5

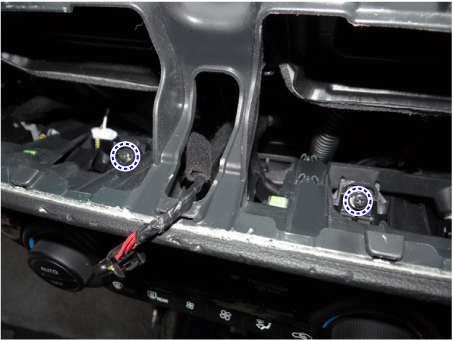

   После ослабления крепежных винтов снимите контроллер кондиционера и отопителя. блок (А).





6. 6

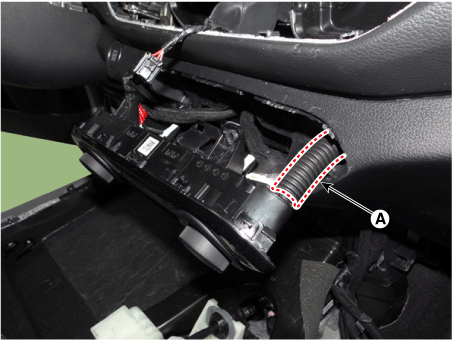

   Отсоедините шланг блока контроллера отопителя (А).



7. 7

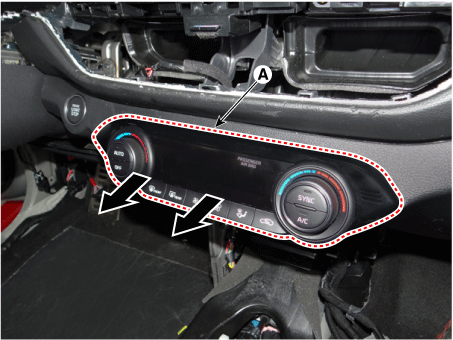

   Отсоедините разъемы контроллера кондиционера и отопителя (А).



8. 8

   Для установки выполните процедуру удаления в обратном порядке.
