Спецификация |
Элемент
|
Спецификация
|
|
Ультразвуковой датчик
|
Уровень напряжения
|
12 В постоянного тока
|
Диапазон обнаружения
|
11,8–47,2 дюйма (30–120 см)
|
|
Рабочее напряжение
|
9–16 В постоянного тока
|
|
Рабочий ток
|
МАКС. 80 мА
|
|
Рабочая Температура
|
-40 - 185°F (-40 - 85°C)
|
|
Рабочая частота
|
52 ± 2 кГц
|
|
Количество датчиков
|
8ЕА
|
Расположение компонента |

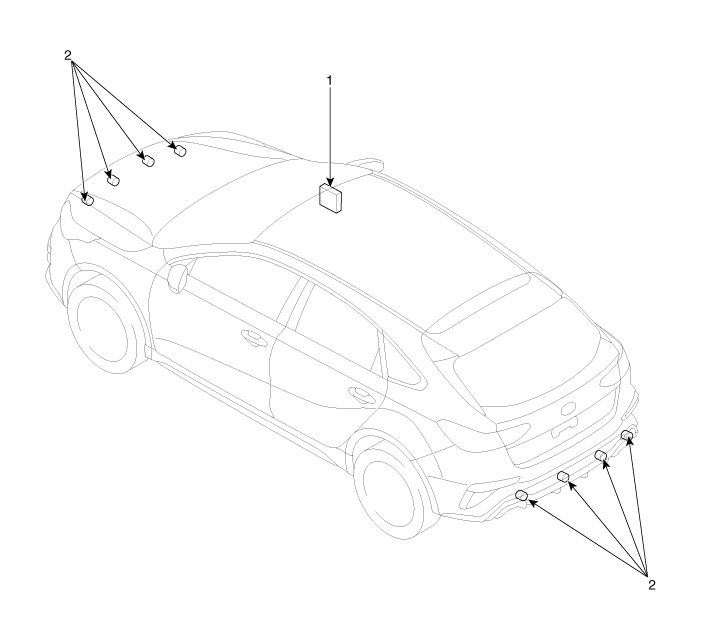

[4ДР] |
1. Встроенный блок управления кузовом
(МСБ)
|
2. Датчик парковки
|

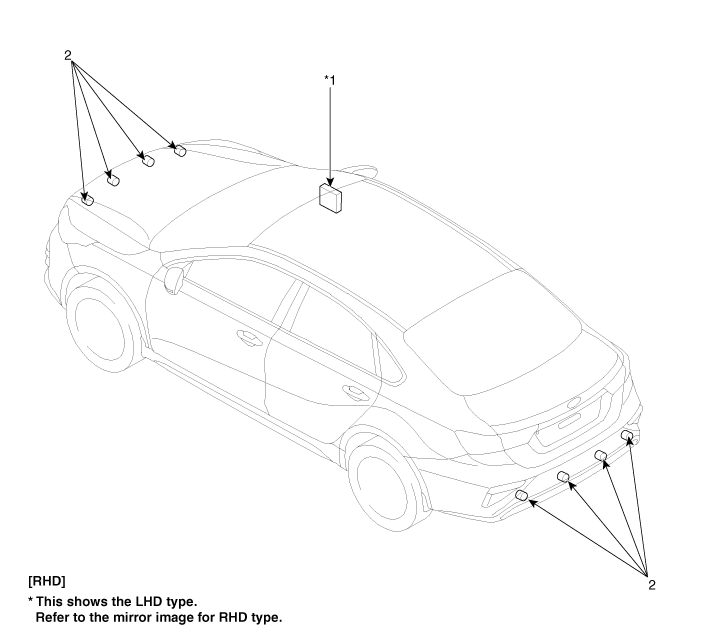

[5ДР] |
1. Встроенный блок управления кузовом
(МСБ)
|
2. Датчик парковки
|
Конфигурация системы |
PDW состоит из 8 датчиков (4 спереди и 4 сзади), которые используются для обнаруживать препятствия и передавать результат на трех отдельных уровнях предупреждения: первый, второй и третий к IPM (IBU) через связь LIN. IPM (IBU) принимает решение о тревоге уровень по переданному коммуникационному сообщению от ведомых датчиков, затем работает зуммер или передает данные для отображения.

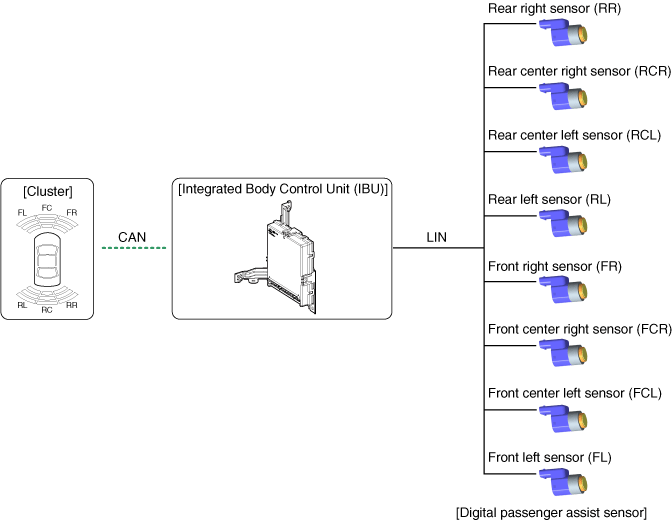

Блок-схема
Спецификация работы системы
1. |
Исходный режим - Передний датчик
|
2. |
Исходный режим - Задний датчик
|
3. |
Нормальный режим - Передний датчик
|
4. |
Нормальный режим - Задний датчик
|
Зона обнаружения
1. |
Условия измерения – столб ПВХ (диаметр 75 мм, длина 3 м), нормальный температура |
2. |
Расстояние до обнаруженных объектов (измеряется непосредственно перед датчиком)
|

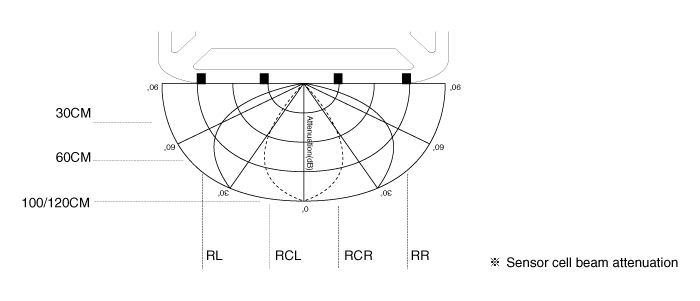

Горизонтальная зона обнаружения

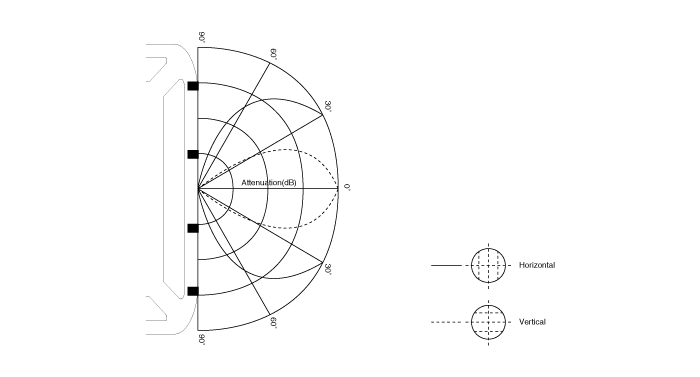

Вертикальная зона обнаружения

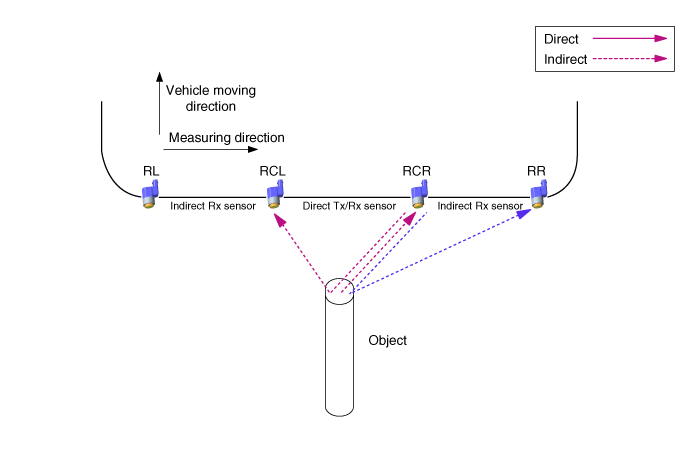

Измерение расстояния

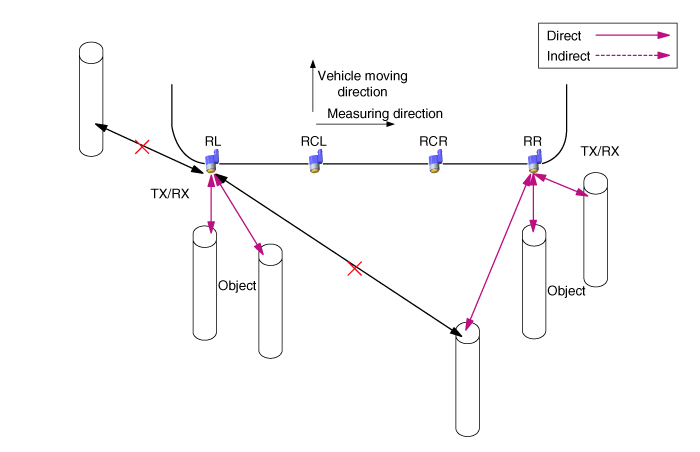

Прямое измерение |
Передача и прием выполняются одним датчиком
(FL, FCL, FCR, FR, RL, RCL, RCR, RR для каждого исполнения датчика)

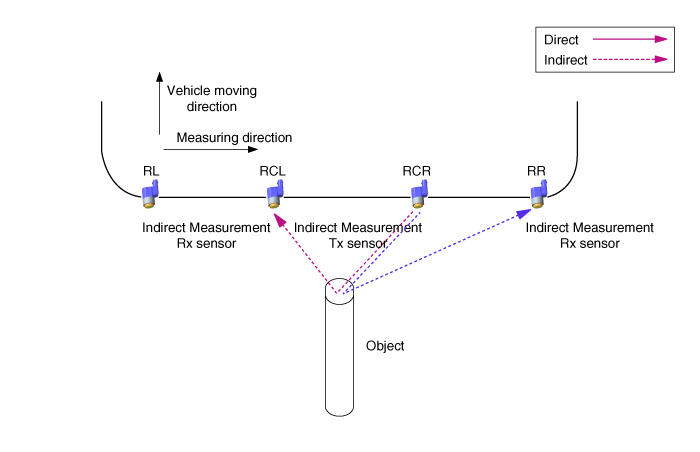

Косвенное измерение |
(FCL → FL, FCL → FCR, FCR → FCL, FCR → FR, RCL → RL, RCL → RCR, RCR → RCL, RCR → RR Выполнение по порядку)
С двумя или тремя датчиками один из них отправляет передачу, а другие получить прием.
Прямое и косвенное измерение в один раз |
С двумя или тремя датчиками один датчик выполняет и передачу, и прием, а остальные выполняют только прием.
Система сигнализации PDW-R
Когда датчик PDW-R обнаруживает объект, предупреждение включается звуковой сигнализацией. устройство как зуммер. Датчик PDW-R отправляет данные в IBU с помощью связи LIN и IBU реализует звуковое предупреждение для каждого ДАТЧИКА PDW-R по приоритету. И он выполняет роль шлюза только тогда, когда он отправляет видимое сигнальное устройство, такое как кластер.
– |
Сенсорный зуммер/метод обработки информации на дисплее IBU В случае Информация датчика RL/RR, IBU напрямую обрабатывает информацию каждого датчика о функции отображения и зуммера. Выход зуммера датчика CL/CR, IBU обрабатывает информацию о центральной комбинации по приоритету обоих датчиков. В противном случае о сбое отображения информации IBU отправляет ее в кластер информации о каждом датчике. |
Спецификация работы системы - Передний датчик
Когда в системе есть питание (после IGN ON и передачи D), MICOM проверяет каждый датчик. канал. Если ошибок не обнаружено, звучит сигнал через 500 мс. Но он находит любая ошибка даже датчика, звучит зуммер соответствующего датчика неисправности вместо первоначальный пусковой сигнал. Если переключатель PDW ON находится в положении OFF, система не работает. Функция для Вход в нормальный режим показан ниже.
* В начальном режиме IPM (IBU) оценивает только неисправность датчика.

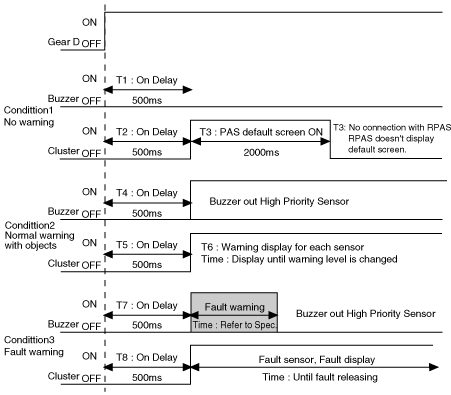

С передачей D система работает, как показано ниже.

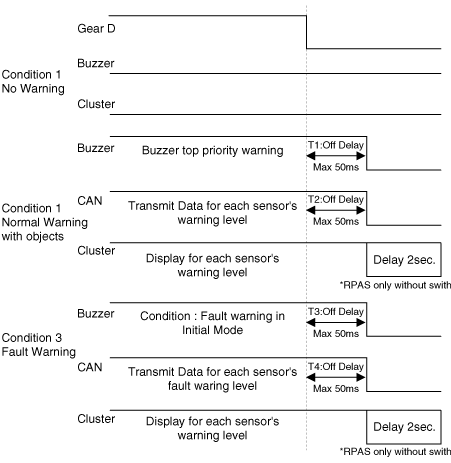

При отпускании D-передачи система функционирует, как показано ниже.

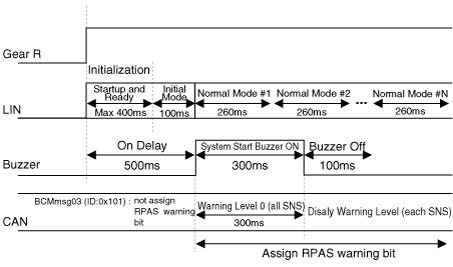

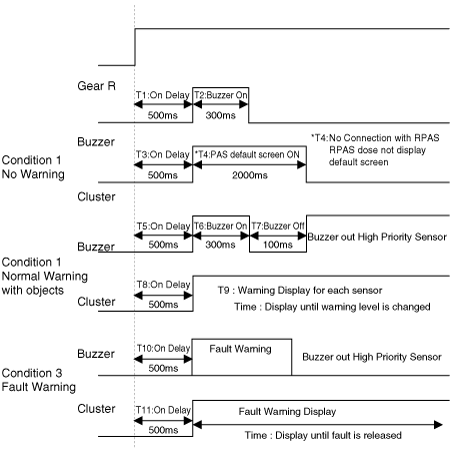

Спецификация работы системы — задний датчик
Когда в системе есть питание (после IGN ON и передачи R), MICOM проверяет каждый датчик. канал. В случае, если ошибка не обнаружена, звучит зуммер 300 мс через 500 мс. Но он находит любую ошибку, даже датчика, вместо этого звучит зуммер соответствующего датчика неисправности начального пускового сигнала. Функция входа в нормальный режим показана ниже.
С R Gear функция системы следующая:
При отпускании шестерни R система функционирует, как показано ниже.
※допустимый диапазон погрешности сигнала ±10%

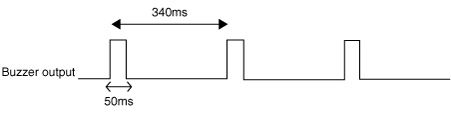

Характеристики тревожного выхода, классифицированные по расстоянию между датчиками

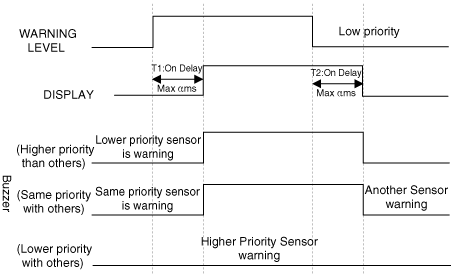

Логика состояния в соответствии с приоритетом уровня тревоги следующая. (идентичный датчик)
* определение значения α
1. |
датчик низкого приоритета выключен: α = 0 мс |
2. |
датчик с низким приоритетом - 1-й уровень предупреждения: α < 340 мс |
3. |
датчик с низким приоритетом - 2-й уровень предупреждения: α < 170 мс |
*определение значения β
1. |
датчик с низким приоритетом - 1-й уровень предупреждения: β = 1700 мс |
2. |
датчик с низким приоритетом - 2-й уровень предупреждения: β = 1700 мс |
3. |
датчик низкого приоритета - 3-й уровень предупреждения: β = 700 мс |
Управление сигнализацией с помощью определения расстояния, как показано ниже.
1. |
Зона первого предупреждения (спереди: 61 см (24 дюйма) - 100 см (39,4 дюйма), сзади: 61 см (24 дюйма) - 120 см (47,2 дюйма))
|
2. |
Вторая зона предупреждения (спереди/сзади: 31 см (12,2 дюйма) - 60 см (23,6 дюйма))
|
3. |
Третья зона предупреждения (спереди/сзади: менее 30 см (12,2 дюйма))
|

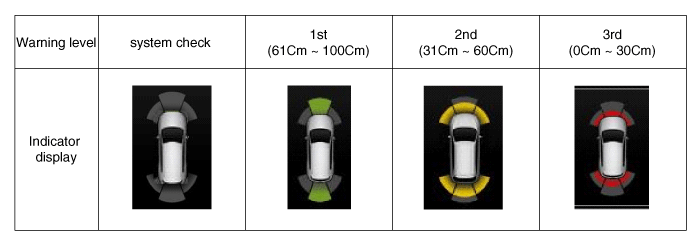

Спецификация визуального индикатора тревоги
1. |
Уровень сигнала тревоги на расстоянии — передний, задний датчик Когда передача применяется к R, кластер загорается индикатором, как показано ниже. рисунок. Когда система находит объект, сразу загорается индикатор. Во время обнаружения объекта, если объекта нет, загорается индикатор, нет состояния тревоги в течение двух секунд, а затем отключается после обнаружения объект. (Но когда он переводит сигнал тревоги третьего шага в состояние «Нет сигнала тревоги», он загорается тревога третьего шага на две секунды и получается.)
* Он отображает только положение обнаруженного препятствия. * Индикатор мигает каждую секунду при тревоге третьего шага. * Встроенный дисплей (FCL/FCR, RCL/RCR). |
