Датчик предупреждения о сближении с парковкой (PDW)

Принципиальные диаграммы

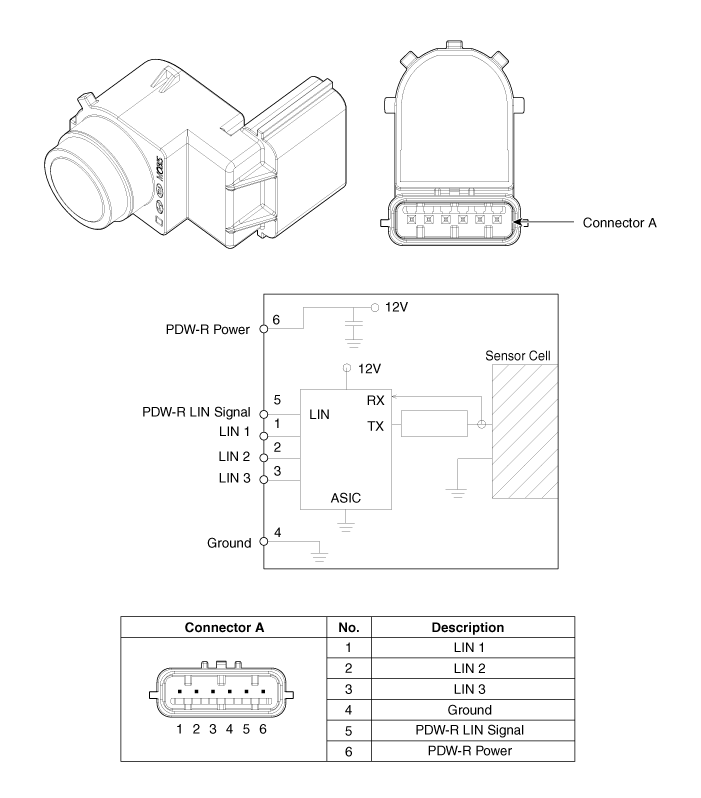

Принципиальная электрическая схема

Процедуры ремонта

Удаление

Датчик парковочного расстояния вперед (PDW-F)

1. 1

   Снимите нижнюю крышку.

   Nu 2.0 MPI (см. Механическая система двигателя — «Машинное отделение под крышкой»)

   Гамма 1,6 MPI (см. Механическая система двигателя — «Моторное отделение под Крышка")

2. 2

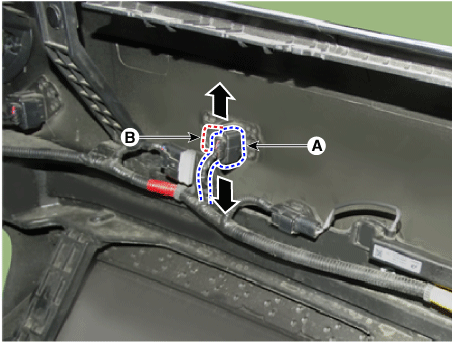

   Отсоедините разъем (A), затем снимите датчик PDW-F (B), открыв держатель датчика (В).



Датчик парковочного расстояния, предупреждающий о движении задним ходом (PDW-R)

1. 1

   Снимите балку заднего бампера в сборе.

   (См. Кузов — «Балка заднего бампера в сборе»)

2. 2

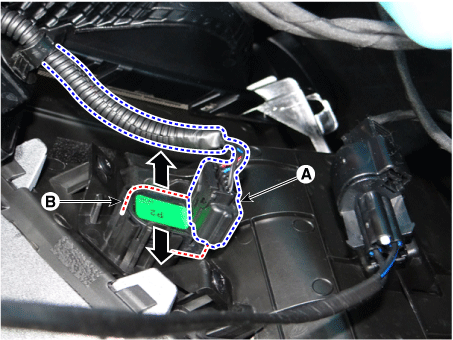

   Отсоедините разъем (A), затем снимите датчик PDW-R (B), открыв держатель датчика (В).



Монтаж

1. Установите в порядке, обратном снятию.
