Общая информация

Общая информация по устранению неполадок

Перед устранением неполадок

  1. Проверьте соответствующие предохранители в соответствующем блоке предохранителей/реле.

  2. Проверьте аккумулятор на наличие повреждений, состояние заряда, чистоту и герметичность. связи.

    Nu 2.0 MPI (см. Электрическая система двигателя — «Система зарядки»)

    Гамма 1,6 MPI (см. Электрическая система двигателя — «Система зарядки»)

  3. Проверьте натяжение ремня генератора.

Работа с коннекторами

  1. Убедитесь, что разъемы чистые и на них нет незакрепленных проводных клемм.

  2. Убедитесь, что соединители с несколькими полостями заполнены смазкой (кроме водонепроницаемых). разъемы).

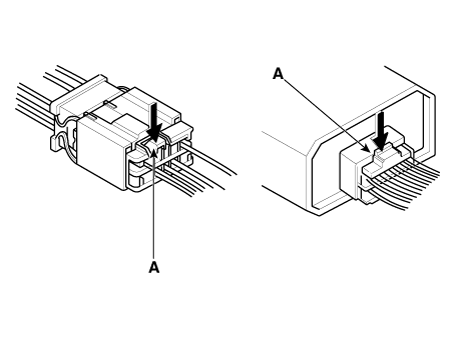

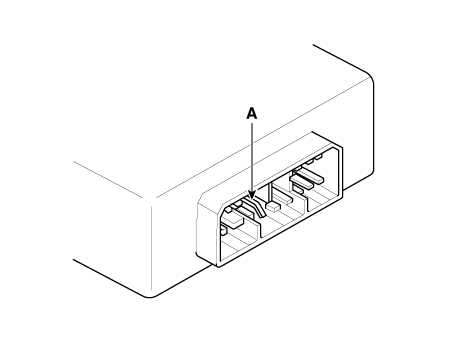

  3. Все коннекторы имеют замки с нажимным фиксатором (A).

  4. Некоторые коннекторы имеют на боку зажим, используемый для крепления их к креплению. кронштейн на корпусе или на другом компоненте. Эта клипса имеет защелкивающийся замок.

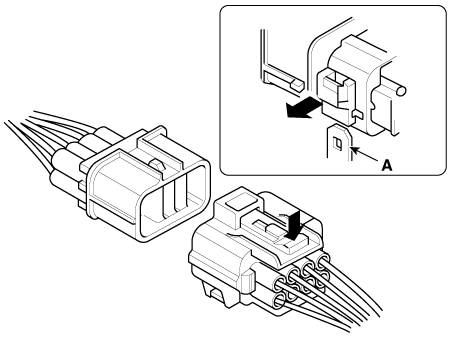

  5. Некоторые смонтированные разъемы нельзя отсоединить, если сначала не отпустить замок и снимите разъем с монтажного кронштейна (A).

  6. Никогда не пытайтесь отсоединить разъемы, потянув за их провода; натягивать вместо этого половинки разъема.

  7. Всегда устанавливайте пластиковые крышки на место.

  8. Перед подключением разъемов убедитесь, что клеммы (А) на месте. и не изогнутый.

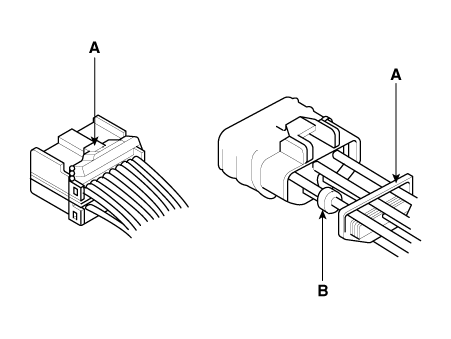

  9. Проверьте, не ослаблен ли фиксатор (А) и резиновые уплотнения (В).

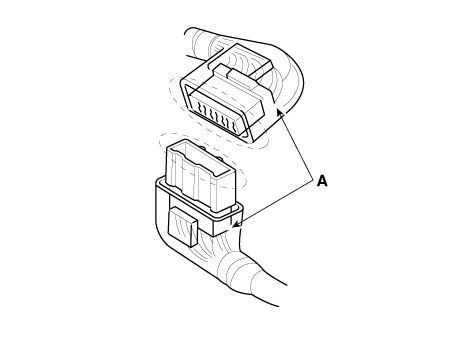

  10. Задняя часть некоторых разъемов заполнена смазкой. При необходимости добавьте смазку. Если смазка (А) загрязнена, замените ее.

  11. Вставьте разъем до упора и убедитесь, что он надежно зафиксирован.

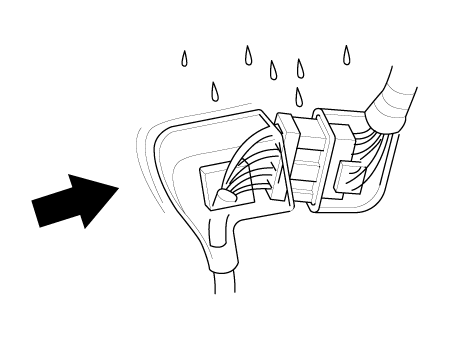

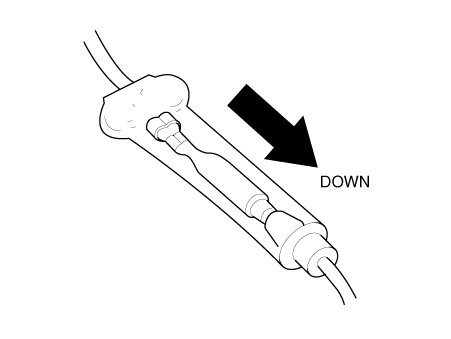

  12. Расположите провода так, чтобы открытый конец крышки был направлен вниз.

Обращение с проводами и жгутами

  1. Закрепите провода и жгуты проводов на раме с помощью соответствующих проводов. связи в установленных местах.

  2. Аккуратно снимите зажимы; не повредите их замки (A).

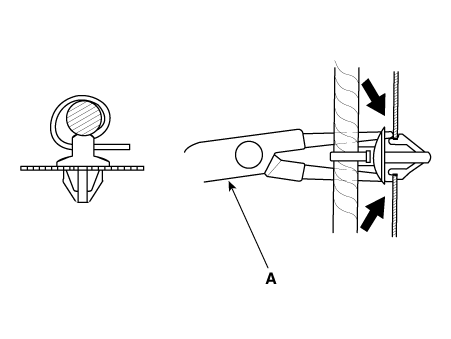

  3. Вставьте плоскогубцы (A) под основание зажима и через отверстие под углом, а затем сожмите выступы расширения, чтобы освободить зажим.

  4. После установки зажимов жгута убедитесь, что жгут не мешает с любыми движущимися частями.

  5. Держите жгуты проводов подальше от выхлопных труб и других горячих частей, от острые края скоб и отверстий, а также открытые винты и болты.

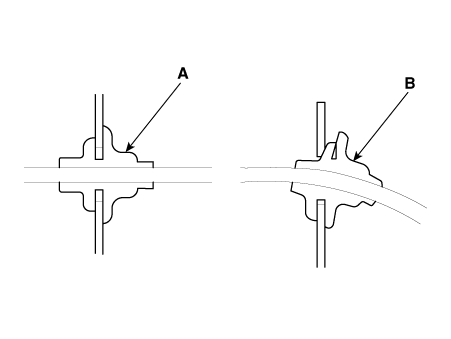

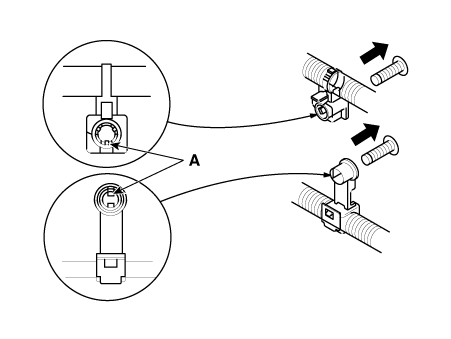

  6. Правильно установите втулки в канавки (A). Не оставляйте люверсы перекошенными (Б).

Тестирование и ремонт

  1. Не используйте провода или жгуты с нарушенной изоляцией.

    Замените их или отремонтируйте, обмотав место обрыва изолентой.

  2. После установки деталей убедитесь, что под ними не зажаты провода.

  3. При использовании электрического испытательного оборудования следуйте инструкциям производителя. и описанные в данном руководстве.

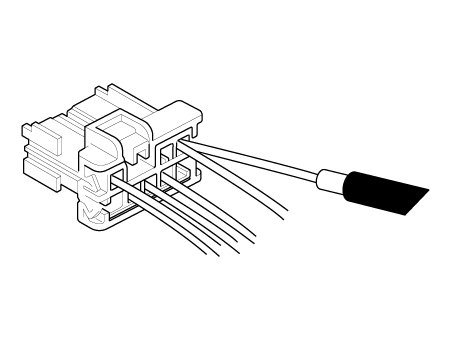

  4. Если возможно, вставьте съемник со стороны проводов (кроме водостойких). разъем).

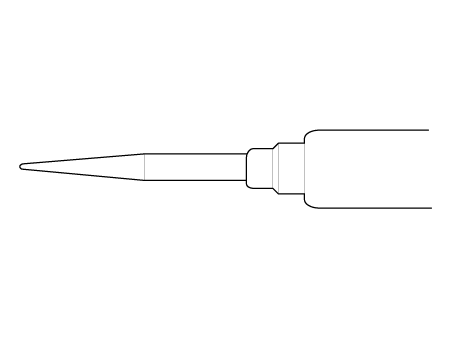

  5. Используйте зонд с коническим наконечником.

    См. руководство пользователя в комплекте для ремонта проводки (номер публикации: TRK 015).

Пятиэтапное устранение неполадок

  1. Проверить жалобу

    Включите все компоненты в проблемной цепи, чтобы проверить клиента. жалоба. Обратите внимание на симптомы. Не начинайте разборку или тестирование, пока вы сузили проблемную область.

  2. Анализ схемы

    Найдите схему проблемной цепи.

    Определите, как должна работать схема, проследив ток пути от источника питания через компоненты схемы к земле. Если несколько цепи выходят из строя одновременно, вероятной причиной является предохранитель или заземление.

    Основываясь на симптомах и вашем понимании работы схемы, выявить одну или несколько возможных причин проблемы.

  3. Изолируйте проблему, проверив цепь.

    Выполните тесты цепи, чтобы проверить диагноз, который вы сделали на шаге 2. Не забывайте Имейте в виду, что логичная и простая процедура является ключом к эффективному устранению неполадок.

    Сначала проверьте наиболее вероятную причину отказа. Попробуйте сделать тесты на точки, которые легко доступны.

  4. Решить проблему

    Как только конкретная проблема будет определена, произведите ремонт. Будь уверен используйте надлежащие инструменты и безопасные процедуры.

  5. Убедитесь, что схема работает

    Включите все компоненты в ремонтируемой цепи во всех режимах, чтобы убедиться вы решили всю проблему. Если проблема была в перегоревшем предохранителе, проверить все цепи на предохранителе. Убедитесь, что нет новых проблем и исходная проблема больше не повторяется.

Установка передающего устройства.

Компьютеры с электронным управлением спроектированы таким образом, чтобы их работа не прерывалась другими радиосигналы, но на него может повлиять пульт даже менее 25 Вт выход, если антенна или кабель пульта дистанционного управления подключены к компьютеру. К предотвратить это, следуйте приведенным ниже инструкциям.

  1. Установите антенну на крышу или задний бампер.

  2. Держите антенные кабели на расстоянии не менее 200 мм от компьютера или проводки. поскольку они передают радиосигналы.

  3. Уменьшите коэффициент стоячей волны, используя соответствующие антенны и кабели.

  4. Не устанавливайте пульт дистанционного управления с высокой выходной мощностью.

  5. После установки пульта проверяем двигатель, генерируя радио сигналы при работе двигателя на холостом ходу.

Сброс стеклоподъемников и люка в крыше

Если отрицательный (-) кабель аккумулятора был удален или предохранитель был заменен при открытии/закрытии стеклоподъемника или люка, снова выполните инициализацию со значением по умолчанию мотор стирается.

Система Сброс
Авто вверх/вниз
окно		 Всякий раз, когда батарея отключена или разряжена, или соответствующий предохранитель заменяется или переустанавливается, сбросьте систему автоматического подъема/опускания окон в соответствии с к процедуре ниже.

  1. Включите зажигание.

  2. Потяните вверх переключатель электрического стеклоподъемника, пока окно полностью не закроется. и продолжайте тянуть вверх около 1 секунды.
Широкий люк Выполнение инициализации при отключенном питании от батареи от мотора широкого люка из-за замены батареи, разрядившейся батареи, замена предохранителя или использование аварийной ручки для управления широким люком при Функция открытия/закрытия широкого люка.

  1. Полностью закройте стекло и рулонную штору с помощью Glass. закрыть переключатель после включения IG.

  2. Отпустите переключатель закрытия стекла после того, как стекло и ролик жалюзи полностью закрыты. А затем удерживайте, чтобы нажать на стекло снова замкните переключатель (примерно на 10 секунд) до тех пор, пока не начнет двигаться рольставня. обуви 4-5 раз и тикающий звук.

  3. Инициализация широкого люка будет завершена после открытия/закрытия стекло и рольставни в указанном ниже порядке, отпустив и удерживая , чтобы снова нажать переключатель Стеклозащита.

    (Роллшторы открыты → Стекло открыто -> Стекло закрыто -> Рулонные шторы закрывать)

Бортовой компьютер, сброс часов и звука

При повторном подсоединении кабеля аккумулятора после отсоединения, перезарядке аккумулятора после разрядился или установка предохранителя памяти, расположенного на панели со стороны водителя после удаляя, обязательно перезагрузите системы, указанные в таблице ниже.

Кроме того, при замене или повторной установке предохранителей после их удаления выполните сброс в соответствии с к приведенной ниже таблице.

Система Сброс
Бортовой компьютер Если батарея снова подключена после отключения, конфигурация бортовой компьютер будет инициализирован. Объясните это заказчику.
Часы Если клеммы аккумуляторной батареи или соответствующие предохранители были отсоединены, вы должны сбросить время в головном аудиоустройстве. (См. «Аудио» в руководстве пользователя.)
Аудио Если батарея была повторно подключена после отключения, клиент предустановленные радиостанции будут инициализированы. Запишите пресет клиента радиостанций перед обслуживанием и установить предустановленные радиостанции клиента в аудио после службы.

Специальные сервисные инструменты

Специальные сервисные инструменты

Название/номер инструмента Иллюстрация Описание
Средство проверки батареи RKE
(09954-2P100)
Измерение напряжения батареи RKE
Калибровочный шаблон для LDW или LKA
(09890-3V100)
Калибровка LDW (предупреждение о выходе из полосы движения) или LKA (система удержания в полосе движения)
УСТАНОВОЧНАЯ БАЛКА SCC
(09964-C1200)
Калибровка LDW (предупреждение о выходе из полосы движения) или LKA (система удержания в полосе движения)
НАБОР ИНСТРУМЕНТОВ ДЛЯ КОРРЕКЦИИ ДАТЧИКА BCW(BSD)
(09958-3T500)
Используется для корректировки единицы BCW.
Футляр, Руководство, Струна
(09958-3T120)
Используется для корректировки блока BCW. Используется для создания центральной линии.
Набор инструментов для коррекции единиц измерения BCW
(09958-3T000)
Используется для корректировки единицы BCW.
Вертикальный отвес
(09958-3T010)
Используется для корректировки блока BCW. Используется для создания центральной линии.
Оптический приемник
(09958-3T020)
Используется для корректировки блока BCW. Используется для создания центральной линии.
Переднее установочное приспособление
(09958-3T030)
Используется для корректировки блока BCW. Используется для создания центральной линии.
Вертикальная измерительная пластина
(09958-3T040)
Используется для корректировки блока BCW. Используется для создания центральной линии.
Пластина для измерения угла
(09958-3T050)
Используется для корректировки единицы BCW. Используется для измерения горизонтального угла.
Вертикальное измерительное устройство
(09958-3T060)
Используется для корректировки блока BCW. Используется для создания центральной линии.
Духовный уровень
(09958-3T070)
Используется для корректировки единицы BCW. Используется для измерения горизонтального угла.
Адаптер для крепления блока BCW
(09958-3T080)
Используется для корректировки единицы BCW. Используется для измерения горизонтального угла.
Цифровой транспортир
(09958-3T090)
Используется для корректировки единицы BCW. Используется для измерения горизонтального угла.
Цифровой инклинометр
(09958-3T100)
Используется для корректировки единицы BCW. Используется для измерения вертикального угла.
