Kia Optima Hybrid: Компоненты аудио/аудиосистемы и расположение компонентов

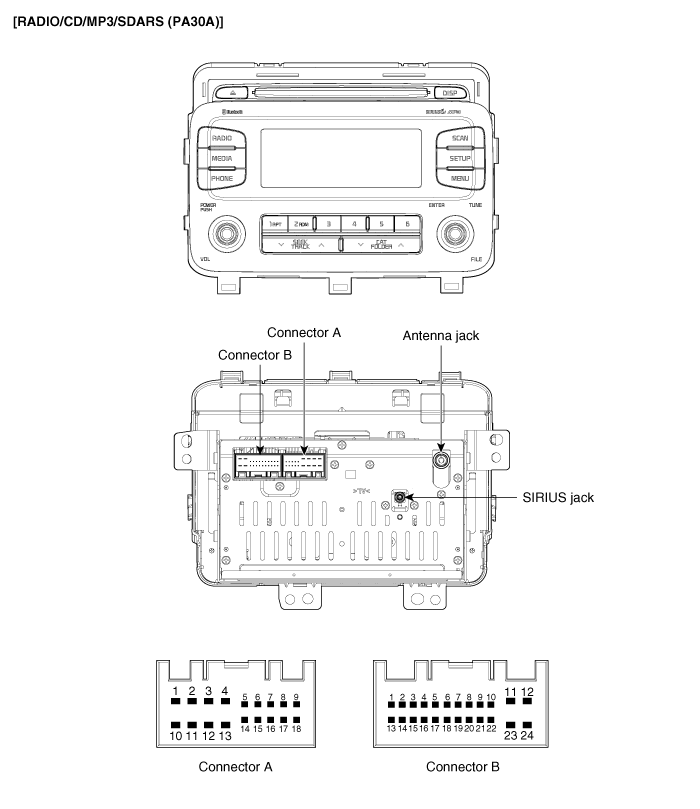

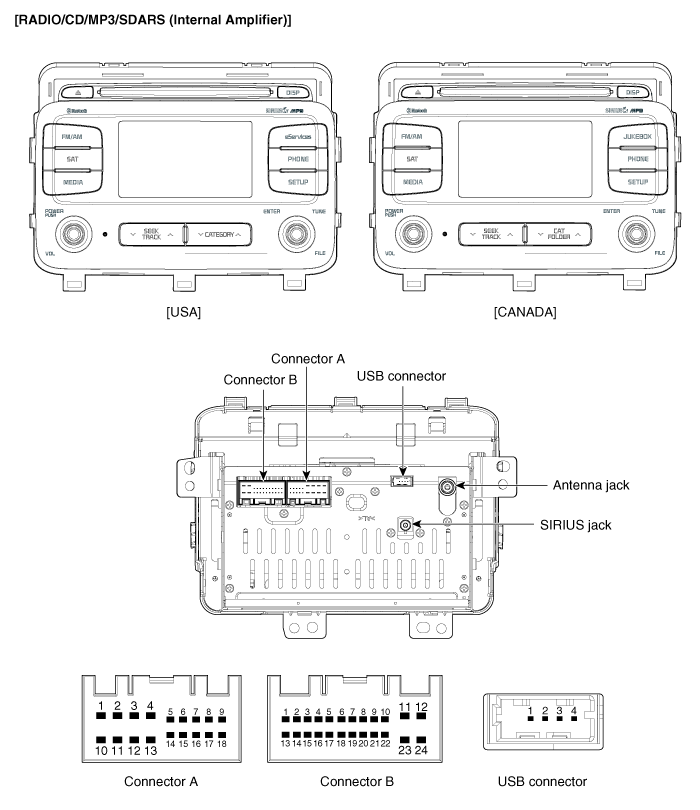

| Компоненты |
|
Пин №
|
Разъем А (18-контактный)
|
Разъем В (24 контакта)
|
|
1
|
Задний левый динамик (+)
|
-
|
|
2
|
Передний левый динамик (+)
|
-
|
|
3
|
Передний правый динамик (+)
|
-
|
|
4
|
Задний правый динамик (+)
|
Ремокон руля
|
|
5
|
-
|
-
|
|
6
|
-
|
USB Д (+)
|
|
7
|
-
|
USB/iPod VDD
|
|
8
|
Освещение (+)
|
AUX правый вход
|
|
9
|
фиксатор
|
Вспомогательная земля
|
|
10
|
Задний левый динамик (-)
|
Микрофон (+) (Bluetooth)
|
|
11
|
Передний левый динамик (-)
|
АКК
|
|
12
|
Передний правый динамик (-)
|
Батарея (+)
|
|
13
|
Задний правый динамик (-)
|
-
|
|
14
|
-
|
-
|
|
15
|
-
|
-
|
|
16
|
-
|
Скорость
|
|
17
|
Освещение (-)
|
Удаленная земля
|
|
18
|
Выносная антенна
|
USB D (-)
|
|
19
|
?
|
iPod/USB заземление
|
|
20
|
AUX Обнаружение
|
|
|
21
|
AUX левый вход
|
|
|
22
|
Микрофон - (Bluetooth)
|
|
|
23
|
-
|
|
|
24
|
Силовая земля
|
|
Пин №
|
Разъем А (18-контактный)
|
Разъем В (24 контакта)
|
USB-разъем (4 контакта)
|
|
1
|
Задний левый динамик (+)
|
CAN высокий
|
USB/iPod заземление
|
|
2
|
Передний левый динамик (+)
|
- (TMu аудио(+))
|
USB D (-)/iPod Rx
|
|
3
|
Передний правый динамик (+)
|
- (Темп.)
|
USB D (+)/iPod Tx
|
|
4
|
Задний правый динамик (+)
|
Ремокон руля
|
USB/iPod 5В
|
|
5
|
-
|
-
|
-
|
|
6
|
-
|
Видео вход камеры
|
|
|
7
|
-
|
Аккумулятор камеры(+)
|
|
|
8
|
Освещение (+)
|
AUX правый вход
|
|
|
9
|
-
|
Вспомогательная земля
|
|
|
10
|
Задний левый динамик (-)
|
Микрофон (+) (Bluetooth)
|
|
|
11
|
Передний левый динамик (-)
|
АКК
|
|
|
12
|
Передний правый динамик (-)
|
Батарея (+)
|
|
|
13
|
Задний правый динамик (-)
|
CAN низкий
|
|
|
14
|
-
|
-(TMu аудио(-))
|
|
|
15
|
-
|
АВ хвост
|
|
|
16
|
Разблокировка двери
|
Скорость
|
|
|
17
|
Освещение (-)
|
Ремокон грунт
|
|
|
18
|
Выносная антенна
|
Земля видеокамеры
|
|
|
19
|
?
|
Камера Треб.
|
|
|
20
|
AUX Обнаружение
|
||
|
21
|
AUX левый вход
|
||
|
22
|
Микрофон - (Bluetooth)
|
||
|
23
|
Земля питания камеры
|
||
|
24
|
Силовая земля
|
Компоненты и расположение компонентов

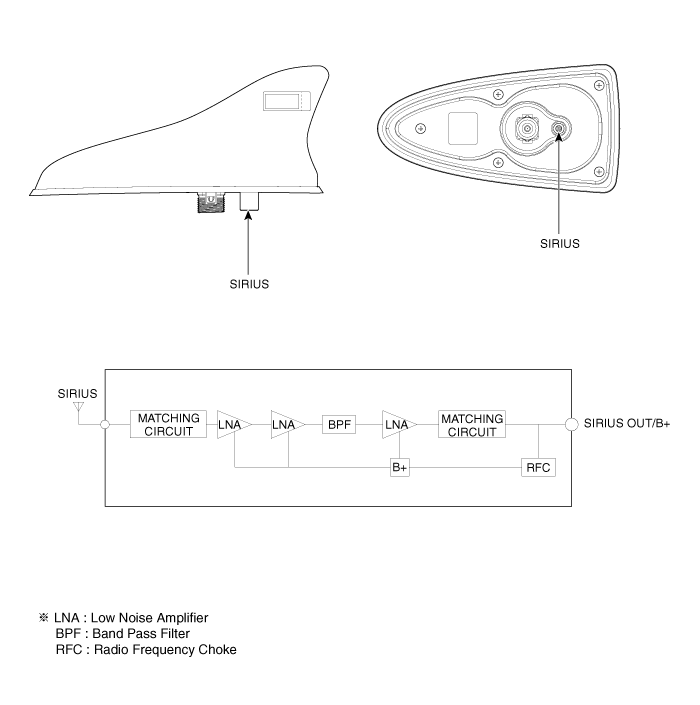

Расположение компонентов 1. Аудиоблок2. Среднечастотный динамик 3. Стеклянная антенна (AM/FM)4. Динамик в передней двери5. Динамик в задней двери6. Кабель питания антенны7. Соединитель фидерного кабеля8. Мультимедийный разъем9. Антенна на крыше...
