Kia Optima Hybrid: Аудиосистема / Компоненты и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Аудио / Компоненты и расположение компонентов

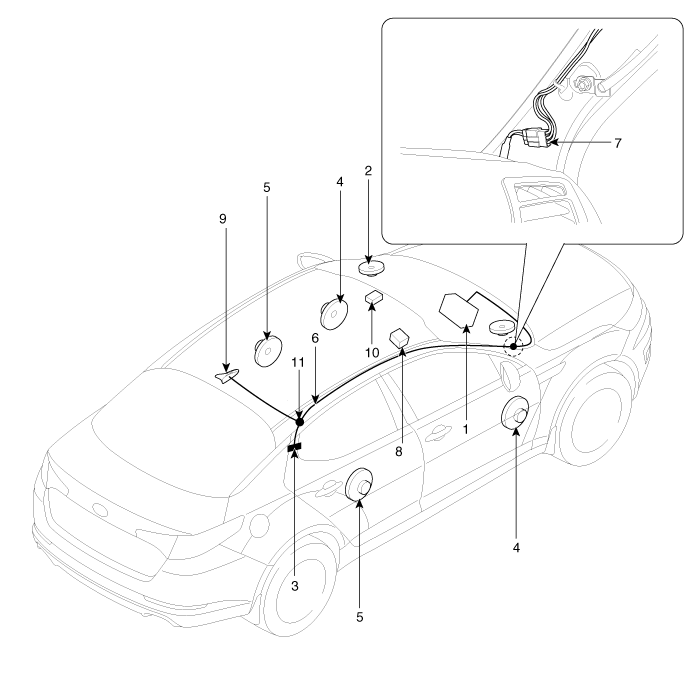

Расположение компонента

1. Аудиосистема
2. Среднечастотный динамик
3. Стеклянная антенна (AM/FM)
4. Динамик в передней двери
5. Динамик в задней двери

6. Кабель питания антенны
7. Соединительный соединитель фидерного кабеля
8. Мультимедийный разъем
9. Антенна на крыше (SDARS)
10. Микрофон для громкой связи (встроенный OHC)
11. Соединительный соединитель удлинительного и питающего кабеля

Технические характеристики

Спецификация Аудио ЭлементСпецификацияМодельRADIO/CD/MP3/SDARS (PA30AS)UVO2/ Bristiol audioВнутренний усилительЭлектропитаниеDC 14,4 В Отрицательная земляМаксимальная выходная мощность43 Вт ? 4 : 14,4 В Полное сопротивление нагрузки (?)4 ? х 44 ...

Компоненты аудиоустройства и расположение компонентов

Компоненты Информация о выводах разъема Номер контакта Разъем A (18-контактный) Разъем B (24-контактный) 1 Задний левый динамик (+)-2 Передний левый динамик (+)-3 Передний правый динамик (+)-4 Задний правый динамик (+) Рулевое управление 5--6- USB ...
