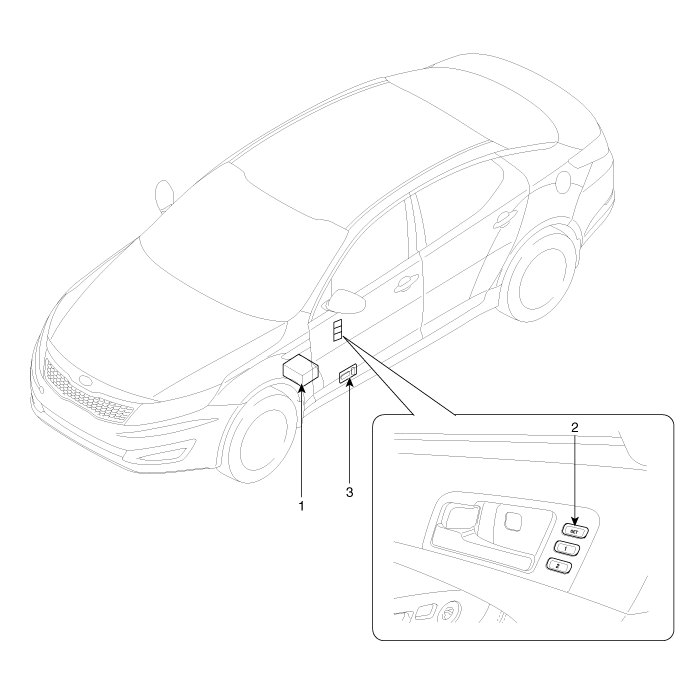

Расположение компонента |
1. Блок памяти сиденья (IMS)
2. Переключатель управления IMS |
3. Управление сиденьем водителя с электроприводом IMS
|
