Kia Optima Hybrid: Компоненты воздуходувки / блока воздуходувки и расположение компонентов

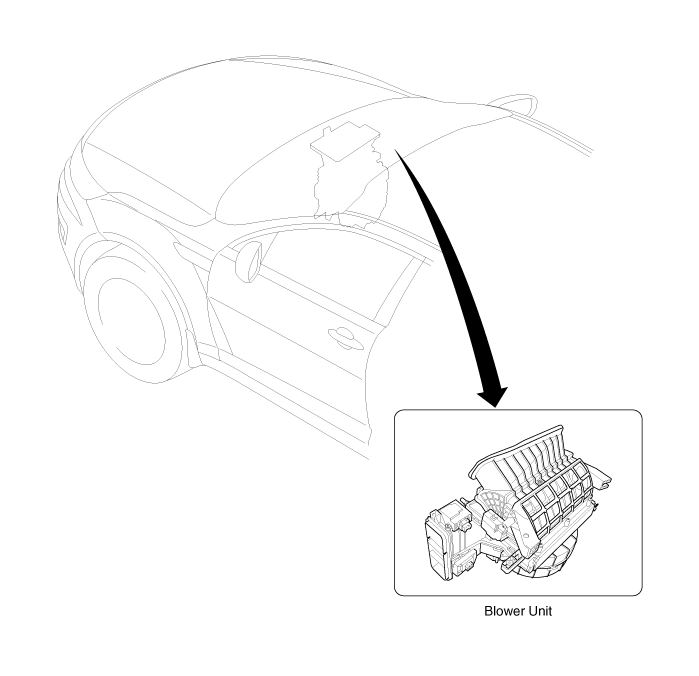

Расположение компонента

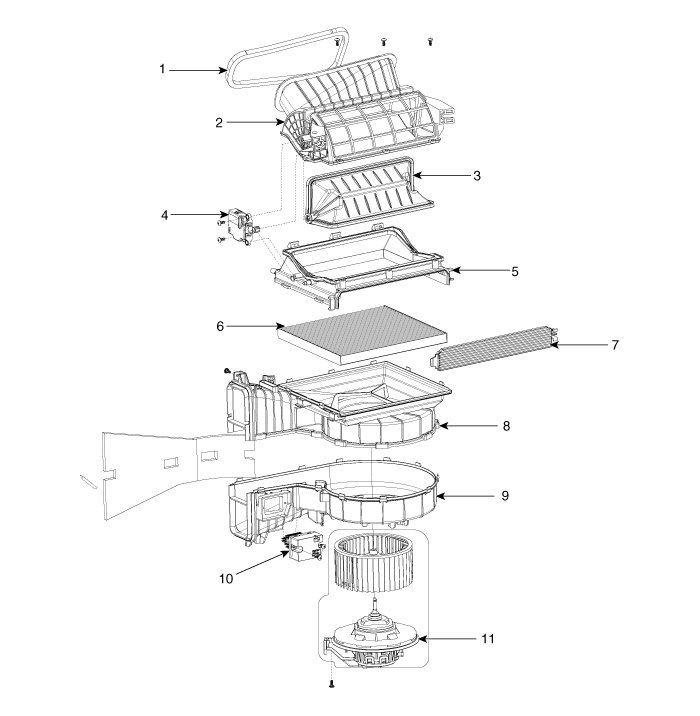

Компоненты

1. Уплотнение воздуховода
2. Корпус воздуховода
3. Входная дверь
4. Впускной привод
5. Корпус впускного воздуховода (A)
6. Воздушный фильтр климат-контроля
7. Крышка воздушного фильтра климат-контроля
8. Верхний корпус вентилятора
9. Нижний корпус вентилятора
10. Модуль вентилятора ШИМ
11. Двигатель вентилятора

воздуходувка

...

Процедуры ремонта блока воздуходувки

Замена 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите защитную накладку и блок вентилятора отопителя. (См. блок группового отопителя HA) 3. Снимите блок вентилятора отопителя с подушки безопасности. (См. ХА...
