Kia Optima Hybrid: Процедуры ремонта экстерьера / боковых молдингов кузова
Замена молдинга крыши
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите молдинг крыши (А).
2.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
Замена отделки крыла
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите декоративную накладку крыла (А).
2.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
Замена молдинга стойки C
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите молдинг задней стойки (А).
2.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
Замена защиты переднего колеса и брызговика
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите переднее колесо.
2.

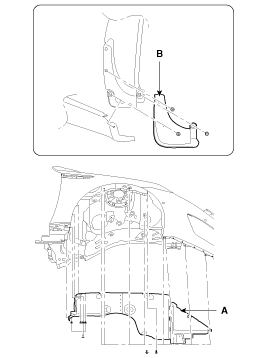

Ослабив крепежные зажимы и винты, снимите передний подкрылок (А), брызговик (В).
3.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
Замена защиты заднего колеса и брызговика
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
2.
Ослабив крепежные зажимы и гайку, снимите задний защитный кожух (А) и брызговик (В).

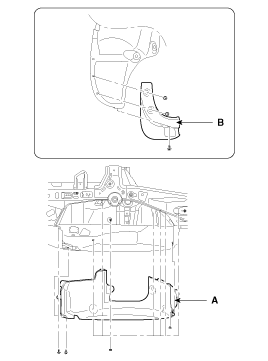

[Правый]

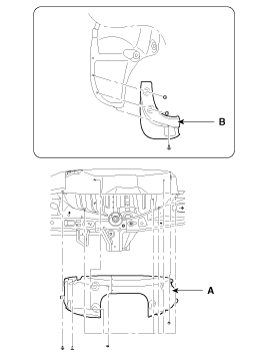

[левый]
3.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
Замена молдинга бокового порога
•
Поддевая плоской отверткой, оберните ее
защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы
предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Ослабьте крепежные винты.
2.

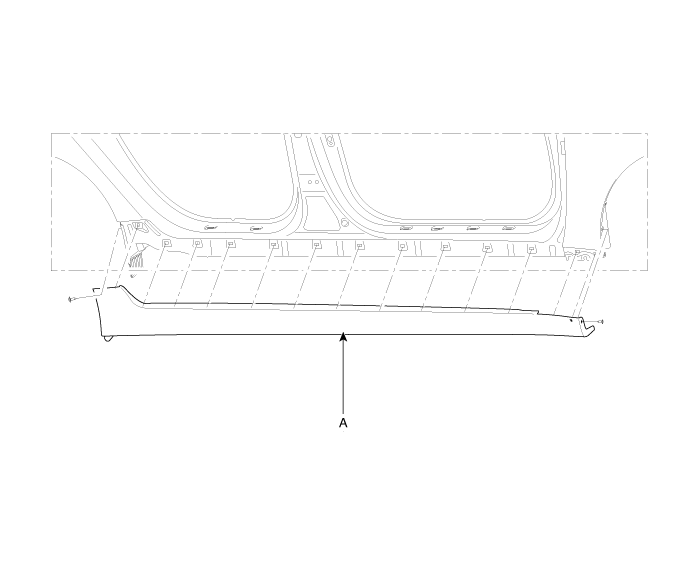

С помощью отвертки или съемника снимите молдинг бокового порога (А).
3.
Установка обратна снятию.
•
Замените все поврежденные клипсы
