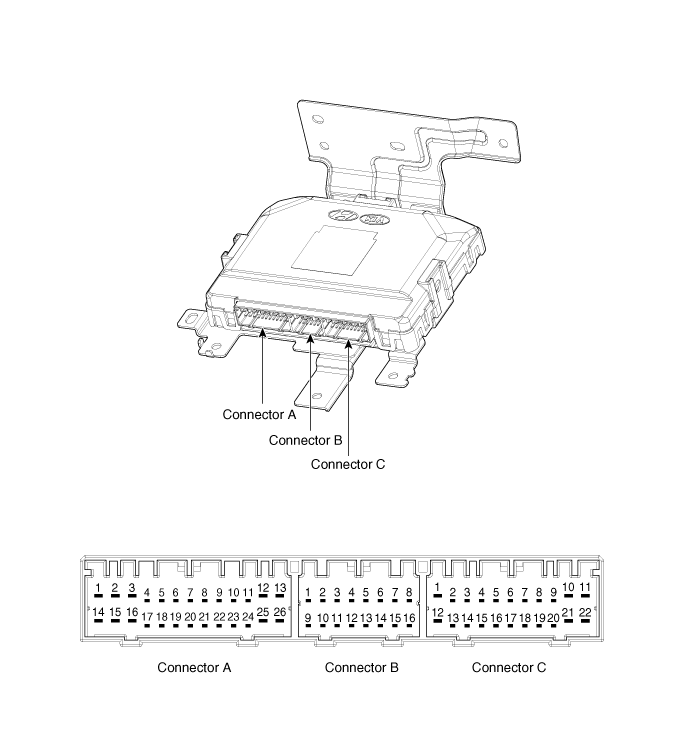

Kia Optima Hybrid: Система смарт-ключа / Блок смарт-ключа Компоненты и расположение компонентов
| Компонент (1) |
|
Нет.
|
Разъем А (26 контактов)
|
Разъем В (16 контактов)
|
Разъем С (22 контакта)
|
|
1
|
Загрузка V_BAT
|
C_CAN низкий
|
Земля освещения SSB
|
|
2
|
-
|
C_CAN высокий
|
Индикатор иммобилайзера
|
|
3
|
Силовая земля1
|
-
|
-
|
|
4
|
IGN1
|
Предохранитель стоп-сигнала
|
Питание внутренней антенны №2
|
|
5
|
Реле IGN1
|
Тормозной переключатель
|
Питание внутренней антенны №1
|
|
6
|
АКК
|
Питание антенны иммобилайзера
|
-
|
|
7
|
IGN2
|
-
|
-
|
|
8
|
SSB-переключатель 2
|
Скорость колеса
|
Мощность магистральной антенны
|
|
9
|
-
|
Кнопка переключения драйвера
|
Мощность антенны бампера
|
|
10
|
РФ COM
|
-
|
Мощность боковой антенны помощника
|
|
11
|
-
|
Внешний зуммер
|
Питание антенны со стороны водителя
|
|
12
|
B_CAN высокий
|
Положение P/переключатель сцепления
|
SSB светодиод зажигания
|
|
13
|
B_CAN низкий
|
Начать отзыв
|
Мощность SSB-подсветки
|
|
14
|
ЦП V_BAT
|
Масса антенны иммобилайзера
|
-
|
|
15
|
-
|
-
|
Внутренняя антенна №2 заземление
|
|
16
|
Силовая земля 2
|
Светодиод ACC SSB
|
Внутренняя антенна №1 заземление
|
|
17
|
Реле стартера
|
?
|
-
|
|
18
|
Реле IGN2
|
-
|
|
|
19
|
Реле АСС
|
Земля магистральной антенны
|
|
|
20
|
-
|
Масса антенны на бампере
|
|
|
21
|
-
|
Масса боковой антенны помощника
|
|
|
22
|
-
|
Масса антенны со стороны водителя
|
|
|
23
|
об/мин
|
?
|
|
|
24
|
EMS COM
|
||
|
25
|
SSB-переключатель 1
|
||
|
26
|
Кнопка переключения помощника
|
| Компонент (2) |

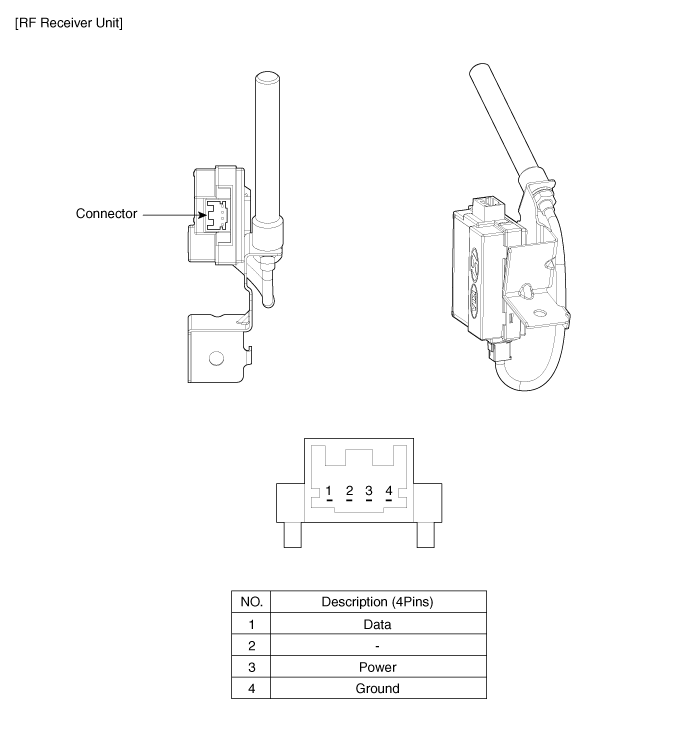

Процедуры ремонта смарт-ключа
Смарт-ключ Сохранение кода смарт-ключа 1. Подсоедините кабель DLC GDS к разъему канала передачи данных на нижней панели подушки безопасности со стороны водителя, включите питание GDS. 2. Выберите модель автомобиля, а затем выполните «Умный ключ...
Принципиальные схемы смарт-ключа
Принципиальная электрическая схема ...
