Kia Optima Hybrid: Система контроля выбросов / Компоненты и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Система контроля выбросов / Компоненты и расположение компонентов

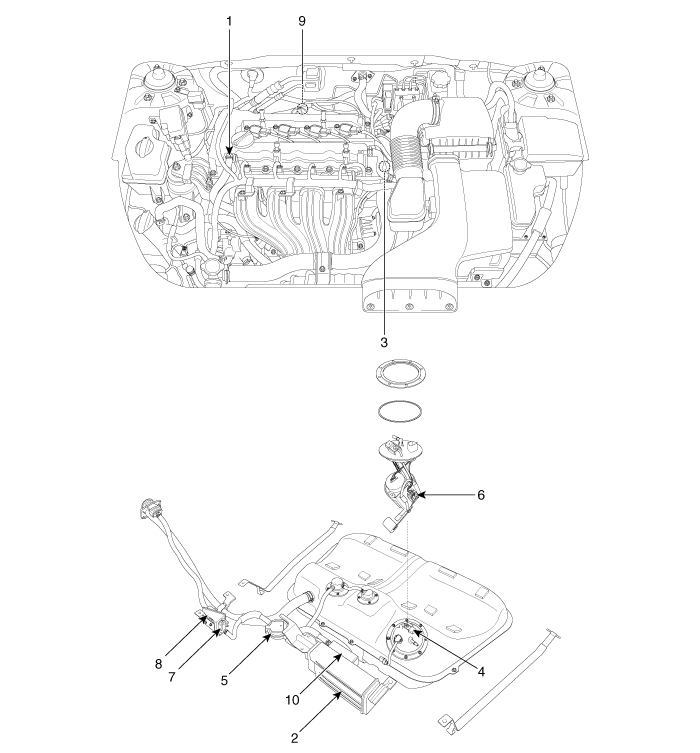

Расположение компонентов

1. Клапан PCV
2. Канистра
3. Электромагнитный клапан управления продувкой (PCSV)
4. Датчик давления в топливном баке (FTPS)
5. Модуль NVLD (обнаружение естественной утечки вакуума)

6. Датчик уровня топлива (ДУТ)
7. Клапан закрытия канистры (CCV)
8. Воздушный фильтр топливного бака
9. Каталитический нейтрализатор
10. Вспомогательная канистра

1. Клапан PCV	2. Канистра

3. Электромагнитный клапан управления продувкой (PCSV)	4. Датчик давления в топливном баке (FTPS) 6. Датчик уровня топлива (ДУТ)

5. Модуль NVLD (обнаружение естественной утечки вакуума)	7. Клапан закрытия канистры (CCV) 8. Воздушный фильтр топливного бака

9. Каталитический нейтрализатор (WCC)	9. Каталитический нейтрализатор (UCC)

10. Вспомогательная канистра

Технические характеристики

Технические характеристики Электромагнитный клапан управления продувкой (PCSV) ? Параметр Технические характеристики Сопротивление катушки (?) 19,0 ~ 22,0 [20°C(68°F)] Датчик давления в топливном баке (FTPS) ? Тип: Пьезорезистивный датчик давления ...

Описание и работа

Описание Система контроля выбросов состоит из трех основных систем. • Система контроля выбросов картерных газов предотвращает выброс картерных газов в атмосферу. Эта система рециркулирует газ обратно в ...
