Kia Optima Hybrid: Система подачи топлива / Расположение узлов и агрегатов

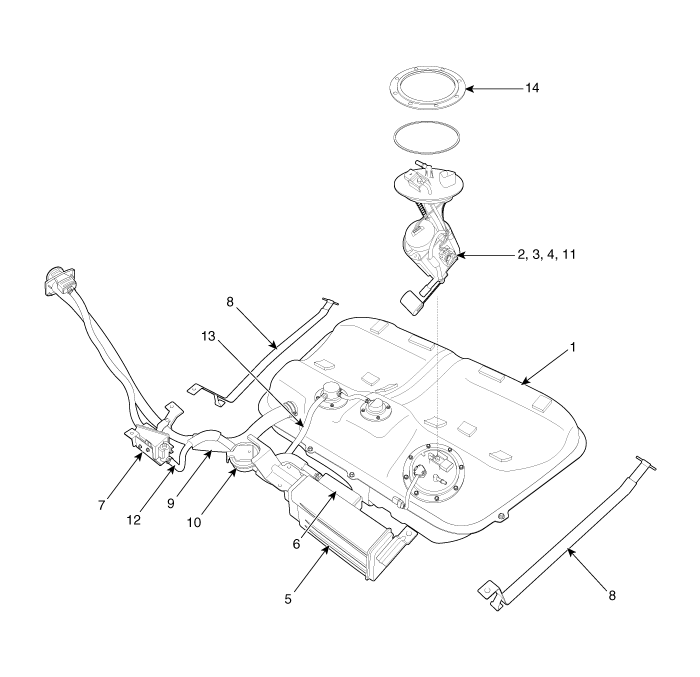

| Расположение компонентов |
|
1. Топливный бак
2. Топливный насос 3. Топливный фильтр 4. Регулятор давления топлива 5. Канистра 6. Вспомогательная канистра 7. Воздушный фильтр топливного бака |
8. Лента топливного бака
9. Топливный шланг 10. Обнаружение утечки естественного вакуума (NVLD) 11. Датчик уровня топлива (ДУТ) 12. Вентиляционный шланг 13. Паровая трубка 14. Крышка пластины топливного насоса |
Процедуры ремонта
Проверка давления топлива 1. Сбросьте остаточное давление в топливопроводе (см. «Сброс остаточного давления в топливопроводе» в этой группе). При снятии реле бензонасоса диагностическая неисправность...
