Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Размеры корпуса / Ремонт передней части кузова

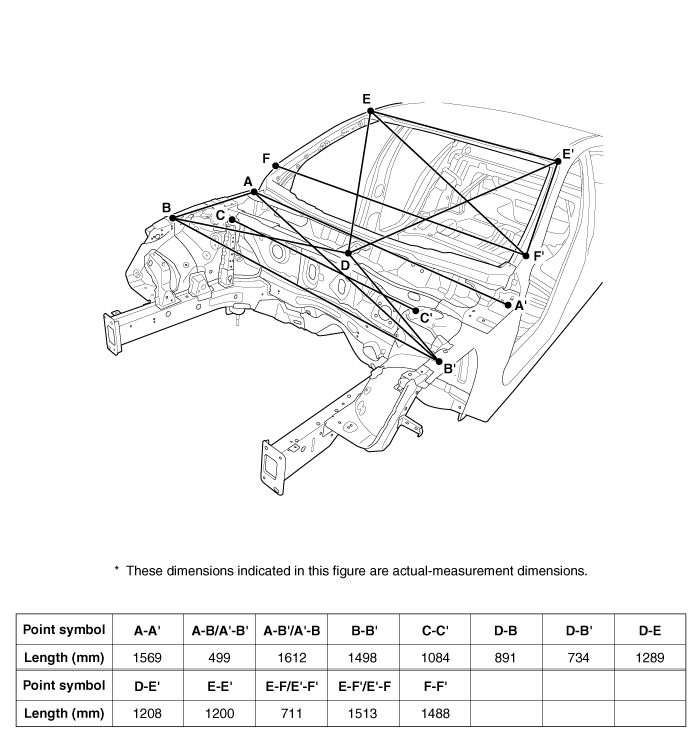

Передний корпус А


Отверстие для крепления петли капота (O13)	Инструментальное отверстие верхней внутренней панели фартука крыла (O6.6)	Крепежное отверстие передней подвески (O11)

Инструментальное отверстие панели капота (O8)	Угол передней стойки	Угол передней стойки

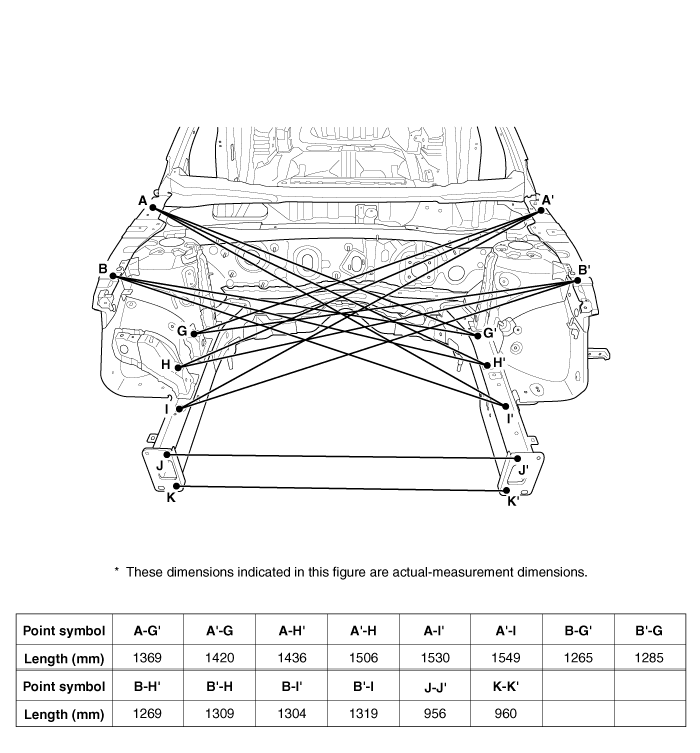

Передняя часть корпуса Б


Отверстие для крепления петли капота (O13)	Инструментальное отверстие верхней внутренней панели фартука крыла (O6.6)	Отверстие кронштейна крепления двигателя (O11)

Монтажное отверстие коробки передач (O13)	Отверстие кронштейна крепления двигателя (O11)	Монтажное отверстие коробки передач (O13)

Инструментальное отверстие переднего лонжерона (O9)	Инструментальное отверстие переднего лонжерона (O12)	Монтажное отверстие переднего концевого модуля (O12)

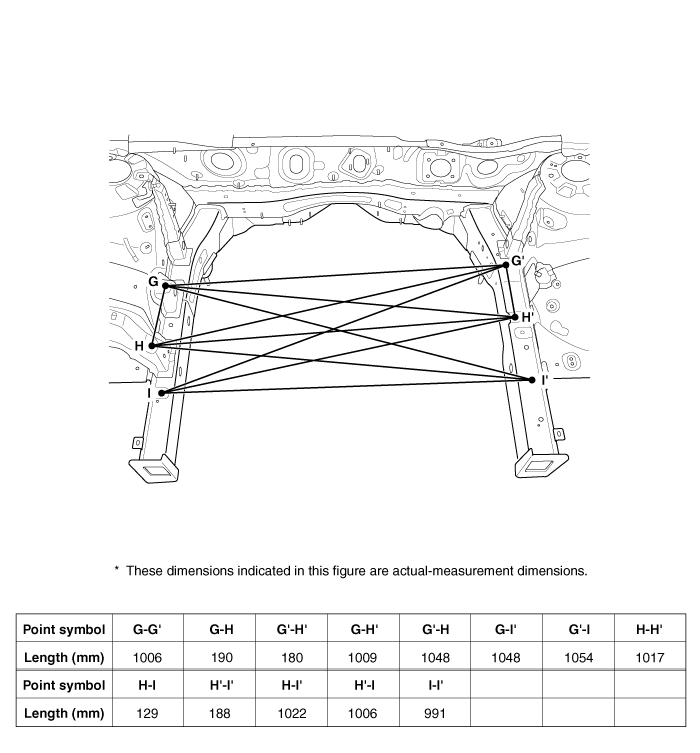

Передняя часть кузова С


Отверстие кронштейна крепления двигателя (O11)	Монтажное отверстие коробки передач (O13)	Отверстие кронштейна крепления двигателя (O11)

Монтажное отверстие коробки передач (O13)	Инструментальное отверстие переднего лонжерона (O9)	Инструментальное отверстие переднего лонжерона (O12)

Общая информация

Общие сведения 1. В основном все измерения в данном руководстве выполнены с помощью калибра. 2. При использовании измерительной ленты убедитесь, что она не растягивается, не перекручивается и не изгибается. 3. Для измерения размеров...
