Кузов (внутри и снаружи)
Ремонт кузова под кузовом
Место в руководстве: Кузов (внутри и снаружи)
~1мин чтения

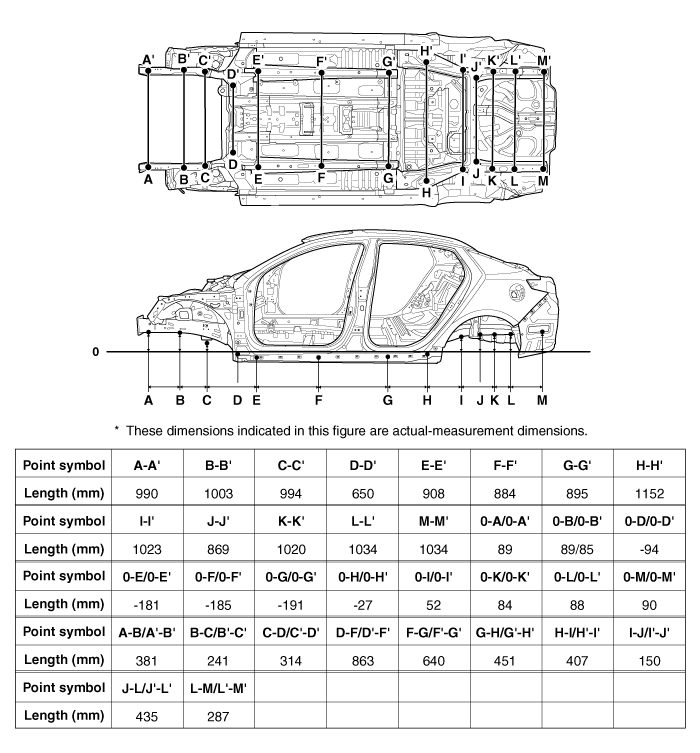

Проекционные размеры
 |
 |
 |
| Инструментальное отверстие переднего лонжерона (O25) |
Отверстие для крепления боковой крышки (O9) |
Болт крепления переднего подрамника |
 |
 |
 |
| Отверстие для крепления переднего подрамника (О16.5) |
Инструментальное отверстие в переднем лонжероне (О25) |
Инструментальное отверстие в переднем лонжероне (О14.5) |
 |
 |
 |
| Отверстие для инструмента в боковой панели центрального пола (О20) |
Реальное монтажное отверстие продольного рычага (O19) |
Отверстие крепления заднего подрамника (O16) |
 |
 |
 |
| Болт крепления заднего подрамника |
Монтажное отверстие кронштейна топливопровода (O8) |
Отверстие для инструмента в заднем лонжероне пола (О23) |
 |
||
| Отверстие для инструмента в заднем лонжероне пола (О20) |

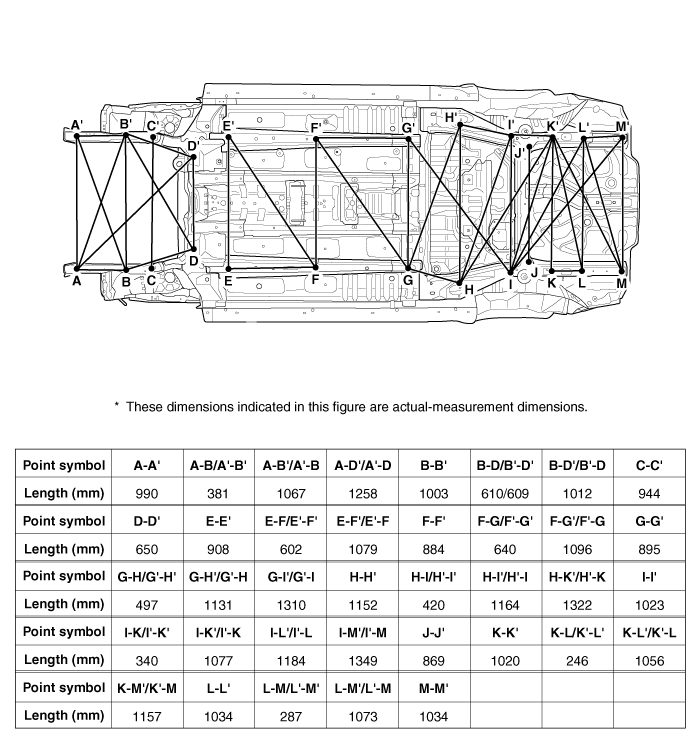

Фактические размеры
| |
|
|
| Инструментальное отверстие переднего лонжерона (O25) |
Отверстие для крепления боковой крышки (O9) |
Болт крепления переднего подрамника |
| |
|
|
| Отверстие для крепления переднего подрамника (О16.5) |
Инструментальное отверстие в переднем лонжероне (О25) |
Инструментальное отверстие в переднем лонжероне (О14.5) |
| |
|
|
| Отверстие для инструмента в боковой панели центрального пола (О20) |
Реальное монтажное отверстие продольного рычага (O19) |
Отверстие крепления заднего подрамника (O16) |
| |
|
|
| Болт крепления заднего подрамника |
Монтажное отверстие кронштейна топливопровода (O8) |
Отверстие для инструмента в заднем лонжероне пола (О23) |
| |
||
| Отверстие для инструмента в заднем лонжероне пола (О20) |
