Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Электрическая система кузова / Общие сведения о безопасности и предостережения

Меры предосторожности

Поскольку гибридные автомобили содержат аккумуляторную батарею высокого напряжения, если система высокого напряжения или неправильное обращение с транспортными средствами, это может привести к к серьезным несчастным случаям, таким как поражение электрическим током и утечка тока.

•	Обязательно отключите высокое напряжение, сняв защитный вилку перед проверкой или ремонтом высоковольтной системы. (См. «Процедуры отключения при высоком напряжении»)

•	Ответственный работник сохраняет снятую защитную вилку, чтобы предотвратить ее случайное включение.

•	Не держите металлические предметы (часы, кольца и т. д.) во время работа в системе высокого напряжения, что может привести к серьезным авариям как удар током.

•	Перед началом работ на системе высокого напряжения рабочий должны носить средства индивидуальной защиты для предотвращения несчастных случаев. (См. «Средства индивидуальной защиты»)

•	Никогда не позволяйте работникам, которые не носят средства индивидуальной защиты, оборудование для прикосновения к системе высокого напряжения. Компоненты высокого напряжения должны быть покрыты изоляционным листом, чтобы предотвратить несчастные случаи безопасности.

•	Используйте изоляционные инструменты при работе с высоковольтной системой.

•	Поместите снятые высоковольтные компоненты на изоляционный мат.

•	Вся высоковольтная проводка и разъемы оранжевого цвета.

•	Этикетка с предупреждением о высоком напряжении прикреплена к компонентам, находящимся под высоким напряжением.

•

Компоненты высокого напряжения: блок аккумуляторной батареи высокого напряжения, Блок реле питания (PRA), ЭБУ BMS, гибридный блок управления питанием (HPCU), Гибридный приводной двигатель, HSG, электрический компрессор кондиционера, низковольтный преобразователь постоянного тока в постоянный (LDC), силовой кабель, электрический компрессор и т. д.

Используйте Mega Ohm Tester при измерении сопротивления изоляции высоковольтной системы.

Спецификация: Цифровой вольтметр/омметр с высоким импедансом (DVOM) «Категория 3»

Провода и счетчик рассчитаны на напряжение 1000 В.

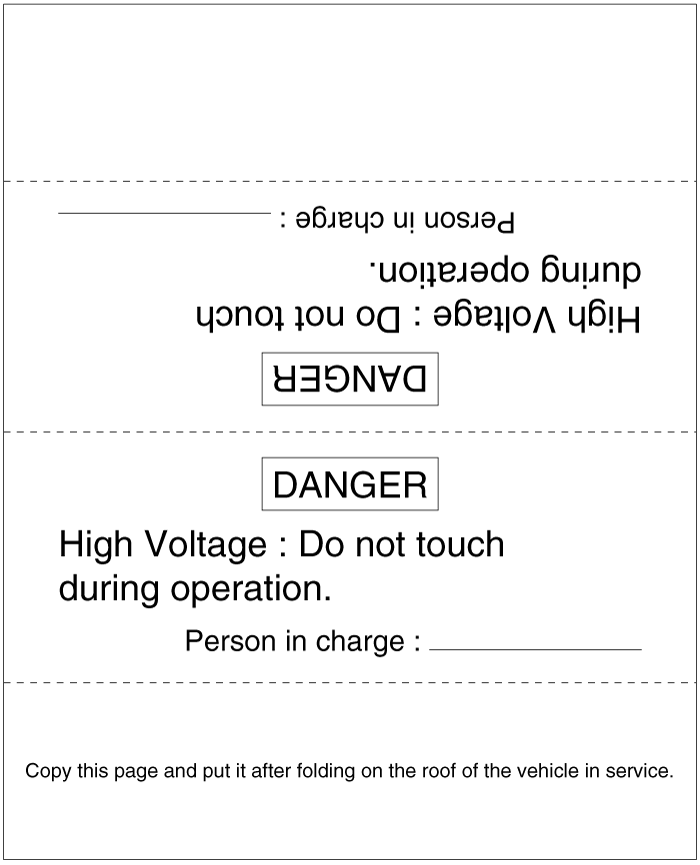

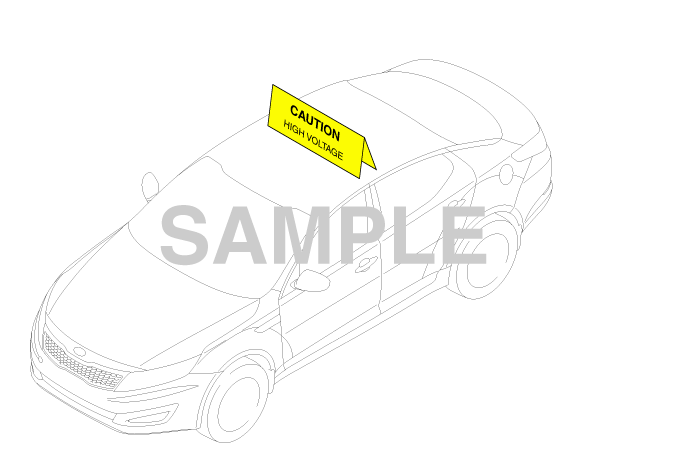

Сообщите об опасности высокого напряжения, разместив на транспортном средстве «предупреждение о высоком напряжении», как показано на рисунке ниже.

Средства индивидуальной защиты

Имя	Иллюстрация	Описание
Изоляционная перчатка		Используется при осмотре или работе с высоковольтными компонентами [Производительность изоляции: 1000 В / 300 А или выше]
Изоляционная обувь		Используется при осмотре или работе с высоковольтными компонентами
Изоляционная одежда
Изоляционный шлем
Безопасные очки		Используется в случае ниже • Во время снятия и установки или осмотра клемм высоковольтной батареи или проводки может возникнуть искра. • Во время работы на блоке высоковольтной батареи.
Защитная маска
Изоляционный мат		Размещение снятых высоковольтных компонентов на изоляционном мате для предотвращения несчастных случаев.
Изоляционный лист		Покрытие компоненты высокого напряжения с изоляционным листом, чтобы предотвратить людей, которые не надевайте средства индивидуальной защиты от несчастных случаев.

Обязательно следуйте приведенным ниже инструкциям при ремонте кабеля высокого напряжения.

•

Перед ремонтом проверьте напряжение высоковольтного разъема, клеммы или шины.

Ниже 30 В: Цепь высокого напряжения правильно закрыта.

Более 30 В: неисправна цепь высокого напряжения.

•	Будьте осторожны, чтобы не произошло короткое замыкание между положительной (+) и отрицательной (-) клеммами.

•	После отсоединения изолируйте высоковольтный разъем или клемму изоляционной лентой.

•	Затяните клемму высокого напряжения с указанным моментом.

С высоковольтной батареей всегда следует обращаться в горизонтальном положении. при ремонте или хранении. В противном случае может произойти снижение заряда батареи. производительность или срок его службы может быть сокращен.

Воздействие сильного тепла на высоковольтную батарею может привести к ее износу.

Не запекайте при температуре выше 70°C (158°F)/30 мин или 80°C (176°F)/20 мин при покраске.

Утилизация хладагента гибридного автомобиля / Меры предосторожности при зарядке

•	Поскольку в электрическом компрессоре используется высокое напряжение, следует использовать масло POE с высоким удельным объемным сопротивлением.

•	Не используйте ту же станцию восстановления/зарядки кондиционера, что и обычные компрессоры с ременным приводом.

Если масло POE в системе смешивается с маслом PAG, то может произойти пробой диэлектрика из-за уменьшения объемного удельного сопротивления и компрессор кондиционера может не работать, компрессор кондиционера может не работать.
