Kia Sorento: расположение компонентов
|

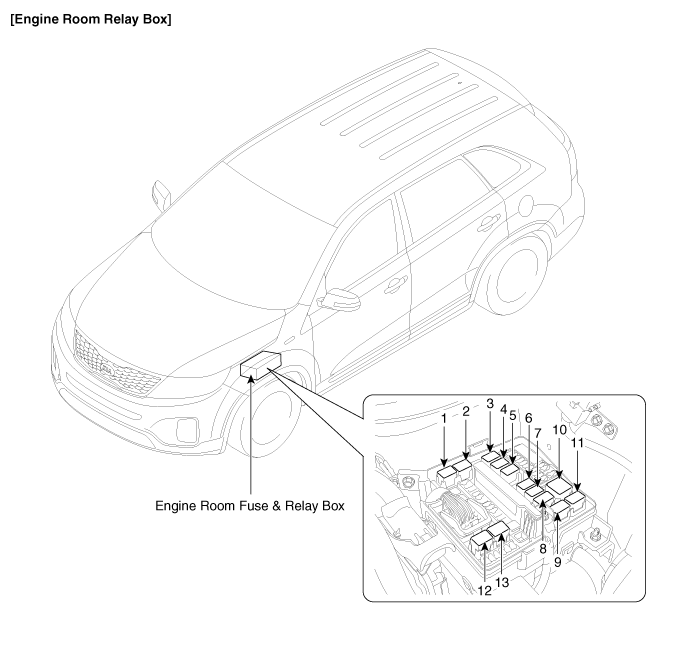

1. Пусковое реле №2 (без иммобилайзера/умного ключа) /
Реле ACC (со смарт-ключом) 2. Пусковое реле №1 3. Реле антиобледенителя ветрового стекла 4. Реле розетки |
5. Реле стеклоочистителя (низкое)
6. Реле звукового сигнала охранной сигнализации 7. Реле правой фары 8. Реле зажигания 1 9. Реле зажигания 2 |
10. Реле вентилятора охлаждения
11. Реле обогревателя заднего стекла 12. Реле звукового сигнала 13. Реле вентилятора |
|

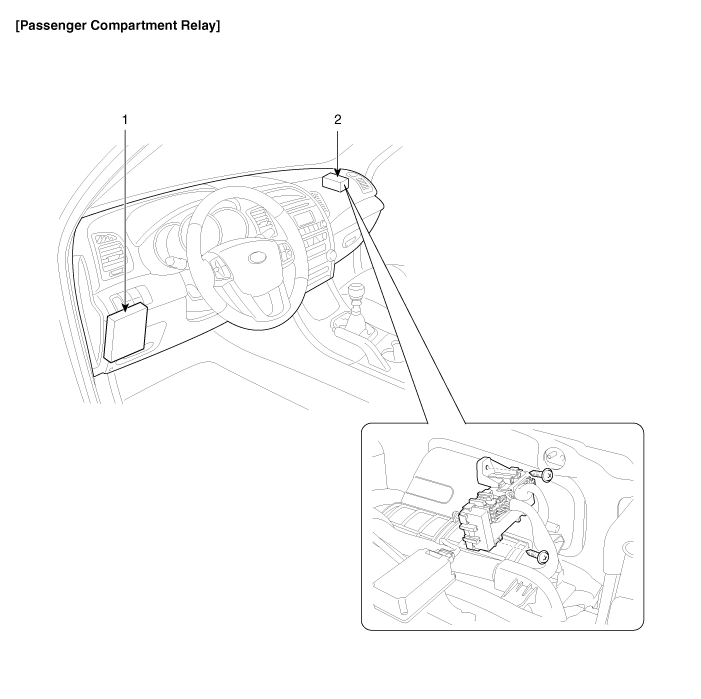

1. ИПМ
2. Реле заднего стеклоочистителя, реле заднего вентилятора, реле обогревателя заднего левого сиденья, Реле обогревателя правого заднего сиденья, реле двухоборотной разблокировки, реле замка багажника (встроенное блок реле ICM) |
