Kia Sorento: Components Location - Automatic Transaxle - Automatic Transaxle System - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: расположение компонентов

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Автоматическая трансмиссия / Автоматическая коробка передач / Расположение компонентов

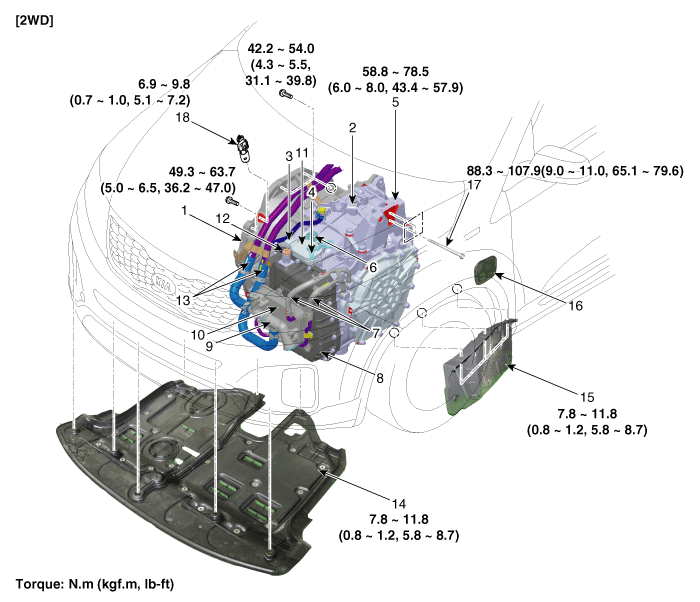

1. Автоматическая коробка передач
2. Кронштейн троса переключения
3. Разъем переключателя блокировки
4. Рычаг ручного управления
5. Кронштейн крепления автоматической коробки передач
6. Разъем электромагнитного клапана
7. Шланг и трубка ATF
8. Крышка корпуса клапана
9. Перепускной клапан
10. Подогреватель ATF
11. Переключатель блокировки
12. Отверстие для впрыска ATF (болт с проушиной)
13. Шланг и трубка охлаждающей жидкости в сборе
14. Под прикрытием
15. Боковая крышка
16. Крышка монтажного кронштейна автоматической коробки передач
17. Болт кронштейна крепления автоматической коробки передач
18. Датчик положения коленчатого вала

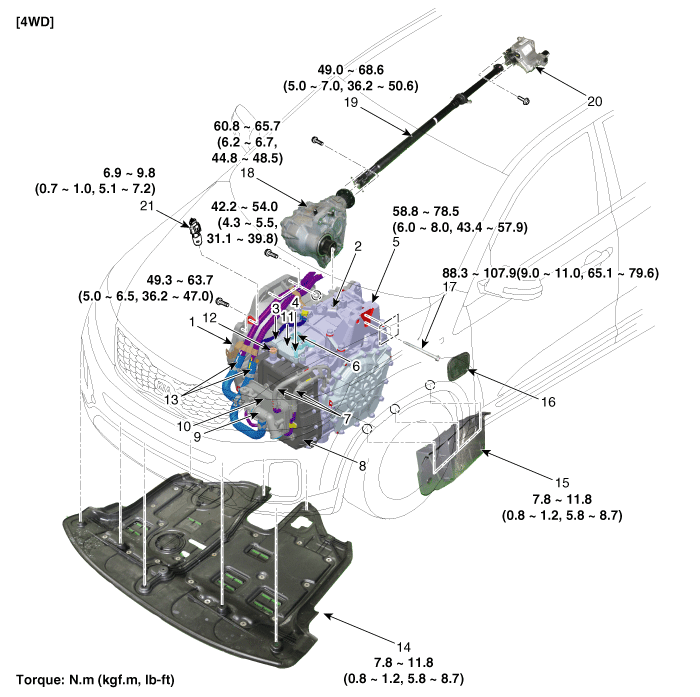

1. Автоматическая коробка передач
2. Кронштейн троса переключения
3. Разъем переключателя блокировки
4. Рычаг ручного управления
5. Кронштейн крепления автоматической коробки передач
6. Разъем электромагнитного клапана
7. Шланг и трубка ATF
8. Крышка корпуса клапана
9. Перепускной клапан
10. Подогреватель ATF
11. Переключатель блокировки
12. Отверстие для впрыска ATF (болт с проушиной)
13. Шланг и трубка охлаждающей жидкости в сборе
14. Под прикрытием
15. Боковая крышка
16. Крышка монтажного кронштейна автоматической коробки передач
17. Болт кронштейна крепления автоматической коробки передач
18. Трансфер в сборе
19. Карданный вал
20. Муфта в сборе
21. Датчик положения коленчатого вала

Автоматическая коробка передач
...
Удаление
1. Снимите кожух двигателя. (См. Механическая система двигателя — «Крышка двигателя») 2. Снимите воздушный фильтр в сборе и воздушный фильтр...
