Функция терминала ЕСМ

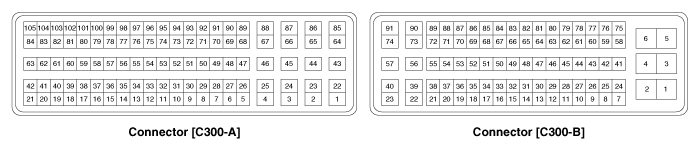

Соединитель [C300-A]
Приколоть
Нет.
Описание
Подключен к
1
Выход управления катушкой зажигания (цилиндр №2)
[Тип не умного ключа]
Катушка зажигания (цилиндр №2) [не умный ключ]
Выход управления катушкой зажигания (цилиндр №3)
[тип смарт-ключа]
Катушка зажигания (цилиндр №3) [тип смарт-ключа]
2
-

3
-

4
-

5
ETC Motor [+] управляющий выход
ЭТК Мотор
6
ETC Motor [-] управляющий выход
ЭТК Мотор
7
-

8
-

9
-

10
-

11
-

12
Питание датчика (+5В)
Датчик давления в рампе (RPS)
Датчик давления кондиционера (APT)
Датчик давления в топливном баке (FTPS)
13
-

14
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] входной сигнал
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
15
-

16
-

17
-

18
-

19
-

20
Вход сигнала датчика давления в топливном баке (FTPS)
Датчик давления в топливном баке (FTPS)
21
-

22
Выход управления катушкой зажигания (цилиндр № 4)
[Тип не умного ключа]
Катушка зажигания (цилиндр №4) [не умный ключ]
Выход управления катушкой зажигания (цилиндр №1)
[тип смарт-ключа]
Катушка зажигания (цилиндр №1) [тип смарт-ключа]
23
-

24
-

25
-

26
-

27
-

28
-

29
-

30
-

31
-

32
-

33
Питание датчика (+5В)
Датчик положения дроссельной заслонки (TPS) 1,2
34
-

35
Масса датчика
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
36
-

37
-

38
-

39
Входной сигнал датчика давления в рампе (RPS)
Датчик давления в рампе (RPS)
40
-

41
Масса датчика
Датчик давления в топливном баке (FTPS)
42
-

43
-

44
-

45
-

46
-

47
-

48
-

49
-

50
-

51
-

52
-

53
-

54
Масса датчика
Датчик положения дроссельной заслонки (TPS) 1,2
55
Масса датчика
Датчик положения акселератора (APS) 2
56
Масса датчика
Датчик положения акселератора (APS) 1
57
Линия связи иммобилайзера
Модуль управления смарт-ключом [с системой запуска двигателя кнопкой]
Модуль управления иммобилайзером [без кнопки запуска двигателя]
58
-

59
Вход сигнала датчика температуры впускного воздуха (IATS)
Датчик температуры впускного воздуха (IATS)
60
Масса датчика
Датчик давления в рампе (RPS)
61
Масса датчика
Датчик абсолютного давления во впускном коллекторе (MAPS)
Датчик температуры впускного воздуха (IATS)
62
Масса датчика
Датчик температуры охлаждающей жидкости двигателя (ECTS)
63
Вход сигнала датчика температуры охлаждающей жидкости двигателя (ECTS)
Датчик температуры охлаждающей жидкости двигателя (ECTS)
64
Выход управления катушкой зажигания (цилиндр №3)
[Тип не умного ключа]
Катушка зажигания (цилиндр №3) [не умный ключ]
Выход управления катушкой зажигания (цилиндр №2)
[тип смарт-ключа]
Катушка зажигания (цилиндр №2) [тип смарт-ключа]
65
-

66
-

67
-

68
-

69
-

70
-

71
-

72
-

73
-

74
-

75
Вход сигнала датчика положения дроссельной заслонки (TPS) 2
Датчик положения дроссельной заслонки (TPS) 2
76
Вход сигнала датчика положения акселератора (APS) 2
Датчик положения акселератора (APS) 2
77
Датчик положения акселератора (APS) 1 вход сигнала
Датчик положения акселератора (APS) 1
78
-

79
-

80
Масса датчика
Датчик давления кондиционера (APT)
81
-

82
Вход сигнала датчика абсолютного давления в коллекторе (MAPS)
Датчик абсолютного давления во впускном коллекторе (MAPS)
83
Rc/Rp (напряжение ячейки насоса)
Датчик кислорода с подогревом [ряд 1/датчик 1]
84
VS-/IP- (Общее основание для VS, IP)
Датчик кислорода с подогревом [ряд 1/датчик 1]
85
Выход управления катушкой зажигания (цилиндр №1)
[Тип не умного ключа]
Катушка зажигания (цилиндр №1) [не умный ключ]
Выход управления катушкой зажигания (цилиндр № 4)
[тип смарт-ключа]
Катушка зажигания (цилиндр №4) [тип смарт-ключа]
86
-

87
-

88
-

89
-

90
-

91
-

92
-

93
-

94
-

95
-

96
Датчик положения дроссельной заслонки (TPS) 1 сигнальный вход
Датчик положения дроссельной заслонки (TPS) 1
97
Питание датчика (+5В)
Датчик положения акселератора (APS) 2
98
Питание датчика (+5В)
Датчик положения акселератора (APS) 1
99
-

100
-

101
Вход сигнала датчика давления кондиционера (APT)
Датчик давления кондиционера (APT)
102
-

103
Питание датчика (+5В)
Датчик абсолютного давления во впускном коллекторе (MAPS)
104
Rc (компенсационное сопротивление)
Датчик кислорода с подогревом [ряд 1/датчик 1]
105
VS+ (напряжение элемента NERNST)
Датчик кислорода с подогревом [ряд 1/датчик 1]

Соединитель [C300-B]
Приколоть
Нет.
Описание
Подключен к
1
Земля блока ЕСМ
Заземление
2
Земля блока ЕСМ
Заземление
3
Мощность батареи (В+)
Главное реле
4
Земля блока ЕСМ
Заземление
5
Мощность батареи (В+)
Главное реле
6
Мощность батареи (В+)
Главное реле
7
-

8
Вход сигнала датчика положения коленчатого вала (CKPS)
Датчик положения коленчатого вала (CKPS)
9
-

10
Вход сигнала переключателя тормоза 2
Тормозной переключатель
11
-

12
-

13
-

14
-

15
Вход сигнала ШИМ генератора (FR)
Генератор
16
Выход сигнала ШИМ генератора (COM)
Генератор
17
Вход сигнала электрической нагрузки [Wiper]
Реле стеклоочистителя
18
-

19
-

20
Расположение компонентов
1. Модуль управления двигателем (ECM) 2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Положение дроссельной заслонки...
Схема блока управления двигателем (ECM)
...
