Kia Soul EV: сдержанность / Компоненты и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Сдержанность
/ Компоненты и расположение компонентов

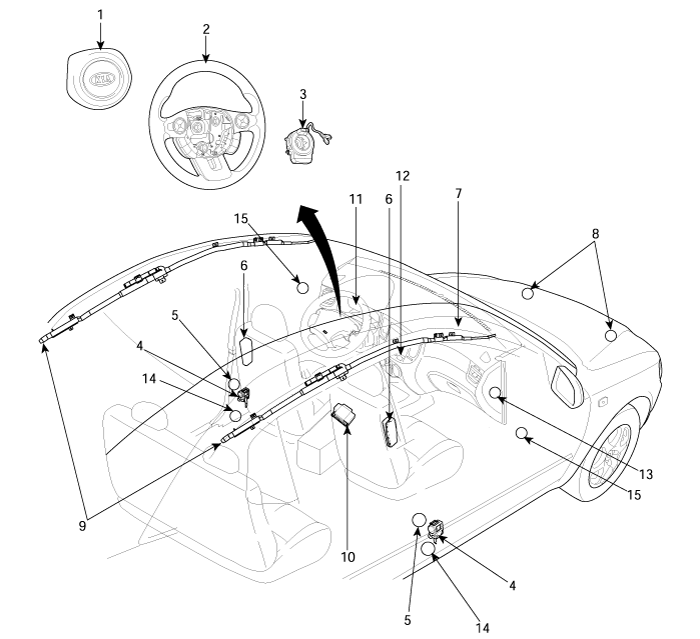

| Компоненты |
|
1. Подушка безопасности водителя (DAB)
2. Рулевое колесо 3. Часовая пружина 4. Преднатяжитель ремня безопасности (BPT) 5. Датчик бокового удара (SIS) 6. Боковая подушка безопасности (SAB) 7. Подушка безопасности пассажира (PAB) |
8. Датчик лобового столкновения (FIS)
9. Шторка безопасности (CAB) 10. Модуль управления дополнительной удерживающей системой (SRSCM) 11. Сигнальная лампа подушки безопасности 12. Устройство аварийного крепления (EFD) 13. Датчик бокового удара давления (PSIS) |
| Расположение компонентов |

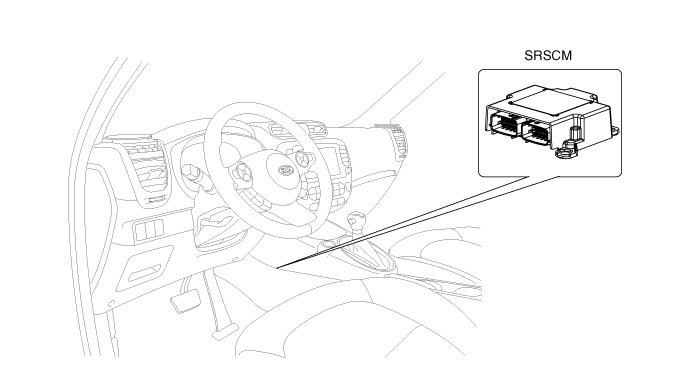

| Модуль управления дополнительной системой пассивной безопасности (SRSCM) |

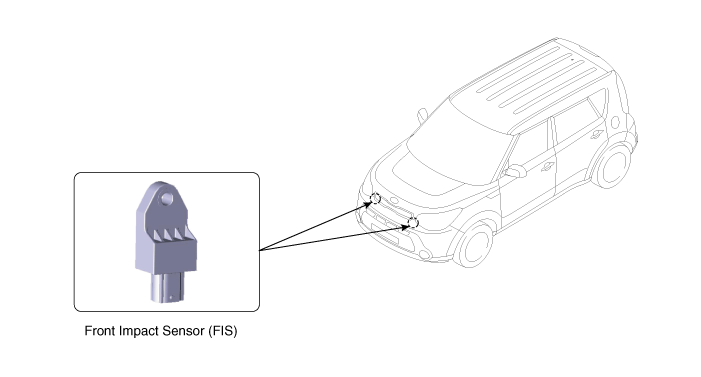

| Датчик фронтального удара (FIS) |

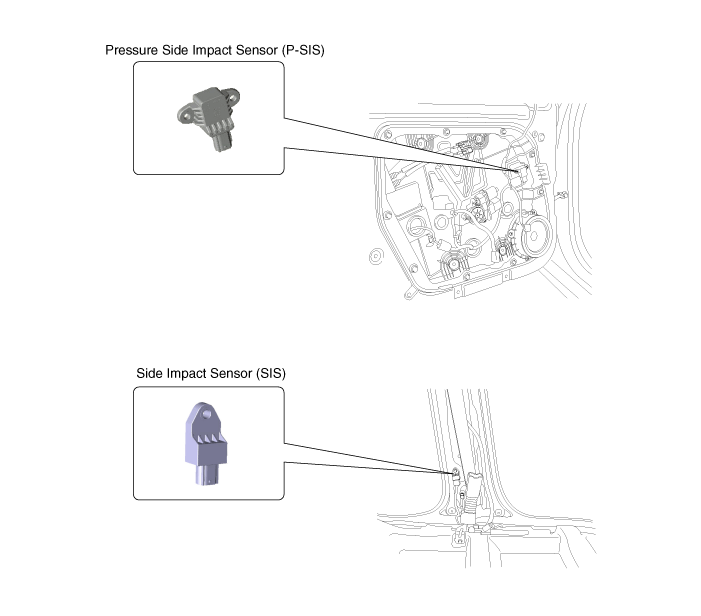

| Датчик бокового удара (SIS) |

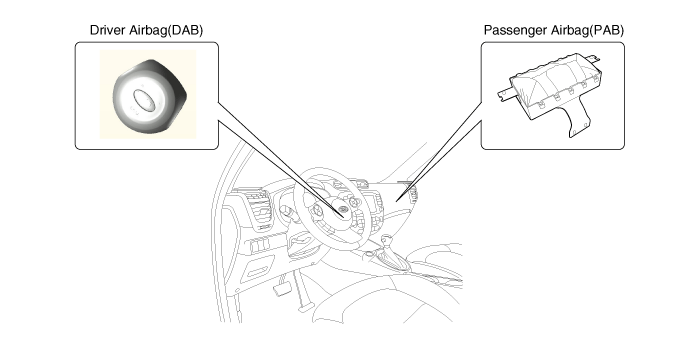

| Подушка безопасности водителя (DAB) / подушка безопасности пассажира (PAB) |

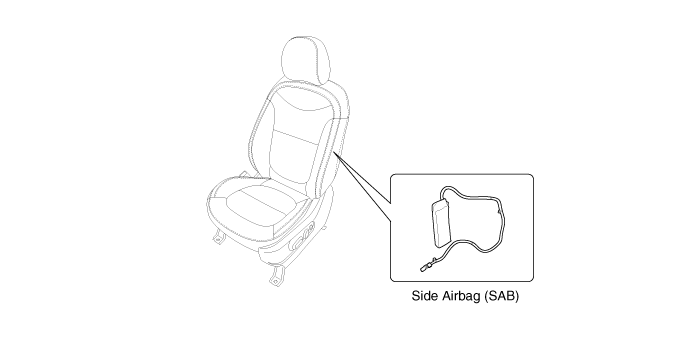

| Боковая подушка безопасности (SAB) |

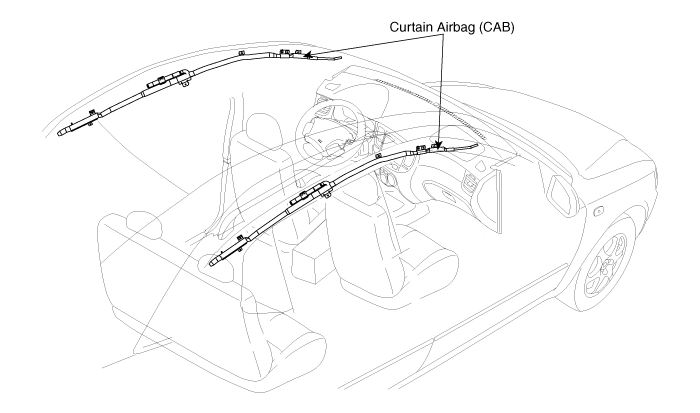

| Шторка безопасности (CAB) |

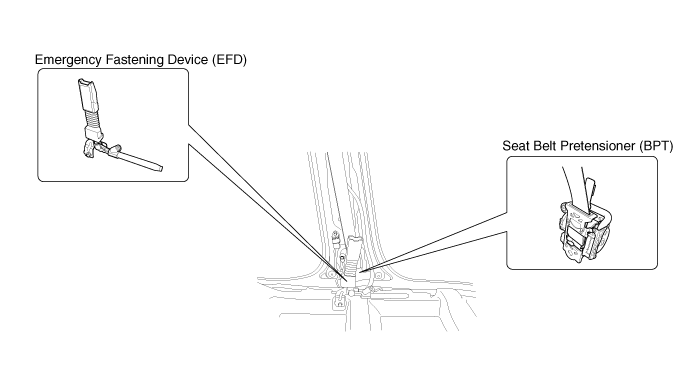

| Преднатяжитель ремня безопасности (BPT) / Аварийное застегивающее устройство (EFD) |
Технические характеристики
Момент затяжки
АртикулNmkgf.mlb-ftПодушка безопасности пассажира (PAB)7.8 ~ 11.80.8 ~ 1.25.9 ~ 8.6Шторная подушка безопасности (CAB)Болт7.8 ~ 11.80.8 ~ 1.25.9 ~ 8.6Гайка3.9 ~ 5.90.4 ~ 0.62.9 ~ 4.4Боковая подушка безопасности (SAB)5.9 ~ 7.80.6 ...
Описание и работа
Активация сигнальной лампы
Поведение контрольной лампы после включения зажигания
Как только рабочее напряжение подается на вход зажигания SRSCM, SRSCM активирует контрольную лампу для проверки лампы.
Т ...
