Kia Soul EV: BCM (модуль управления кузовом) / описание и работа
| Описание |

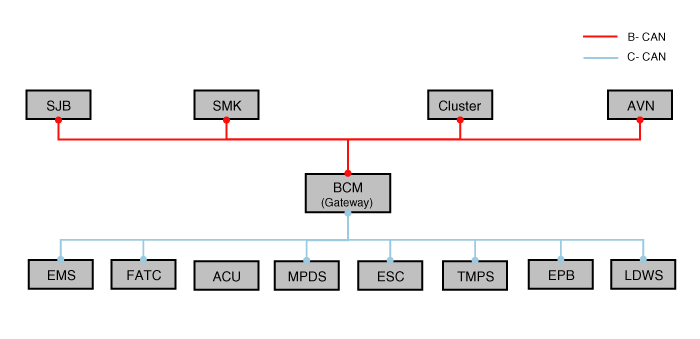

| CAN-коммуникация BCM |
Функция
|
Функция
|
Описание
|
|
|
Таймер
|
Дефростер
|
При включенном зажигании функция управления задним отопителем
|
|
Безопасное окно с электроприводом
|
В соответствии с положением ключа, управление стеклоподъемниками
|
|
|
Задняя дверь
|
Функция управления открытием и открытием задней двери
|
|
|
Тревога паники
|
Использование функции поиска RKE My Vehicle Search
|
|
|
Вождение
|
Соленоид банкомата
|
Рычаг переключения передач Автоматическая функция защиты от разблокировки
|
|
Внутренняя лампа
|
Комнатная лампа
|
Функция управления комнатной лампой
|
|
Наружная лампа
|
Задний фонарь
|
Функция управления внутренним освещением и задними фонарями
|
|
H/Lamp Low & High
|
Функция управления фарами ближнего/высокого/ближнего света
|
|
|
Передняя противотуманная фара
|
Функция управления передними противотуманными фарами
|
|
|
АВ Хвост
|
Функция управления подсветкой Autolight Interlock
|
|
|
ДХО
|
Когда ключ включает зажигание в дневное время. Специальная функция управления освещением ДХО
|
|
|
Стеклоочиститель
|
Стеклоочиститель Низкий/Высокий
|
Функция управления низким/высоким уровнем переднего стеклоочистителя
|
|
Стеклоочиститель ТУМАН
|
Функция управления туманом переднего стеклоочистителя
|
|
|
Стеклоочиститель (ПЕРЕДНИЙ, ЗАДНИЙ)
|
При включении переднего/заднего омывателя функция выходного сигнала двигателя омывателя
|
|
|
Стеклоочиститель INT
|
В соответствии с входным сигналом прерывистой громкости функция управления передним стеклоочистителем
|
|
|
Задний низкий
|
Функция контроля низкого уровня заднего стеклоочистителя
|
|
|
Задний INT
|
Функция управления задним стеклоочистителем INT
|
|
|
Предупреждение
|
ДРВ СБР
|
Функция предупреждения о непристегнутом ремне водителя
|
|
Предупреждение об срабатывании ключа
|
Когда ключ включает ACC и дверь водителя открыта, функция предупреждения
|
|
|
Предупреждение о стояночном тормозе
|
Когда стояночный тормоз включен и автомобиль движется, функция предупреждения
|
|
|
Предупреждение системы SMK
|
Функция предупреждения SMK
|
|
|
Предупреждение о ключевом обучении
|
Когда обучение RKE завершено, функция предупреждения
|
|
|
Дверь
|
КРУШЕНИЕ
|
Когда автомобиль падает, функция управления отпиранием всех дверей
|
|
Автоматическая блокировка/разблокировка дверей
|
В соответствии с настройкой USM функция автоматического управления дверью/блокировкой/разблокировкой
|
|
|
Наружное зеркало
|
Выходная функция складывания/раскладывания наружного зеркала заднего вида
|
|
Компоненты и расположение компонентов
Компоненты
Информация о выводах разъема
№Разъем A (24-контактный)Разъем B (20-контактный)Разъем C (26-контактный)Разъем D (16-контактный)1Аккумулятор (+)LIN (PAS)Питание двигателя омывателя-2IGN 1Заливная горловина (Зарядка до ...
Схематические диаграммы
Принципиальная электрическая схема
...
