Процедуры ремонта напольной консоли в сборе

Замена

Наденьте перчатки, чтобы защитить руки.

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Потяните в направлении стрелки и снимите ручку переключения передач.

   Убегающая сила: 55 ± 10 кгс



2. 2
   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



3. 3
   Отсоедините разъем индикатора (A), разъем переключателя кнопки пуска/остановки (B) и разъем мультимедийного разъема (C).



4. 4
   Нажмите на стопорный штифт и отсоедините разъем EPB.



5. 5
   Снимите крышку отверстия (А).



6. 6
   Снимите боковую крышку консоли (А), сдвинув ее назад. [левый]



   При установке вставьте переднюю часть боковой крышки консоли (B) в крючок (A).

   [Правый]



   При установке вставьте переднюю часть боковой крышки консоли (B) в отверстие (A).

7. 7

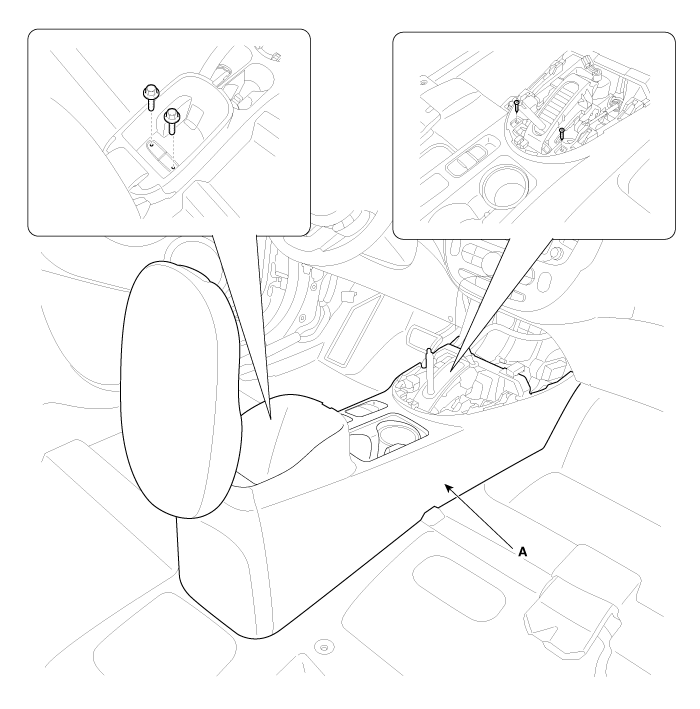

   Ослабив крепежные винты и болты, снимите напольную консоль в сборе (А).



8. 8
   Установите в порядке, обратном снятию.

   Убедитесь, что разъемы подключены правильно. Замените все поврежденные клипсы.
