Kia Soul EV: Процедуры ремонта панорамного люка / переднего стекла

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Панорамный люк / Процедуры ремонта лобового стекла

Удаление
•
Чтобы снять переднее стекло, используйте инструменты, показанные на следующем рисунке:
[Схема инструментов]

Квадратный провод
Проволочный захват вставного типа
[Схема сборки инструмента]
•
Вставьте и закрепите квадратный провод в отверстие для вставки проволочного зажима .

1.
Нажмите переключатель панорамного люка, чтобы полностью открыть подвижное стекло.
2.
Снимите боковой молдинг крыши.
(См. Боковые молдинги кузова — «Боковые молдинги крыши»)
3.

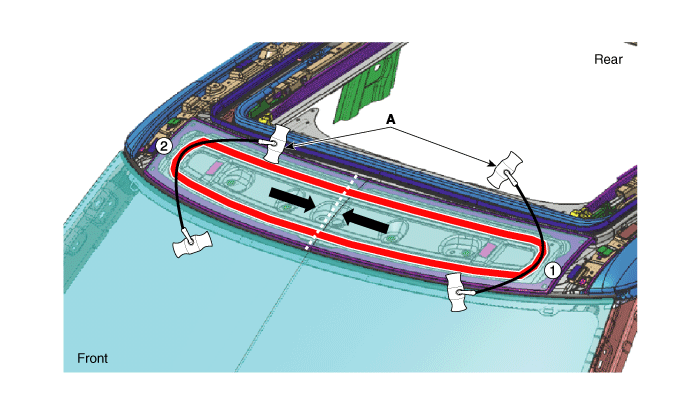

Потяните квадратный провод (A) влево и вправо, затем усилием в направлении стрелки, чтобы срезать остатки герметика.
•
Более длинные провода требуют большей мощности, поэтому разделите Раздел и пополам, чтобы срезать остатки герметика.
•
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
•
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
•
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
•
Будьте осторожны, чтобы не повредить корпус.

4.
Аккуратно снимите переднее стекло (А), не повредив его.

Монтаж
•
Для установки переднего стекла используйте инструменты, показанные на следующем рисунке:
[Схема инструментов]

Сопло для герметика
Клей-герметик для автомобильных стекол
Пистолет для герметика
1.
Установите боковой молдинг крыши.
2.
Нажмите переключатель панорамного люка, чтобы полностью закрыть подвижное стекло.
3.

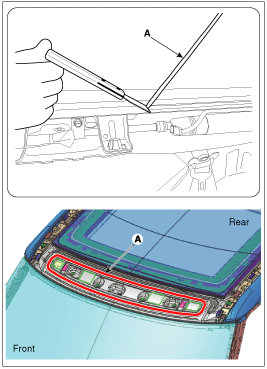

Используйте лезвие, чтобы срезать остатки герметика (A) вокруг панели кузова.
•
Срезая остатки герметика вокруг панели корпуса, не забудьте оставить около 2 мм герметика от клейкой поверхности.
•
Убедитесь, что поверхность краски кузова не повреждена.
•
Если он поврежден, нанесите краску или ингибитор ржавчины для обслуживания.

4.

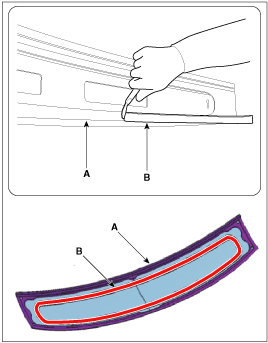

Если переднее стекло (A) используется повторно, используйте лезвие, чтобы удалить остатки герметика (B) вокруг панели кузова.

5.
Используйте спирт или пневматический пистолет, чтобы очистить края панели корпуса и переднего стекла.
6.

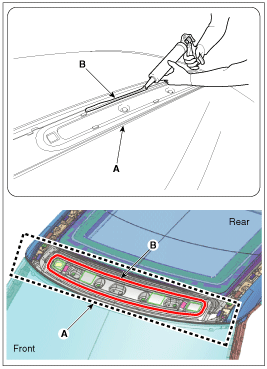

С помощью пистолета для герметика нанесите герметик (B) вокруг панели кузова (A).
•
При использовании пистолета для герметика для нанесения герметика убедитесь, что герметик не треснул, чтобы предотвратить утечку воды.

7.
Установите переднее стекло (А) свободно на панель кузова.

8.
Проверьте шаг и зазор до того, как переднее стекло (A) будет полностью установлено.
9.
Наклейте ленту вокруг переднего стекла, чтобы стекло не отрывалось.
•
При чрезмерном нанесении герметика он может вытекать из тело. Используйте спирт или чистящее средство, чтобы вытереть остатки герметика.

•
Установите лобовое стекло и поставьте автомобиль на ровную поверхность минимум на 4 часа.
•
Если вам нужно управлять автомобилем, обязательно МЕДЛЕННО ведите автомобиль в течение как минимум 8 часов после монтажа.
•
Предупредите водителя, чтобы он в течение 2-3 дней не управлял автомобилем агрессивно или не ездил на нем по неровному дорожному покрытию.
