Kia Soul EV: Процедуры ремонта панорамного люка / жалюзи

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Панорамный люк / Процедуры ремонта жалюзи

Удаление

Откройте шторку с помощью переключателя панорамного люка.

•	Оставьте 10 ~ 20 см (0,3937 ~ 0,7874 дюйма) рулонной шторы неоткрытыми.

2.	Снимите обшивку крыши. (См. Обшивка крыши — «Сборка обшивки крыши»)

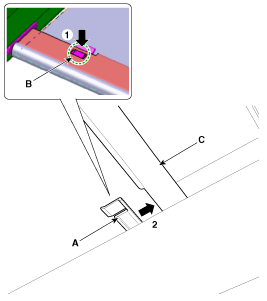

3.	Снимите штангу жалюзи (C), нажав на верхнюю часть стопорный штифт (B), расположенный с обеих сторон башмака рулонной шторы (A).

4.	Вставьте фиксированный штифт (B) в отверстие, расположенное внутри паза. правого бокового кронштейна рулонной шторы (A). Будьте осторожны, чтобы не снять напряжение.

5.	Снимите нижнюю опору жалюзи (А), ослабив крепежные винты.

Монтаж

1.	Установите боковой кронштейн рулонной шторы (А) в направляющий паз (В).

2.	Затяните крепежные винты после установки нижней опоры жалюзи (А).

3.	Снимите фиксирующий штифт (B), расположенный внутри правого бокового кронштейна жалюзи (A).

4.	Установите стержень жалюзи (A) поверх башмака жалюзи (B).

5.	Вставьте штангу жалюзи (А) в башмак жалюзи (В).

6.	Установить отделку крыши.

Полностью закройте подвижное стекло с помощью переключателя панорамного люка.

•	Регулировка натяжения рулонных штор

(1)	Вставьте фиксированный штифт (B) в отверстие, расположенное внутри паза. правого бокового кронштейна рулонной шторы (A). Будьте осторожны, чтобы не снять напряжение.

(2)	Снимите нижнюю опору рулонной шторы.

(3)	Нажмите на стопорный штифт (A), а затем снимите и надавите на рулонную штору (B) в направлении, указанном стрелкой.

(4)	Снимите рулонную штору (А) с опорного кронштейна рулонной шторы (В).

(5)

Удалите фиксированный штифт (B) из паза правого бокового кронштейна рулонной шторы (A).

•	Будьте осторожны, чтобы не повредить руку, когда натяжение бокового кронштейна рулонной шторы ослабевает.

(6)

Поверните ткань валика (B), удерживая боковой кронштейн ткани валика (A).

•	Будьте осторожны, чтобы не повредить руку, когда натяжение бокового кронштейна рулонной шторы ослабевает.

•	Поверните его 12 раз по часовой стрелке.

(7)	Вставьте фиксированный штифт (B) в отверстие, расположенное внутри паза. правого бокового кронштейна рулонной шторы (A). Будьте осторожны, чтобы не снять напряжение.

(8)	Установите рулонную штору на опорный кронштейн рулонной шторы.
