Kia Soul EV: Компоненты и расположение компонентов контроллера / обогревателя и блока управления кондиционером (FATC)
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Отопление, вентиляция, кондиционирование воздуха
/
Контроллер

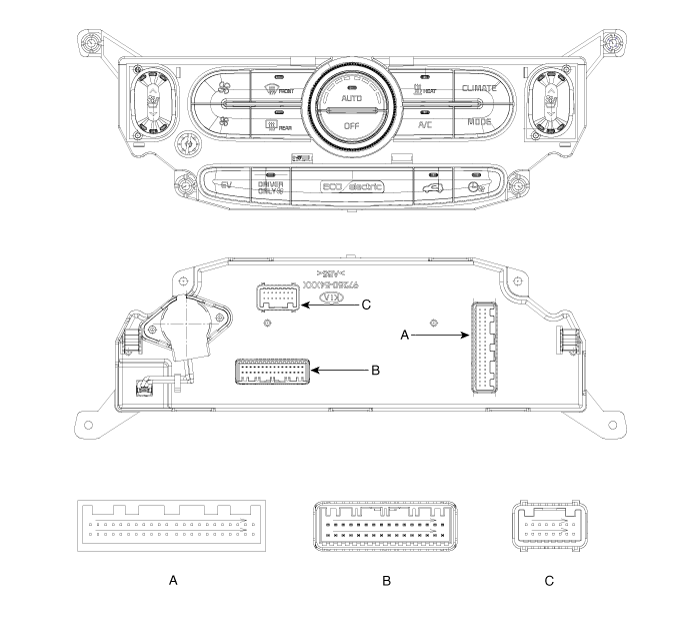

/ Блок управления отопителем и кондиционером (FATC) Компоненты и расположение компонентов
| Компоненты |
Функция контактов разъема
|
Пин №
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
ИЛЛ (+)
|
Земля
|
Блокировка электрического компрессора (+)
|
|
2
|
Датчик REF (+5В)
|
Масса датчика
|
Блокировка электрического компрессора (-)
|
|
3
|
C_CAN Высокий
|
Вентилятор ШИМ ВХОД
|
Блокировка высоковольтного нагревателя PTC (+)
|
|
4
|
C_CAN НИЗКИЙ
|
Диагностика ионизатора
|
Блокировка высоковольтного нагревателя PTC (-)
|
|
5
|
Привод режима водителя (VENT)
|
-
|
ПАБ IGN3
|
|
6
|
Активатор режима водителя (DEF)
|
ЧИСТЫЙ сигнал
|
Сигнал включения PAB
|
|
7
|
Активатор режима водителя F/B
|
Привод пассажирского режима (VENT)
|
Сигнал отключения PAB
|
|
8
|
Впускной привод (FRE)
|
Привод пассажирского режима (DEF)
|
СБР
|
|
9
|
Впускной привод (REC)
|
Привод пассажирского режима F/B
|
Rr ЛЕВЫЙ SBR
|
|
10
|
Впускной привод F/B
|
Активатор защиты от запотевания (ОТКРЫТ)
|
Рр ЦЕНТР СБР
|
|
11
|
К-ЛАЙН
|
Активатор защиты от запотевания (ЗАКРЫТО)
|
R R RIGHT SBR
|
|
12
|
HTD
|
Активатор защиты от запотевания F/B
|
-
|
|
13
|
Переключатель заднего обогревателя
|
Датчик левого воздуховода (+)
|
-
|
|
14
|
Темп. управляющий привод (ОХЛАЖДЕНИЕ)
|
Датчик напольного левого воздуховода (+)
|
-
|
|
15
|
Темп. сервопривод (ТЕПЛЫЙ)
|
IGN3
|
-
|
|
16
|
Темп. Привод управления F/B
|
IGN2
|
-
|
|
17
|
Индикатор обогревателя левого сиденья - НИЗКИЙ
|
-
|
?
|
|
18
|
Индикатор обогревателя левого сиденья — СРЕДНИЙ
|
2-ХОДОВОЙ клапан №1 (+)
|
|
|
19
|
Индикатор обогревателя левого сиденья - ВЫСОКИЙ
|
3-ХОДОВОЙ клапан №1 (+)
|
|
|
20
|
ИЛЛ - (РЕО)
|
3-ХОДОВОЙ клапан №2 (+)
|
|
|
21
|
УДЕРЖАНИЕ (+)
|
2-ХОДОВОЙ клапан №2 (+)
|
|
|
22
|
Выключатель обогревателя левого сиденья
|
КЛИМАТ_МОГУТ ВЫСОКАЯ
|
|
|
23
|
Левый индикатор вентиляции - НИЗКИЙ
|
КЛИМАТ_CAN НИЗКИЙ
|
|
|
24
|
Левый индикатор вентиляции — MID
|
ВЛАЖНОСТЬ (ШИМ)
|
|
|
25
|
Левый индикатор вентиляции — ВЫСОКИЙ
|
Сигнал датчика давления воздуха
|
|
|
26
|
Выключатель обогревателя правого сиденья
|
Сигнал датчика температуры хладагента №1
|
|
|
27
|
Датчик окружающей среды (+)
|
Сигнал датчика температуры хладагента №2
|
|
|
28
|
Датчик испарителя (+)
|
ВЫХОД клапана охлаждающей жидкости
|
|
|
29
|
Правый индикатор вентиляции - НИЗКИЙ
|
IGN3
|
|
|
30
|
Индикатор правой вентиляции - MID
|
Вентилятор IS
|
|
|
31
|
Правый индикатор вентиляции - ВЫСОКИЙ
|
Батарея
|
|
|
32
|
Фотодатчик (-)
|
Батарея
|
|
|
33
|
Правый переключатель вентиляции
|
?
|
?
|
|
34
|
Левый переключатель вентиляции
|
||
|
35
|
Вентилятор INH
|
||
|
36
|
MM_CAN ВЫСОКИЙ
|
||
|
37
|
MM_CAN НИЗКИЙ
|
||
|
38
|
Индикатор обогревателя правого сиденья - НИЗКИЙ
|
||
|
39
|
Индикатор обогревателя правого сиденья - СРЕДНИЙ
|
||
|
40
|
Индикатор обогревателя правого сиденья - ВЫСОКИЙ
|
Контроллер
...
Процедуры ремонта блока управления отопителем и кондиционером (FATC)
Самодиагностика
1.
Процесс самодиагностики
2.
Как прочитать код самодиагностики
После того, как панель дисплея мигает три раза каждые 0,5
во-вторых, на сету мигает соответствующий код неисправности...
