Процедуры ремонта блока управления отопителем и кондиционером (FATC)

Самодиагностика

1. 1

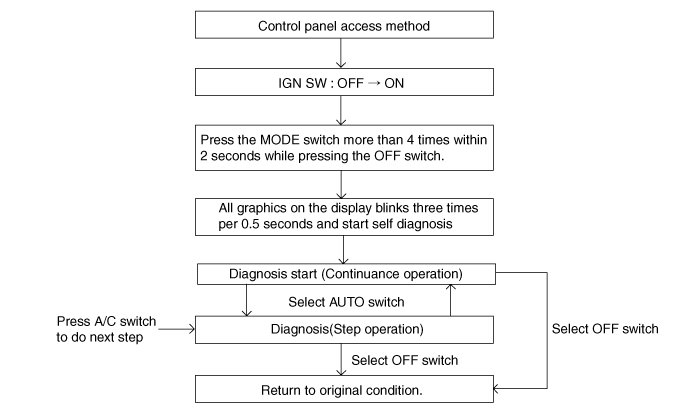

   Процесс самодиагностики



2. 2

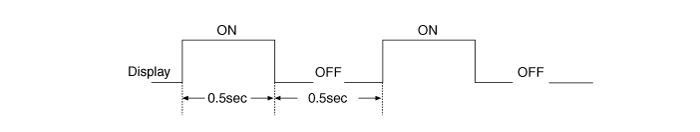

   Как прочитать код самодиагностики После того, как панель дисплея мигает три раза каждые 0,5 во-вторых, соответствующий код неисправности мигает при установленной температуре панели дисплея каждые 0,5 секунды и будут показывать две цифры. Коды отображается в числовом формате
3. 3
   Отображение кода неисправности

   1. Непрерывная работа: Код DTC для одного.

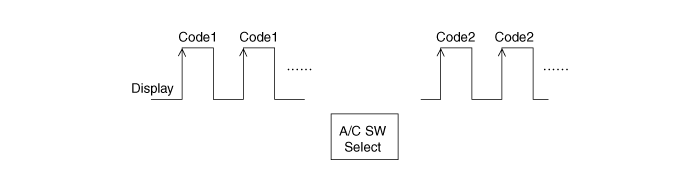

   2. Непрерывная работа: код DTC для двух или более.



   3. ШАГОВАЯ операция

      А.	То же, что и непрерывная работа в нормальном режиме или с одним кодом неисправности.

      Б.	Код DTC для двух или более.



4. 4
   Если во время проверки отображаются коды неисправностей, проверьте возможные причины неисправности, обратившись к кодам неисправностей.

   Код самодиагностики	Описание проблемы	код неисправности
   00	Нормальный	-
   11	ДАТЧИК INCAR Открыт (ОТКРЫТО, напряжение INCAR F/B больше или равно 4,9 В)	B1234
   12	ДАТЧИК INCAR Короткий (КОРОТКОЕ ЗАМЫКАНИЕ, напряжение INCAR F/B меньше или равно 0,1 В)	B1233
   13	ДАТЧИК ОКРУЖАЮЩЕЙ СРЕДЫ Открыт (ОТКРЫТО, ОКРУЖАЮЩЕЕ напряжение F/B больше или равно 4,9 В)	B1238
   14	ДАТЧИК ОКРУЖАЮЩЕЙ СРЕДЫ Короткий (КОРОТКОЕ, ОКРУЖАЮЩЕЕ напряжение F/B меньше или равно 0,1 В)	B1237
   17	ДАТЧИК ИСПАРИТЕЛЯ Открыт (ОТКРЫТО, напряжение EVAP F/B больше или равно 4,9 В)	B1242
   18	ДАТЧИК ИСПАРЕНИЯ Короткий (КОРОТКОЕ ЗАМЫКАНИЕ, напряжение EVAP F/B меньше или равно 0,1 В)	B1241
   19	ПОТЕНЦИОМЕТР ДВЕРИ ТЕМПЕРАТУРЫ ВОДИТЕЛЯ Открыт/закорочен Открытый диапазон: напряжение Temp F/B больше или равно 4,9 В Короткий диапазон: напряжение Temp F/B меньше или равно 0,1 В	B1245 (открытый) B1246 (короткометражный)
   20	ПОТЕНЦИОМЕТР ДВЕРИ ТЕМПЕРАТУРЫ ВОДИТЕЛЯ Неисправность	B2406
   21	ПОТЕНЦИОМЕТР ДВЕРИ РЕЖИМ DR Открыт/закорочен Открытый диапазон: DR MODE F/B напряжение больше или равно 4,9 В Короткий диапазон: DR MODE F/B напряжение меньше или равно 0,1 В	B1249 (открытый) B1250 (короткометражный)
   22	DR MODE DOOR POTENTIOMETER Неисправность	B2409
   23	ДАТЧИК АВТО ОБЕСПЕЧИВАНИЯ Открыт	B1282
   24	ДАТЧИК АВТО ОБЕСПЕЧИВАНИЯ Короткое замыкание	B1281
   25	ПОТЕНЦИОМЕТР ВПУСКНОЙ ДВЕРИ Открыт/Закорочен Открытый диапазон: напряжение INTAKE F/B больше или равно 4,9 В Короткий диапазон: напряжение INTAKE F/B меньше или равно 0,1 В	B1208 (открытый) B1209 (короткометражный)
   26	ПОТЕНЦИОМЕТР ВПУСКНОЙ ДВЕРИ Неисправность	B2408
   27	ПОТЕНЦИОМЕТР ДВЕРИ РЕЖИМА PS Открыт/закорочен Открытый диапазон: напряжение PS MODE F/B больше или равно 4,9 В Короткий диапазон: напряжение PS MODE F/B меньше или равно 0,1 В	B1206 (открытый) B1207 (короткий)
   28	PS MODE DOOR POTENTIOMETER Неисправность	B2416
   33	DEF DOOR POTENTIOMETER Open/Short Открытый диапазон: напряжение DEF F/B больше или равно 4,9 В Короткий диапазон: напряжение DEF F/B меньше или равно 0,1 В	B1283 (открытый) B1284 (короткометражный)
   34	DEF DOOR POTENTIOMETER Неисправность	B1285
   48	VEHICLE SPEED CAN Ошибка сигнала	B1686
   50	КЛАСТЕР Ошибка ионизатора [Напряжение сигнала DIAG менее 2,0 В]	B1688
   51	ДАТЧИК КАНАЛА-ДР ВЕНТИЛЯТОР Открыт (ОТКРЫТ, НАПРЯЖЕНИЕ ВЕНТИЛЯЦИОННОГО ВЕНТИЛЯТОРА ДАТЧИКА ВОЗДУХА выше 4,9 В)	B2187
   52	DUCT SENSOR-DR VENT Короткий (КОРОТКОЕ ЗАМЫКАНИЕ, НАПРЯЖЕНИЕ ВЕНТИЛЯЦИОННОГО ВЕНТИЛЯЦИОННОГО ДАТЧИКА КАНАЛА менее 0,1 В)	B1286
   53	DUCT SENSOR-DR FLOOR Open (ОТКРЫТ, НАПРЯЖЕНИЕ F/B ДАТЧИКА КАНАЛА DR FLOOR F/B больше 4,9 В)	B1289
   54	DUCT SENSOR-DR FLOOR Short (КОРОТКОЕ ЗАМЫКАНИЕ, НАПРЯЖЕНИЕ F/B ДАТЧИКА КАНАЛА DR FLOOR F/B менее 0,1 В)	B1288
   61	Ecomp_Wait_Потеря связи	Б1807
   62	Ecomp_Wait_Низкое напряжение	B1821
   63	Ecomp_Wait_High_Voltage	B1822
   64	Ecomp_Wait_Over_Heat_Protection	B1823
   65	Ecomp_Wait_Over_Current_Protection	B1824
   66	Ecomp_Wait_Low_Temp_Protection	B1825
   67	Потеряна связь с E-Comp	Б160Б
   68	Ecomp_Sleep_Missed_Restart	B1826
   69	Ошибка датчика Ecomp_Sleep_Current	B1827
   70	Ecop_Fault_Short замыкание	Б182Б
   71	Ошибка PTC HTR_LV_Low	B182E
   72	Ошибка PTC HTR_LV_High	B182F
   73	Ошибка PTC HTR_HV_Low	B1830
   74	Ошибка PTC HTR_HV_High	B1831
   75	PTC HTR_Over Current Fault	B1832
   76	PTC HTR_Тепловое отключение Ошибка	B1833
   77	Ошибка теплового отключения PTC HTR_PCB	B1834
   79	PTC HTR_Отказ датчика высокого напряжения	B1835
   80	PTC HTR_Отказ датчика низкого напряжения	B1836
   81	PTC HTR_Отказ датчика тока	B1837
   82	PTC HTR_Open/Short датчика температуры печатной платы	B1838
   83	PTC HTR_обрыв/замыкание датчика внутренней температуры	B1839
   84	Потеряна связь с PTC	Б160К
   85	Цепь блокировки E-COMP РАЗОМКНУТА	B2470
   86	Цепь блокировки PTC высокого напряжения РАЗОМКНУТА	Б1818
   87	2-ходовой клапан №2 ОТКРЫТ	B1858
   88	2-ходовой клапан №2 КОРОТКИЙ	B1859
   89	2-ходовой клапан №1 ОТКРЫТ	B1856
   90	2-ходовой клапан №1 КОРОТКИЙ	B1857
   91	3-ходовой клапан №1 ОТКРЫТ	Б1850
   92	3-ходовой клапан №1 КОРОТКИЙ	B1851
   93	3-ходовой клапан №2 ОТКРЫТ	B1852
   94	3-ходовой клапан №2 КОРОТКИЙ	B1853
   95	Шина FATC C-CAN отключена	B1603
   96	Время ожидания сообщения CAN MCU2 или MCU3	B2210
   97	Превышение времени ожидания сообщения VCU1, VCU5 или VCU10 CAN	B2209
   98	Тайм-аут сообщения BMS1 CAN	B2211
   101	Датчик температуры хладагента (RTS) №1 разомкнут (ОТКРЫТ, напряжение RTS #1 F/B выше 4,9 В)	Б184А
   102	Датчик температуры хладагента (RTS) №1 Короткое замыкание (КОРОТКОЕ ЗАМЫКАНИЕ, напряжение RTS #1 F/B менее 0,1 В)	Б184Б
   103	Датчик температуры хладагента (RTS) №2 разомкнут (ОТКРЫТ, напряжение RTS #2 F/B выше 4,9 В)	B184C
   104	Датчик температуры хладагента (RTS) №2 Короткое замыкание (КОРОТКОЕ ЗАМЫКАНИЕ, напряжение RTS #2 F/B менее 0,1 В)	B184D
   105	ДАТЧИК АПТ Открыт (ОТКРЫТ, напряжение F/B APT SENSOR менее 0,1 В)	B1819
   106	ДАТЧИК АПТ Короткий (КОРОТКОЕ ЗАМЫКАНИЕ, напряжение F/B APT SENSOR больше 4,5 В)	Б1820
   107	ДВИГАТЕЛЬ ВЕНТИЛЯТОРА Заедает	Б1804
   108	Клапан охлаждающей жидкости ОТКРЫТ	Б185А
   109	Клапан охлаждающей жидкости КОРОТКИЙ или заедает	Б185Б

5. 5
   Отказоустойчивый

   Нет.	СИГНАЛ	Сбой в безопасном режиме	Примечания
   1	ДАТЧИК INCAR Короткий	Зафиксировать до 25 °C	Проверьте сигнальную линию.
   2	ДАТЧИК INCAR Открыт	Зафиксировать до 25 °C	Проверьте сигнальную линию.
   3	ДАТЧИК ОКРУЖАЮЩЕЙ СРЕДЫ Короткий	''--'' отображается на экране Альтернативный контроль до 20 °C	Проверьте сигнальную линию.
   4	ДАТЧИК ОКРУЖАЮЩЕЙ СРЕДЫ Открыт	''--'' отображается на экране Альтернативный контроль до 20 °C	Проверьте сигнальную линию.
   5	ДАТЧИК ИСПАРЕНИЯ Короткий	Зафиксировать до -2°C	Проверьте сигнальную линию.
   6	ДАТЧИК ИСПАРИТЕЛЯ Открыт	Зафиксировать до -2°C	Проверьте сигнальную линию.
   7	ПОТЕНЦИОМЕТР ДВЕРИ ТЕМПЕРАТУРЫ ВОДИТЕЛЯ Короткое замыкание	Если заданная температура драйвера ниже 24 °C, задайте холодную температуру, а если она выше 25 °C, задайте теплую температуру.	Проверьте сигнальную линию.
   8	ПОТЕНЦИОМЕТР ДВЕРИ ТЕМПЕРАТУРЫ ВОДИТЕЛЯ Открыт		Проверьте сигнальную линию.
   9	ПОТЕНЦИОМЕТР ДВЕРИ ТЕМПЕРАТУРЫ ВОДИТЕЛЯ Неисправность	Зафиксировать текущую позицию	Проверьте блокировку двигателя постоянного тока или двери.
   10	РЕЖИМ DR ПОТЕНЦИОМЕТР ДВЕРИ Короткое замыкание	Для режима VENT зафиксируйте в положении VENT, в противном случае зафиксируйте в положении DEF.	Проверьте сигнальную линию.
   11	ПОТЕНЦИОМЕТР ДВЕРИ РЕЖИМ DR Открыт		Проверьте сигнальную линию.
   12	DR MODE DOOR POTENTIOMETER Неисправность	Зафиксировать текущую позицию	Проверьте блокировку двигателя постоянного тока или двери.
   13	ПОТЕНЦИОМЕТР ВПУСКНОЙ ДВЕРИ Короткое замыкание	Если выбрано FRE, зафиксируйте в положении FRE, а если выбрано REC, зафиксируйте в положении REC.	Проверьте сигнальную линию.
   14	ПОТЕНЦИОМЕТР ВПУСКНОЙ ДВЕРИ Открыт		Проверьте сигнальную линию.
   15	ПОТЕНЦИОМЕТР ВПУСКНОЙ ДВЕРИ Неисправность	Зафиксировать текущую позицию	Проверьте блокировку двигателя постоянного тока или двери.
   16	ДАТЧИК АВТО ОБЕСПЕЧИВАНИЯ Короткое замыкание	Выпустить рекламу	Проверьте сигнальную линию.
   17	ДАТЧИК АВТО ОБЕСПЕЧИВАНИЯ Открыт	Выпустить рекламу	Проверьте сигнальную линию.
   18	РЕЖИМ PS ПОТЕНЦИОМЕТР ДВЕРИ Короткое замыкание	Для режима VENT зафиксируйте в положении VENT, в противном случае зафиксируйте в положении DEF.	Проверьте сигнальную линию.
   19	РЕЖИМ PS ПОТЕНЦИОМЕТР ДВЕРИ Открыт
