Процедуры ремонта заднего сиденья в сборе

Замена

1. 1
   Отсоедините нижнее крепление заднего ремня безопасности (С), нажав на стопорный штифт (В) центральной мини-пряжки (А) отверткой с плоским наконечником.



2. 2
   Сложите спинку заднего сиденья в сборе.
3. 3
   Снимите крышку центральной петли (А).



4. 4
   Ослабьте болт крепления спинки заднего сиденья (А).

   Момент затяжки : 16,7 ~ 26 Н·м



5. 5

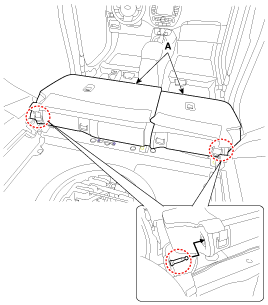

   Снимите спинку заднего сиденья в сборе (А).



6. 6
   Установите в порядке, обратном снятию.
7. 7
   Снимите обшивку багажника.

   1. Снимите панель багажного отделения (А).



   2. Снимите багажный ящик (А).



8. 8
   Снимите спинку заднего сиденья[LH]. (См. Заднее сиденье — «Заднее сиденье в сборе»)
9. 9
   Ослабьте болт крепления подушки заднего сиденья (А).

   Момент затяжки : 16,7 ~ 26 Н·м



10. 10
    Снимите подушку заднего сиденья в сборе (А), потянув ее вверх.



11. 11
    Отсоедините разъем подушки обогревателя (А). [левый]



    [Правый]



12. 12
    Установите в порядке, обратном снятию.
