Kia Soul EV: Переключатель электрооборудования сиденья/обогрева сиденья Компоненты и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Сиденье электрическое
/ Компоненты переключателя обогрева сиденья и расположение компонентов

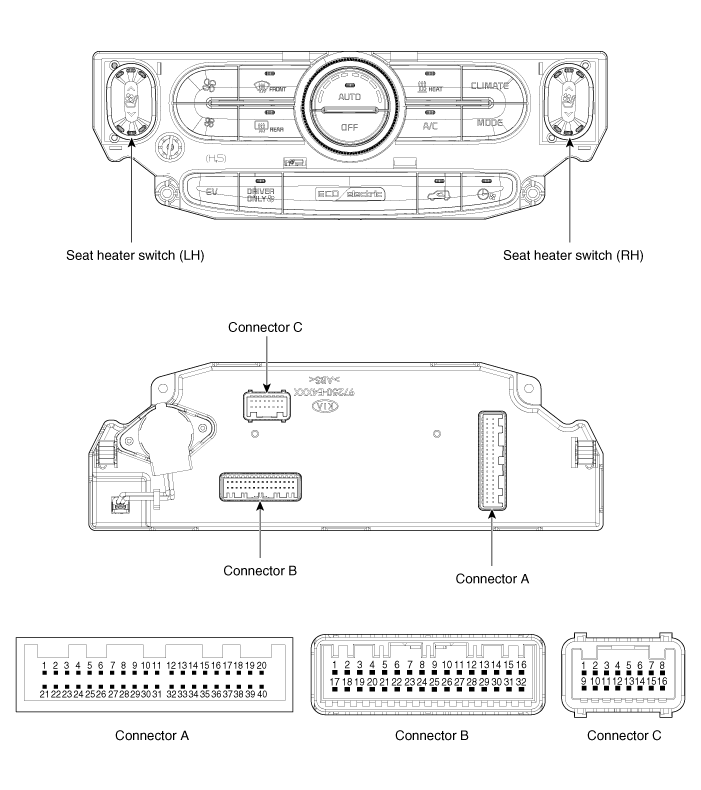

| Компоненты |
| [Место в первом ряду] |
Информация о выводах разъема
|
Пин №
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Освещение (+)
|
Земля
|
Электрический компрессор - блокировка (+)
|
|
2
|
Датчик REF (+5В)
|
Масса датчика
|
Электрический компрессор - блокировка (-)
|
|
3
|
C_CAN Высокий
|
Вентилятор ШИМ ВХОД
|
Высоковольтный нагреватель PTC - блокировка (+)
|
|
4
|
C_CAN НИЗКИЙ
|
Диагностика кластерного ионизатора
|
Высоковольтный нагреватель PTC - блокировка (-)
|
|
5
|
Привод режима водителя (VENT)
|
-
|
ПАБ IGN3
|
|
6
|
Активатор режима водителя (DEF)
|
ЧИСТЫЙ сигнал
|
Сигнал включения PAB
|
|
7
|
Активатор режима водителя F/B
|
Привод вспомогательного режима (VENT)
|
Сигнал отключения PAB
|
|
8
|
Впускной привод (FRE)
|
Привод вспомогательного режима (DEF)
|
СБР
|
|
9
|
Впускной привод (REC)
|
Привод вспомогательного режима F/B
|
Rr ЛЕВЫЙ SBR
|
|
10
|
Вытяжной привод F/B
|
Привод DEF (ОТКРЫТ)
|
Рр ЦЕНТР СБР
|
|
11
|
К-ЛАЙН
|
Привод DEF (ЗАКРЫТО)
|
R R RIGHT SBR
|
|
12
|
HTD
|
Привод DEF F/B
|
-
|
|
13
|
Переключатель заднего обогревателя
|
Датчик левого воздуховода (+)
|
-
|
|
14
|
Привод контроля температуры (COOL)
|
Датчик напольного левого воздуховода (+)
|
-
|
|
15
|
Привод контроля температуры (ТЕПЛО)
|
IGN3
|
-
|
|
16
|
Привод контроля температуры F/B
|
IGN2
|
-
|
|
17
|
Индикатор обогрева сиденья водителя - НИЗКИЙ
|
-
|
|
|
18
|
Индикатор обогрева сиденья водителя — MID
|
2-ХОДОВОЙ клапан №1 (+)
|
|
|
19
|
Индикатор обогрева сиденья водителя — ВЫСОКИЙ
|
3-ХОДОВОЙ клапан №1 (+)
|
|
|
20
|
Освещение (РЕО)
|
3-ХОДОВОЙ клапан №2 (+)
|
|
|
21
|
УДЕРЖАНИЕ (+)
|
2-ХОДОВОЙ клапан №2 (+)
|
|
|
22
|
Выключатель обогрева сиденья водителя
|
КЛИМАТ_МОГУТ ВЫСОКАЯ
|
|
|
23
|
Индикатор охладителя сиденья водителя - НИЗКИЙ
|
КЛИМАТ_CAN НИЗКИЙ
|
|
|
24
|
Индикатор охлаждения сиденья водителя - MID
|
ВЛАЖНОСТЬ (ШИМ)
|
|
|
25
|
Индикатор охлаждения сиденья водителя - ВЫСОКИЙ
|
Сигнал датчика давления воздуха
|
|
|
26
|
Вспомогательный выключатель обогревателя сиденья
|
Сигнал датчика температуры хладагента №1
|
|
|
27
|
Датчик окружающей среды (+)
|
Сигнал датчика температуры хладагента №2
|
|
|
28
|
Датчик EVAP (+)
|
Выход 3-ходового клапана охлаждающей жидкости
|
|
|
29
|
Индикатор вспомогательного охладителя сиденья - НИЗКИЙ
|
IGN3
|
|
|
30
|
Индикатор вспомогательного охладителя сиденья - MID
|
Вентилятор IS
|
|
|
31
|
Индикатор вспомогательного охладителя сиденья — ВЫСОКИЙ
|
Батарея
|
|
|
32
|
Фотодатчик (-)
|
Батарея
|
|
|
33
|
Вспомогательный переключатель кулера
|
?
|
|
|
34
|
Переключатель кулера водителя
|
||
|
35
|
Вентилятор INH
|
||
|
36
|
MM_CAN ВЫСОКИЙ
|
||
|
37
|
MM_CAN НИЗКИЙ
|
||
|
38
|
Индикатор вспомогательного обогрева сиденья — НИЗКИЙ
|
||
|
39
|
Индикатор вспомогательного обогрева сиденья — MID
|
||
|
40
|
Индикатор вспомогательного обогрева сиденья — ВЫСОКИЙ
|

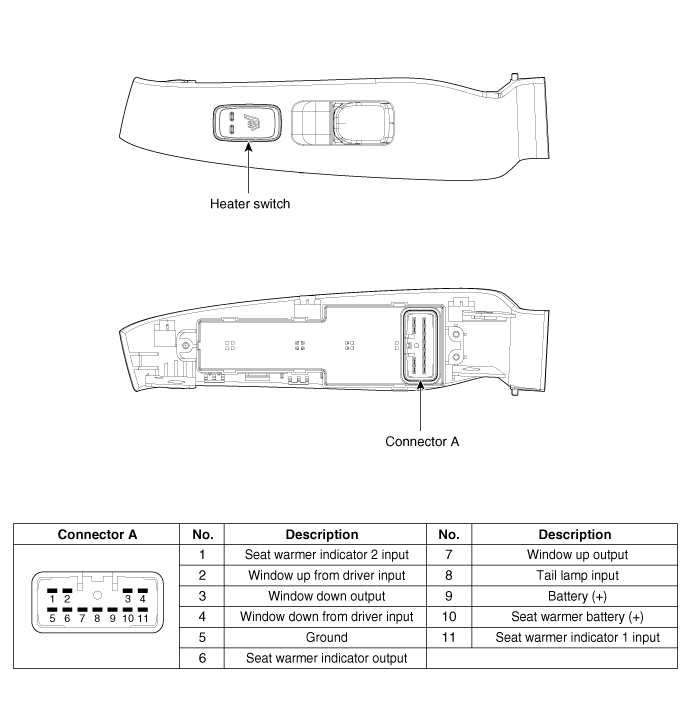

| Второй ряд сидений |
Схемы выключателя обогревателя сиденья
Принципиальная электрическая схема
[Место в первом ряду]
Второй ряд сидений
...
