Электрическая система кузова

Компоненты и расположение компонентов

Место в руководстве: Электрическая система кузова
Общая информация — 15Обслуживание — 7Механическая система двигателя — 84Электрическая система двигателя — 49Система контроля выбросов — 22Топливная система — 95Система сцепления — 28Механическая коробка передач — 21Система трансмиссии с двойным сцеплением (DCT) — 47Карданный вал и ось — 20Подвесная система — 36Рулевая система — 23Сдержанность — 39Тормозная система — 54Кузов (внутри и снаружи) — 209Электрическая система кузова — 254Отопление, вентиляция, кондиционирование воздуха — 56
~1мин чтения

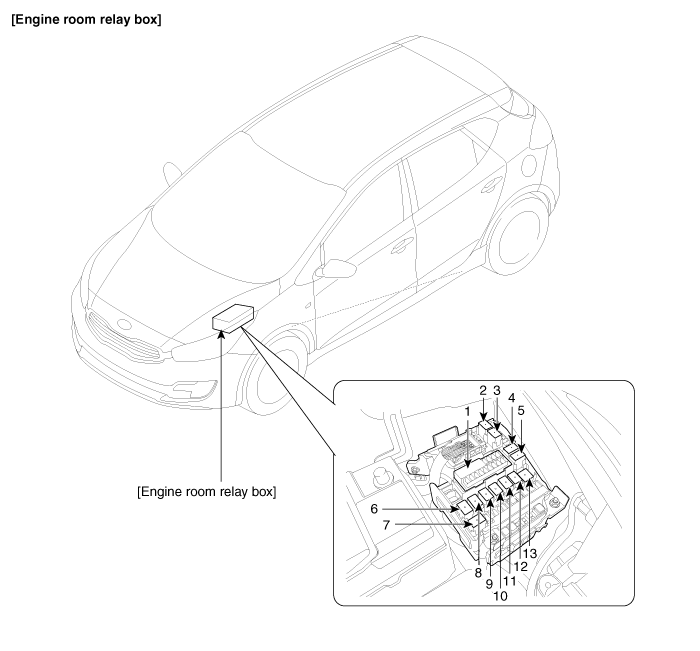

Расположение компонента

1. Сборка коробки EMS
2. Реле вентилятора охлаждения (низкий уровень)
3. Реле вентилятора охлаждения (высокий уровень)
4. Реле ЭСС
5. Реле вентилятора		 6. Реле заднего обогревателя
7. Реле HAC
8. Реле SSB4(IG2)
9. Реле переднего стеклоочистителя
10. Реле SSB3(IG1)		 11. Пусковое реле
12. Реле SSB2(ACC)
13. PTC (бензин) / реле нагревателя топлива (дизель)
