Блок реле (моторный отсек) Процедуры ремонта

осмотр

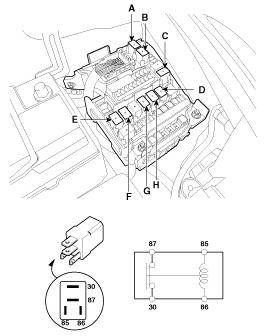

Проверка силового реле (тип A) Проверьте целостность цепи между клеммами.

A: Реле C/вентилятора (низкий уровень) B : Реле C/вентилятора (высокий уровень) C : Реле вентилятора D: реле SSB2 (ACC)

E : Реле обогревателя заднего стекла. F : реле SSB4 (IG2) G : реле SSB3 (IG1) H : Пусковое реле

1. 1
   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание и земля подключаются к клеммам №85 и №86.
2. 2
   Между клеммами №30 и №87 не должно быть непрерывности. при отключении питания.





3. 3
   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание и земля подключаются к клеммам №85 и №86.
4. 4
   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание отключено.





5. 5
   Между клеммами №30, 87а и №87 должна быть непрерывность. когда питание и земля подключены к клеммам №85 и №86.
6. 6
   Между выводами №30, 87а и №87 не должно быть непрерывности. при отключении питания.









7. 7
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
8. 8
   Выдвиньте 3 крючка в блоке реле в машинном отделении в направлении стрелки. и установите коробку EMS в сборе (A).



9. 9
   Отсоедините разъем и снимите коробку EMS в сборе (А).



10. 10
    Убедитесь, что в держателях предохранителей нет люфта и что предохранители держится надежно.
11. 11
    Правильно ли указаны номиналы предохранителей для каждой цепи?
12. 12
    Есть ли перегоревшие предохранители? Если необходимо заменить предохранитель, обязательно используйте новый предохранитель такой же мощности. Всегда сначала определяйте, почему перегорел предохранитель, и полностью устраняйте неисправность. проблему перед установкой нового предохранителя.

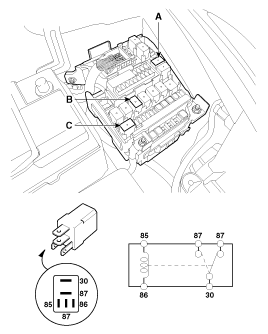

Проверка силового реле (тип B) Проверьте целостность цепи между клеммами. A: реле ESS B : Реле стеклоочистителя C : Реле HAC Проверка силового реле (тип C) Проверьте целостность цепи между клеммами. A: PTC (GSL)/реле подогревателя топлива (DSL) B : Реле свечи накаливания C : реле PTC3 D : реле PTC2 E : реле PTC1 Замена коробки EMS Проверка предохранителей Мульти предохранитель Multi Fuse предназначен для оптимизации пакета машинного отделения.
