Процедуры ремонта напольной консоли в сборе

Замена

1. 1
   Отсоедините пыльники шестерни (А).



2. 2
   С помощью отвертки или съемника снимите декоративную накладку консоли (A). [левый]



   [Правый]



3. 3
   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



4. 4

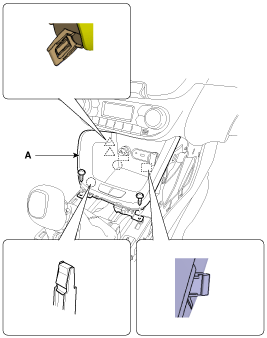

   Ослабив крепежные винты, снимите лоток консоли (A).



5. 5
   Отсоедините разъемы (А).



6. 6
   Снимите коврик поддона консоли (A).



7. 7

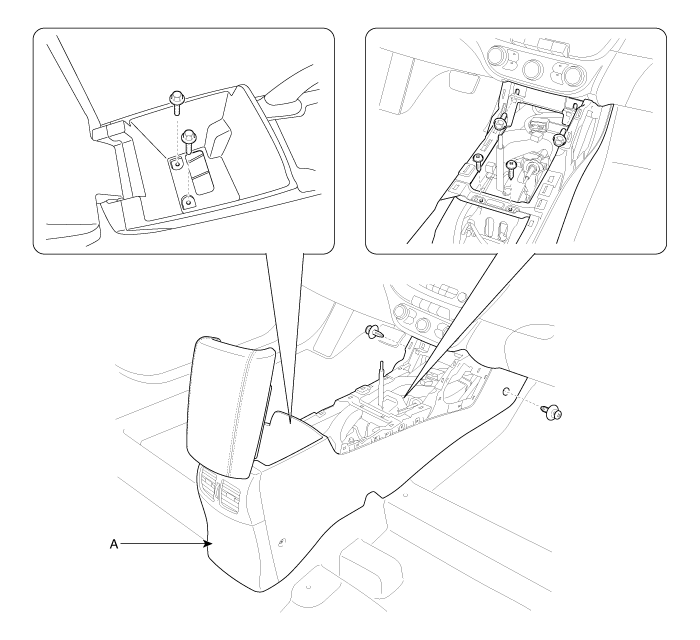

   Ослабив крепежные винты, болты, клипсы, снимите пол консоль в сборе (А).



8. 8
   Установите в порядке, обратном снятию.

1. 1
   Снимите пыльники (В) и ручку переключения передач (А).



2. 2
   С помощью отвертки или съемника снимите декоративную накладку консоли (A). [левый]



   [Правый]



3. 3
   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



4. 4
   Отсоедините разъем индикатора (А).



5. 5
   Отсоедините разъем переключателя EPB (А).



6. 6

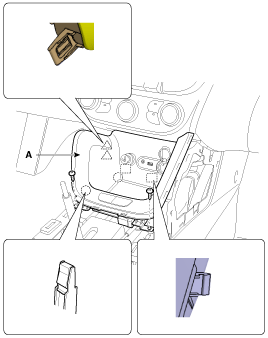

   Ослабив крепежные винты, снимите лоток консоли (A).



7. 7
   Отсоедините разъемы (А).



8. 8
   Снимите коврик поддона консоли (A).



9. 9

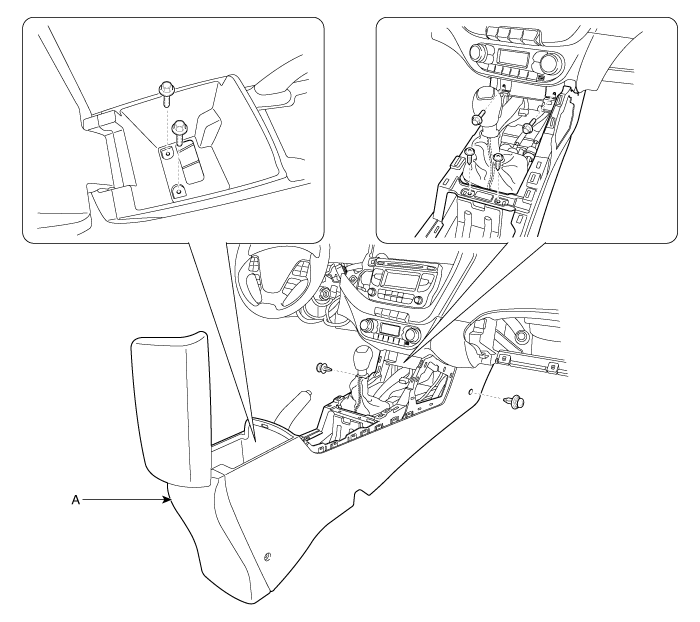

   Ослабив крепежные винты, болты, клипсы, снимите пол консоль в сборе (А).



10. 10
    Установите в порядке, обратном снятию.
