Блок управления отопителем и кондиционером (РУЧНОЙ) Процедуры ремонта

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите пыльники (В) и ручку переключения передач (А).



3. 3
   С помощью отвертки или съемника снимите декоративную накладку консоли (A). [левый]



   [Правый]



4. 4
   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



5. 5
   Отсоедините разъем индикатора (А).



6. 6
   Отсоедините разъем переключателя EPB (А).



7. 7
   Ослабив крепежные винты, снимите лоток консоли (A).



8. 8
   Отсоедините разъемы (А).



9. 9
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
10. 10
    Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)
11. 11

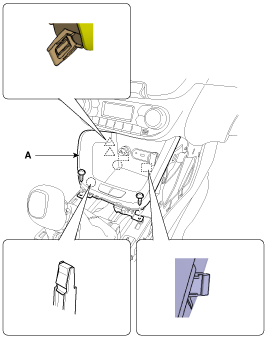

    Ослабив крепежные винты, снимите центральную часть защитной накладки. нижняя панель (А).



12. 12
    Отсоедините разъемы блока управления отопителем (А) и шланг (В).



13. 13
    Снимите контроллер кондиционера отопителя (A) с нижней центральной панели передней панели. (B) после ослабления крепежных винтов.



14. 14
    Устанавливайте в порядке, обратном снятию.
