Процедуры ремонта блока управления отопителем и кондиционером (DATC)

Самодиагностика

1. 1

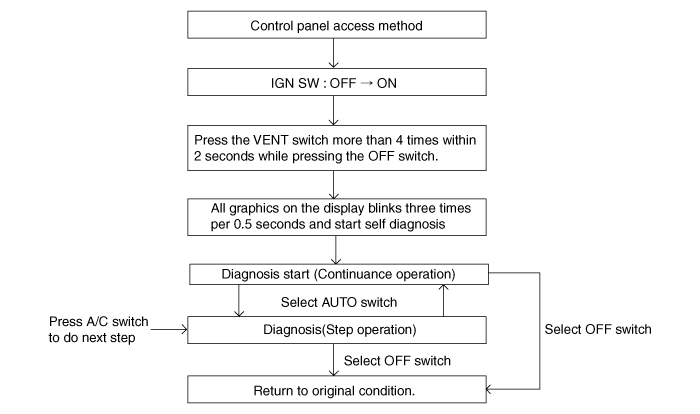

   Процесс самодиагностики



2. 2

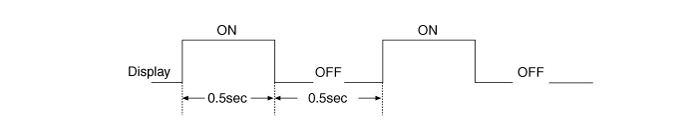

   Как прочитать код самодиагностики После индикации панель мигает три раза каждые 0,5 секунды, соответствующий код неисправности мигает на панели дисплея настройки температуры каждые 0,5 секунды и будет показывать две цифры. Коды отображаются в числовом формат Коды неисправностей отображаются в числовом формате.

   Отображать	Описание ошибки
   0	Нормальный
   11	Датчик в салоне разомкнут
   12	Короткое замыкание внутриавтомобильного датчика
   13	Датчик температуры окружающего воздуха разомкнут
   14	Короткое замыкание датчика температуры окружающего воздуха
   17	Датчик температуры испарителя разомкнут
   18	Замыкание датчика температуры испарителя
   19	Потенциометр дверцы температуры разомкнут/закорочен (водитель)
   20	Неисправность потенциометра дверцы температуры (водитель)
   21	Потенциометр дверцы режима открыт/закорочен
   22	Неисправность потенциометра дверцы режимов
   23	Датчик автозапотевания разомкнут
   24	Короткое замыкание датчика автозапотевания
   25	Потенциометр впускной двери открыт/короткое замыкание
   26	Неисправность потенциометра впускной двери
   32	Потенциометр температуры двери открыт/закорочен (пассажирский)
   33	Неисправность потенциометра температуры двери (Пассажир)
   45	APT (датчик давления кондиционера) Неисправность сигнала CAN
   47	Неисправность сигнала RPM CAN
   48	Неисправность сигнала CAN скорости автомобиля
   49	Неисправность сигнала CAN температуры охлаждающей жидкости двигателя
   50	Неисправность кластерного ионизатора
   51	Вентиляционное отверстие датчика вмятины открыто
   52	Вентиляционное отверстие датчика вмятины короткое
   53	Пол с датчиком вмятин открыт
   54	Датчик вмятины пол короткий

3. 3
   Отображение кода неисправности

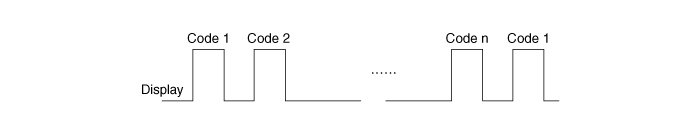

   1. Непрерывная работа: Нет или один код DTC.



   2. Непрерывная работа: Два или более кода DTC.

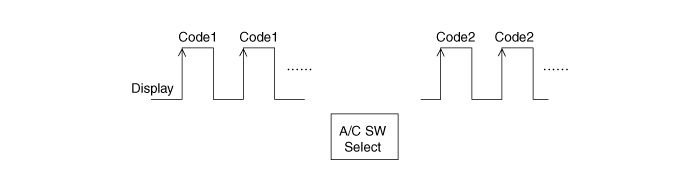

   3. ШАГОВАЯ операция

      А.	Нормальный код или один код неисправности аналогичен непрерывной работе.

      Б.	Имеется два или более кода DTC.



4. 4
   Если при проверке отображаются коды неисправностей, проверьте неисправность причины, обратившись к таблице кодов неисправностей.
5. 5
   Отказоустойчивый

   1. Датчик температуры в салоне: контроль со значением 25 °C
   2. Датчик температуры окружающей среды: контроль со значением 20 °C
   3. Датчик температуры испарителя: контроль со значением -2°C (28,4°F)
   4. Датчик температуры воды: контроль со значением -2°C (28,4°F)
   5. Привод контроля температуры (потенциометр смешивания воздуха): Если заданная температура составляет 15 °C~22 °C, установите максимальное значение. положение охлаждения. Если заданная температура составляет 23 °C~30 °C, установите максимальное значение. положение обогрева.
   6. Привод управления режимом (потенциометр направления): Зафиксируйте положение вентиляции при выборе режима вентиляции. Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
   7. Привод управления впуском: Зафиксируйте свежую позицию при выборе свежего режима. Зафиксируйте положение рециркуляции при выборе режима рециркуляции.
   8. Датчик автоматического предотвращения запотевания: управление со значением 0%.

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите пыльники (В) и ручку переключения передач (А).



3. 3
   С помощью отвертки или съемника снимите декоративную накладку консоли (A). [левый]



   [Правый]



4. 4
   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



5. 5
   Отсоедините разъем индикатора (А).



6. 6
   Отсоедините разъем переключателя EPB (А).



7. 7

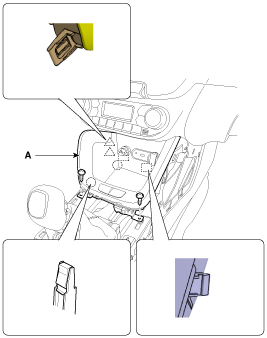

   Ослабив крепежные винты, снимите лоток консоли (A).



8. 8
   Отсоедините разъемы (А).



9. 9
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
10. 10
    Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)
11. 11
    Ослабив крепежные винты, снимите центральную часть защитной накладки. нижняя панель (А).



12. 12
    Отсоедините разъемы блока управления отопителем (А) и шланг (В).



13. 13
    Снимите контроллер кондиционера отопителя (A) с нижней центральной панели передней панели. (B) после ослабления крепежных винтов.



14. 14
    Устанавливайте в порядке, обратном снятию.
