Процедуры ремонта выключателя дверного замка с электроприводом

осмотр

1. 1
   SJB можно диагностировать с помощью GDS. SJB связывается с GDS, которая затем отображает входы и выходы вместе с кодами. Он сможет диагностировать дефекты блокировки/разблокировки дверей с помощью GDS. быстро. GDS может принудительно управлять приводом, контролировать входные/выходные значения и самодиагностика.
2. 2

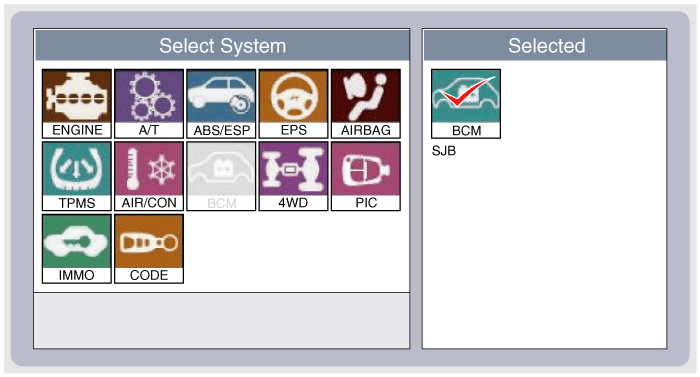

   Для диагностики функции SJB выберите модель автомобиля, BCM и SJB.



3. 3

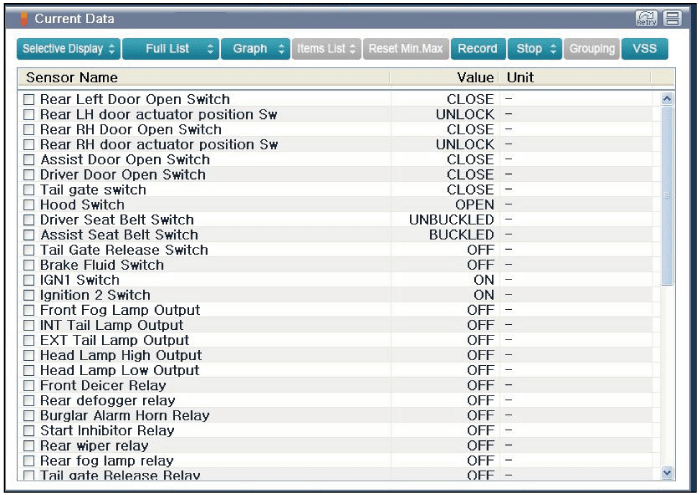

   Выберите «Контроль ввода/вывода», если вы будете проверять текущие данные система дверных замков с электроприводом. Он обеспечивает состояние входа/выхода DDM/ADM.



4. 4

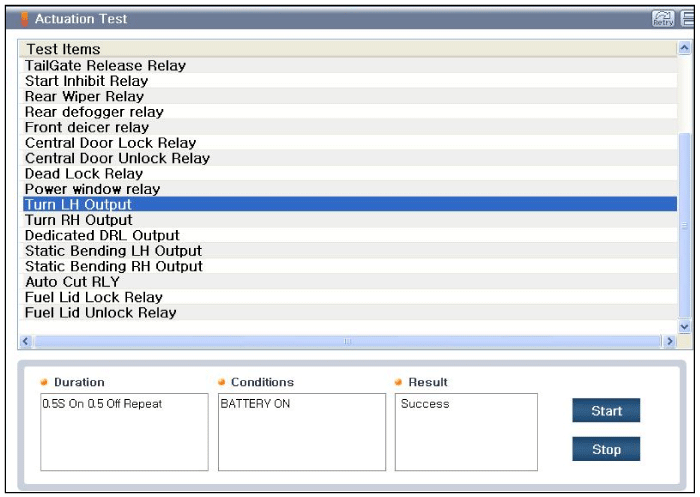

   Чтобы выполнить функциональную проверку выходов SJB, выберите «Проверка срабатывания».



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите центральную нижнюю панель аварийной подушки. (См. Кузов — «Центральная панель аварийной площадки»)
3. 3
   Снимите узел центрального переключателя панели приборов (A), предварительно ослабив винты.



Монтаж

1. 1
   Установите блок переключателей центральной панели.
2. 2
   Установите центральную нижнюю панель аварийной подушки.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
