Процедуры ремонта

осмотр

Осмотр выключателя освещения Когда многофункциональный переключатель находится в каждом положении, убедитесь в наличии непрерывности. между клеммами ниже. Если непрерывность не соответствует указанной, замените многофункциональный переключатель.

Переключатель освещения (автоматическое освещение)

Выключатель освещения

Диммер и проходной переключатель

HU : Фары дальнего света HL : Фара ближнего света P : Переключатель ближнего света фар Переключатель сигнала поворота

Задний противотуманный фонарь

Передняя и задняя противотуманные фары

Осмотр переключателя стеклоочистителя и омывателя Когда многофункциональный переключатель находится в каждом положении, убедитесь в наличии непрерывности. между клеммами ниже. Если непрерывность не соответствует указанной, замените многофункциональный переключатель.

Переключатель стеклоочистителя

Переключатель омывателя

Переключатель заднего стеклоочистителя

Выключатель заднего омывателя

Осмотр (с GDS)

1. 1
   Проверьте характеристики входа/выхода BCM многофункционального переключателя с помощью ГДС. Если технические характеристики не соответствуют норме, замените лампу или переключатель стеклоочистителя.
2. 2
   Если требуется диагностика многофункционального переключателя, выберите модель и "БКМ".
3. 3

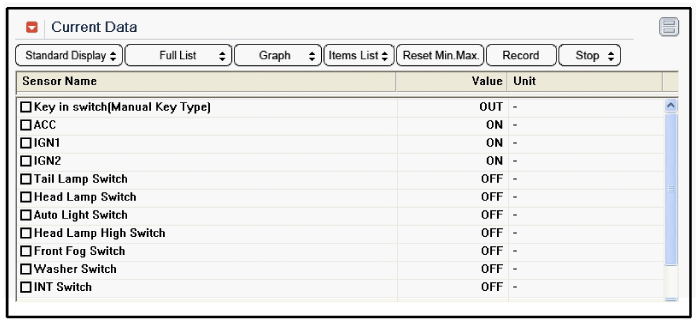

   Чтобы просмотреть текущее значение ввода/вывода BCM, «Current DATA». Это предоставляет информацию о входных/выходных условиях блока питания BCM, сигнал поворота/стоп-сигнал, фара, дверь, замки, наружное зеркало, стеклоочиститель, автосвет и передатчики и т. д.



4. 4

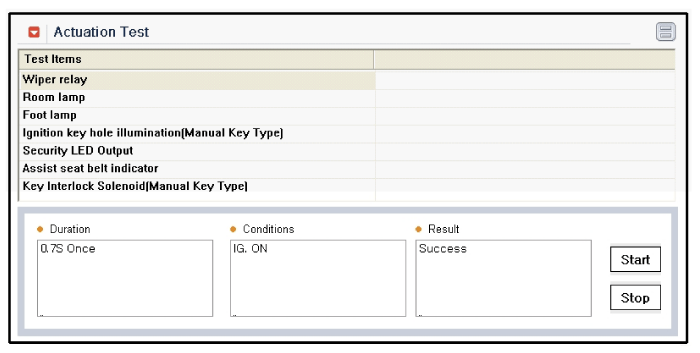

   Чтобы выполнить принудительную операцию над входными факторами BCM, выберите «ACTUATION ТЕСТ".



Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
3. 3
   Снимите нижнюю/верхнюю панель кожуха рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
4. 4
   Снимите часовую пружину. (См. «Удерживающая система — «Подушка безопасности водителя (DAB) и часовая пружина»)
5. 5
   Отсоедините разъем переключателя освещения (А) и переключатель стеклоочистителя и омывателя. соединитель (В).





6. 6
   Если надо удалить. Только переключатель стеклоочистителя и омывателя (A), отпустите блокировка переключателя стеклоочистителей с помощью инструмента без снятия рулевого колеса и часовая пружина.



7. 7
   Снимите узел многофункционального переключателя (А), предварительно ослабив 2 винта.



Монтаж

1. 1
   Установите многофункциональный переключатель.
2. 2
   Установите часовую пружину.
3. 3
   Установите верхний и нижний кожухи рулевой колонки.
4. 4
   Установите рулевое колесо.
