Процедуры ремонта

осмотр

Проверьте звуковой сигнал, подключив напряжение аккумулятора к клемме 1 и заземлив 2 терминал. Рог должен издавать звук. Если звуковой сигнал не воспроизводится, замените его. Проверка реле звукового сигнала

1. 1

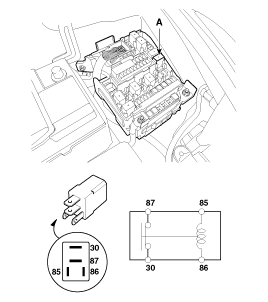

   Выньте реле звукового сигнала (А) из блока реле в моторном отсеке.
2. 2
   Между клеммами № 30 и № 87 должна быть непрерывность, когда питание и земля подключаются к клеммам №85 и №86.
3. 3
   Между клеммами №30 и №87 не должно быть непрерывности. при отключении питания.





Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю крышку.
3. 3

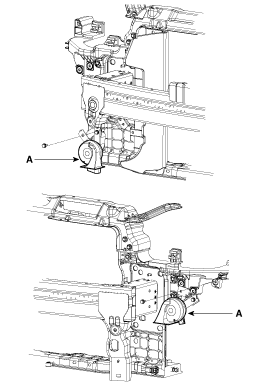

   Снимите крепежный болт и отсоедините разъем звукового сигнала, затем снимите рог (А).



Монтаж

1. 1
   Подсоедините разъем звукового сигнала, затем соберите звуковой сигнал.
2. 2
   Соберите нижнюю крышку.
