Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3
   Снимите блок BCM (A) после ослабления гаек.





Монтаж

1. 1
   Установите блок BCM.
2. 2
   Установите нижнюю панель аварийной подушки.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Диагностика BCM с помощью GDS

1. 1
   Модуль управления кузовным оборудованием может проводить диагностику с помощью GDS быстрее. BCM связывается с GDS, а затем считывает входное/выходное значение. и приводит в действие исполнительный механизм.
2. 2
   Для диагностики функции BCM выберите меню модели и управления кузовом. модуль.
3. 3
   Выберите «Контроль ввода/вывода», если вы будете проверять текущие данные сетевая система организма. Он обеспечивает состояние ввода/вывода каждого модуля.

   • Служебные данные BCM, служебные данные CLU, служебные данные SJB
4. 4

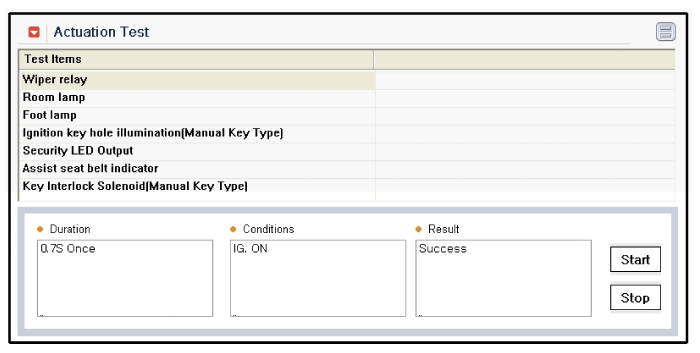

   Если вы будете принудительно проверять каждую операцию данных модуля, выберите «Активация». тест".



5. 5

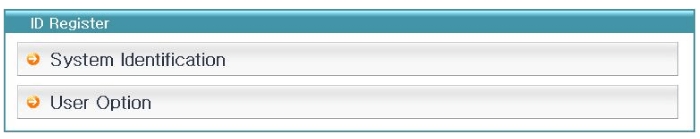

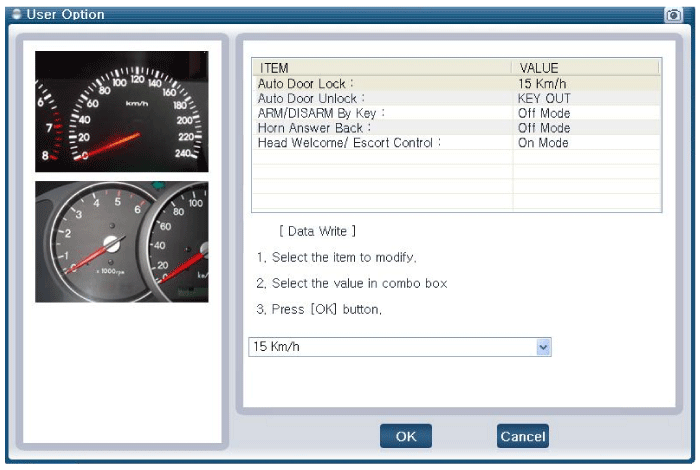

   Если вы хотите изменить параметр пользователя, выберите «параметр пользователя».
