Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель подушки безопасности водителя. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3
   Снимите верхнюю и нижнюю облицовку рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
4. 4
   Снимите переключатель стеклоочистителей. (См. Многофункциональный переключатель — «Многофункциональный переключатель»)
5. 5
   Снимите замок зажигания, предварительно отсоединив замок зажигания 6Р. разъем (А).



6. 6
   Отсоедините разъем предупреждения/иммобилайзера ключа (А).



7. 7
   Ослабив винт, снимите датчик предупреждения о ключе и подсветку ключа. (Б).
8. 8
   Вдавите стопорный штифт (A) с помощью ключа ACC.



9. 9
   Снимите цилиндр замка с ключом (А). B : Предупреждающий выключатель и подсветка клавиш C : разъем замка зажигания



Монтаж

1. 1
   Установите цилиндр замка с ключом.
2. 2
   Установите выключатель сигнализации ключа и подсветку ключа.
3. 3
   Установите разъем предупреждения о ключе/иммобилайзера.
4. 4
   Подсоедините разъем замка зажигания после установки замка зажигания.
5. 5
   Установите переключатель стеклоочистителей.
6. 6
   Установите кожухи рулевой колонки.
7. 7
   Установите нижнюю панель подушки безопасности водителя.

осмотр

1. 1
   Отсоедините разъем выключателя зажигания (В) и сигнализатор ключа. разъем (А) от рулевой колонки.



2. 2

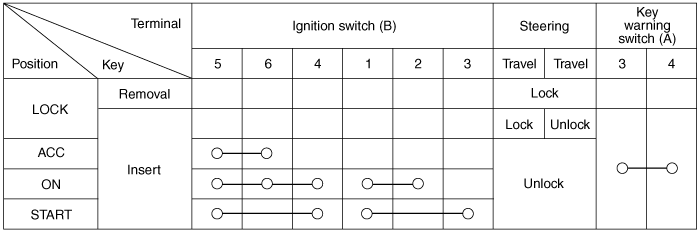

   Проверьте целостность цепи между клеммами.
3. 3
   Если непрерывность не указана, замените переключатель.
