Принципиальные диаграммы

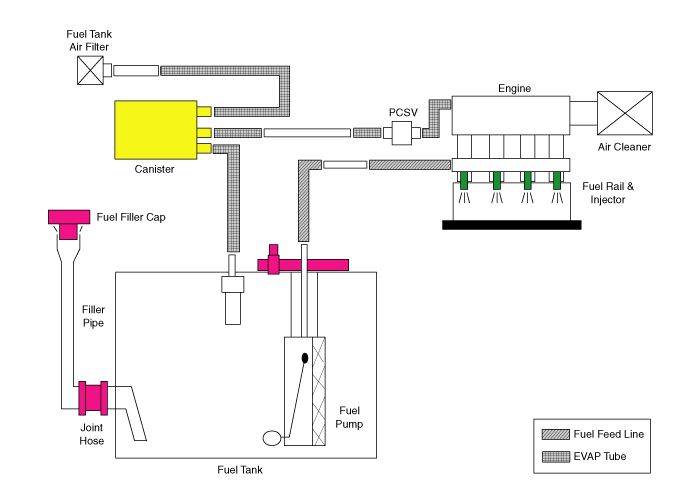

Схематическая диаграмма

Канистра Канистра заполнена древесным углем и поглощает испаряющиеся пары в топливном баке. Собранные пары топлива в адсорбере всасываются во впускной коллектор с помощью ECM/PCM при соответствующих условиях. Электромагнитный клапан управления продувкой (PCSV) Электромагнитный клапан управления продувкой (PCSV) установлен в проходе, соединяющем адсорбер и впускной коллектор. Это электромагнитный клапан рабочего типа, управляемый ECM/PCM. сигнал. Чтобы всосать поглощенный пар во впускной коллектор, ECM/PCM открывает клапан. PCSV, иначе проход останется закрытым. Крышка топливного бака Храповое затяжное устройство на резьбовой крышке топливного бака снижает вероятность неправильной установки, что приведет к герметизации заливной горловины. После прокладки на крышке топливного бака и фланце заливной горловины соприкасаются, храповик издает громкий щелчок, указывающий на то, что уплотнение установлено.
